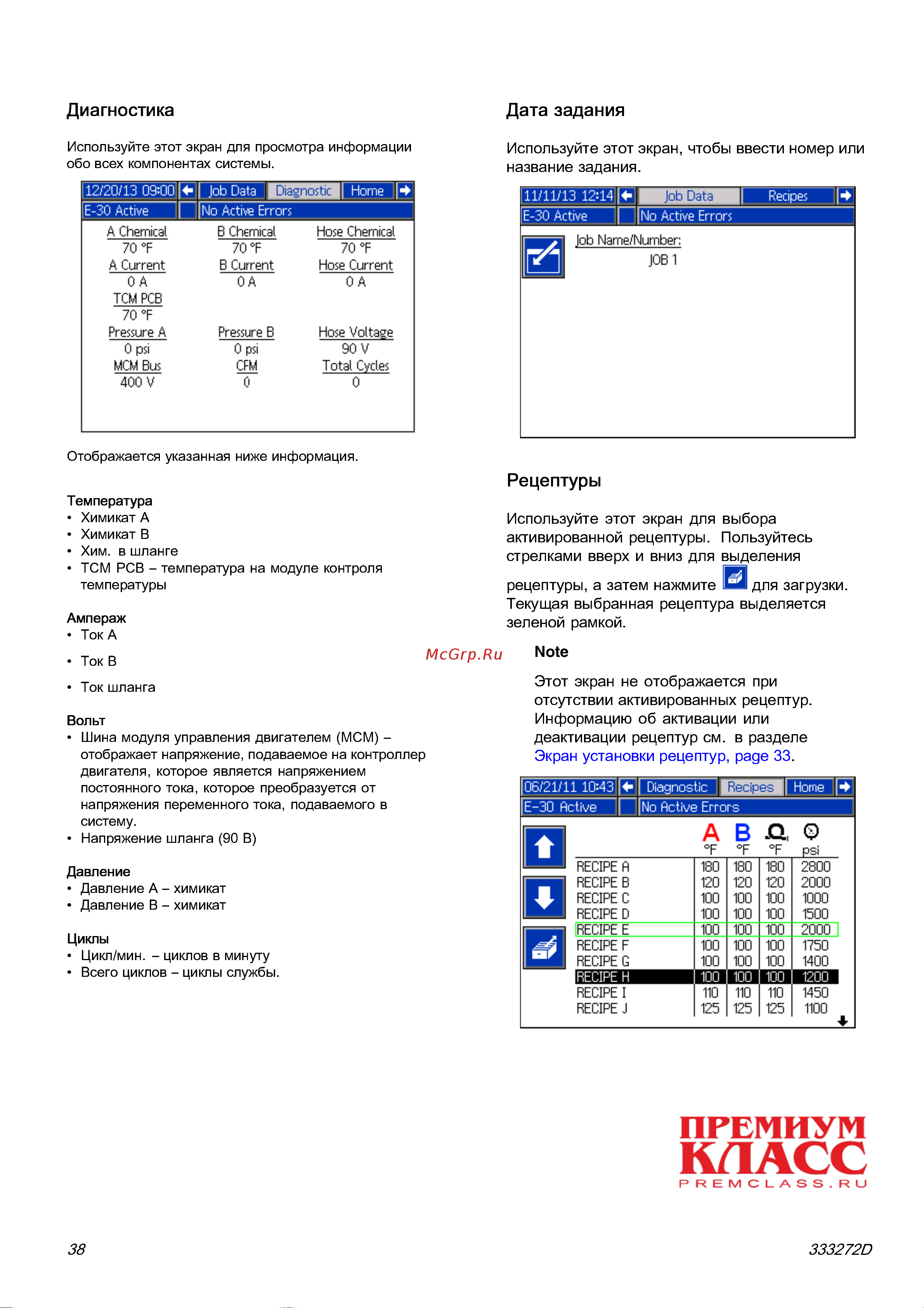

Эксплуатация расширенного модуля дисплея (ADM)
Диагностика
Используйте этот экран для просмотра информации
обо всех компонентах системы.
Отображается указанная ниже информация.
Температура
• Химикат А
• Химикат В
• Хим. в шланге
• TCM PCB – температура на модуле контроля
температуры
Ампераж
• Ток А
• Ток В
• Ток шланга
Вольт
• Шина модуля управления двигателем (MCM) –
отображает напряжение, подаваемое на контроллер
двигателя, которое является напряжением
постоянного тока, которое преобразуется от
напряжения переменного тока, подаваемого в
систему.
• Напряжение шланга (90 В)
Давление
• Давление А – химикат
• Давление В – химикат
Циклы
• Цикл/мин. – циклов в минуту
• Всего циклов – циклы службы.
Дата задания
Используйте этот экран, чтобы ввести номер или
название задания.
Рецептуры
Используйте этот экран д ля выбора
активированной рецептуры. Пользуйтесь
стрелками вверх и вниз для выделения
рецептуры, а затем нажмите
для загрузки.
Текущая выбранна я рецептур а выделяется
зеленой рамкой.
Note
Этот экран не отображается при
отсутствии активированных рецептур.
Информацию об активации или
деактивации рецептур см. в разделе
Экран установки рецептур, page 33.
38 333272D
