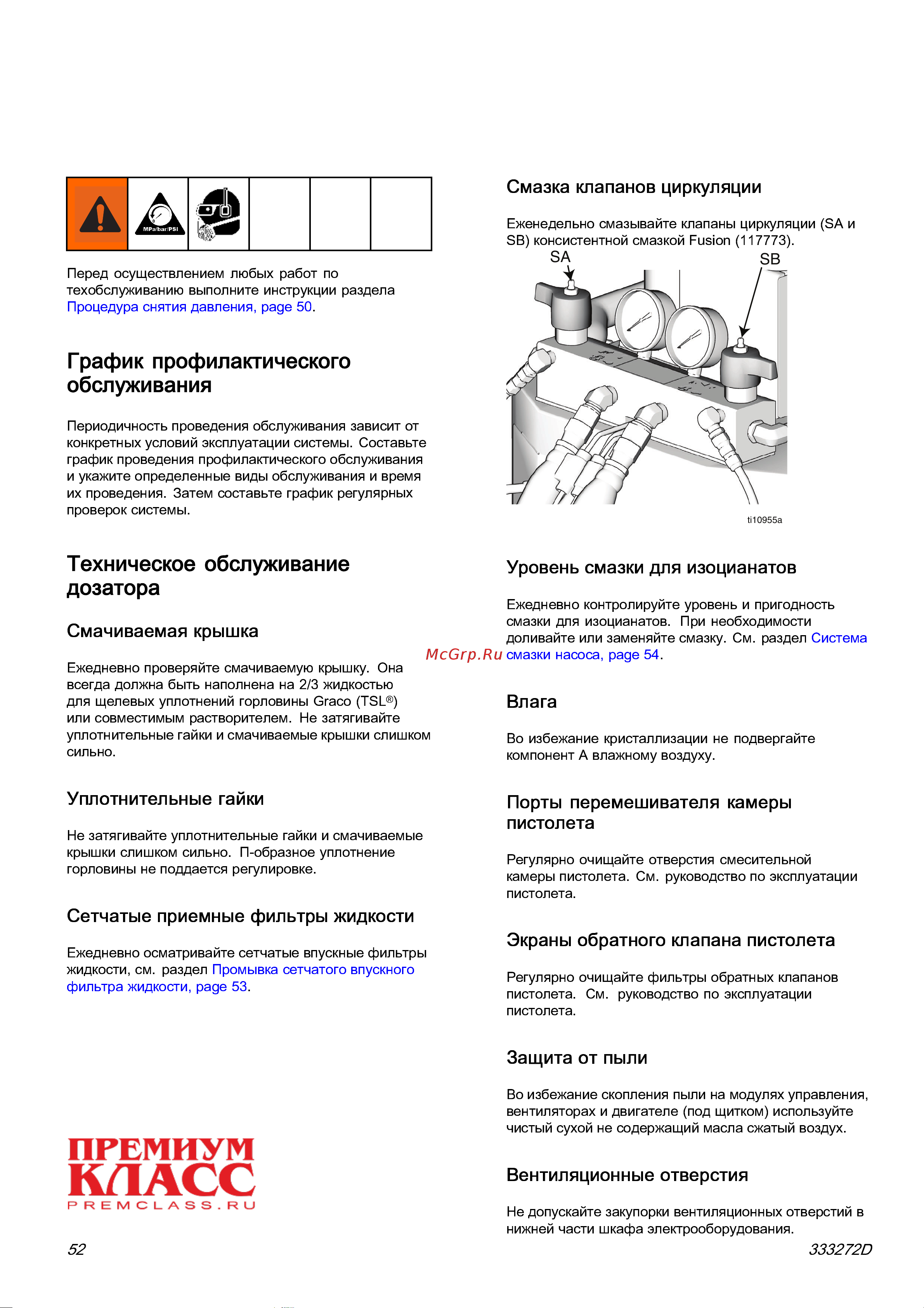

Техническое обслуживание
Техническое обслуживание
Перед осуществлением любых работ по
техобслуживанию выполните инструкции раздела
Процедура снятия давления, page 50.
График профилактического
обслуживания
Периодичность проведения обслуживания зависит от
конкретных условий эксплуатации системы. Составьте
график проведения профилактического обслуживания
и укажите определенные виды обслуживания и время
их проведения. Затем составьте график регул
ярных
проверок системы.
Техническое обслуживание
дозатора
Смачиваемая крышка
Ежедневно проверяйте смачиваемую крышку. Она
всегда должна быть наполнена на 2/3 жидкостью
для щелевых уплотнений горловины Graco (TSL
®
)
или совместимым растворителем. Не затягивайте
уплотнительные гайки и смачиваемые крышки слишком
сильно.
Уплотнительные гайки
Не затягивайте уплотнительные гайки и смачиваемые
крышки слишком сильно. П-образное уплотнение
горловины не поддается регулировке.
Сетчатые приемные фильтры жидкости
Ежедневно осматривайте сетчатые впускные фильтры
жидкости, см. раздел Промывка сетчатого впускного
фильтра жидкости, page 53.
Смазка клапанов циркуляции
Еженедельно смазывайте клапаны циркуляции (SA и
SB) консистентной смазкой Fusion (117773).
ti10955a
SA
SB
Уровень смазки для изоцианатов
Ежедневно контролируйте уровень и пригодность
смазки для изоцианатов. При необходимости
доливайте или заменяйте смазку. См. раздел Система
смазки насоса, page 54.
Влага
Во избежание кристаллизации не подвергайте
компонент A влажному воздуху.
Порты перемешивателя камеры
пистолета
Регулярно очищайте отверстия смесительной
камеры пистолета. См. руководство по эксплуатации
пистолета.
Экраны обратного клапана пистолета
Регулярно очищайте фильтры обратных клапанов
пистолета. См. руководство по эксплуатации
пистолета.
Защита от пыли
Во избежание скопления пыли на модулях управления,
вентиляторах и двигателе (под щитком) используйте
чистый сухой не содержащий масла сжатый воздух.
Вентиляционные отверстия
Не допускайте закупорки вентиляционных отверстий в
нижней части шкафа электрооборудования.
52 333272D
