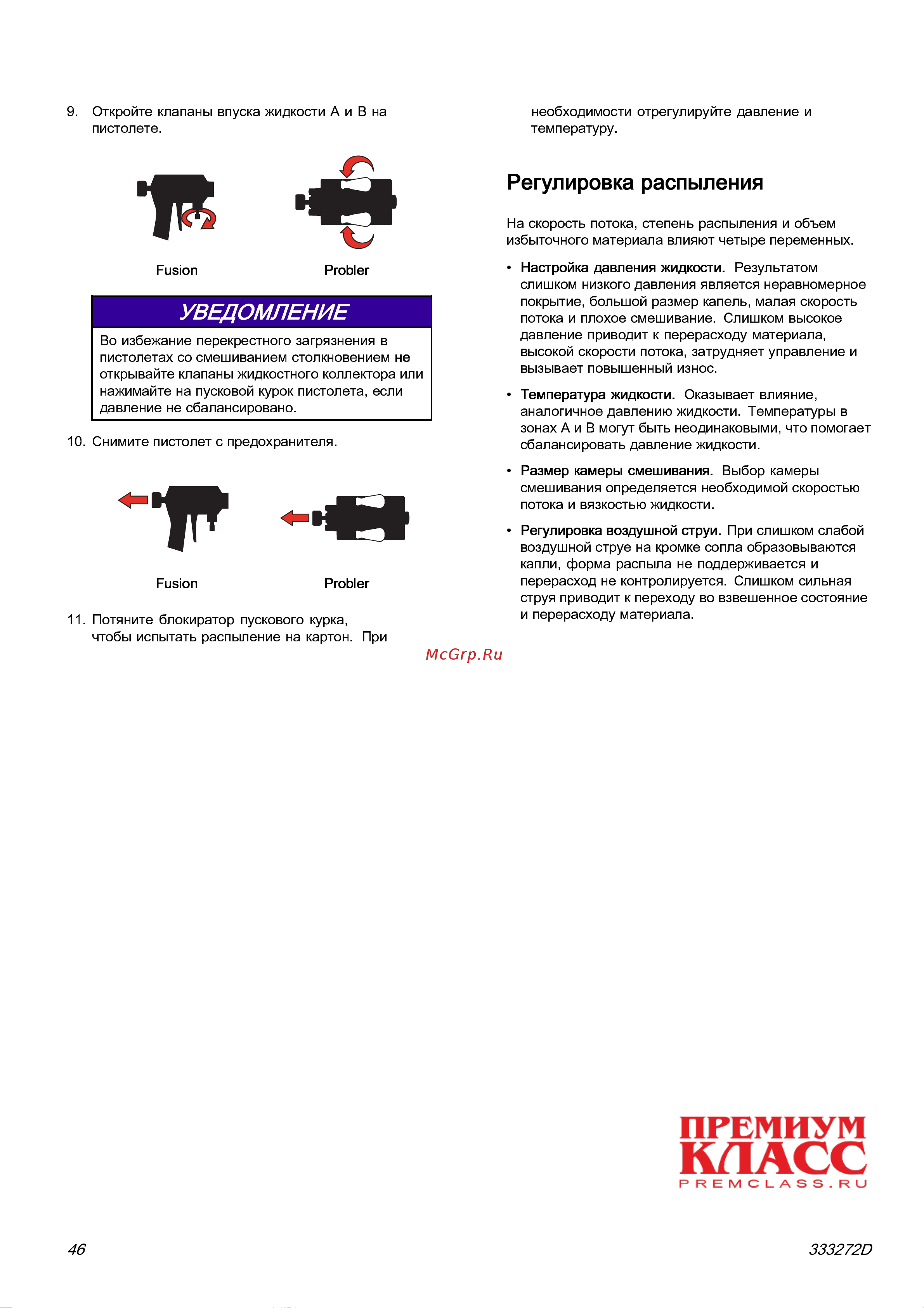

Graco Reactor 2 E-30 FH2111 [46/65] Регулировка распыления
![Graco Reactor 2 E-30 CH2011 [46/65] Регулировка распыления](/views2/1900217/page46/bg2e.png)
Распыление
9. Откройте клапаны впуска жидкостиAиBна
пистолете.
Fusion Probler
УВЕДОМЛЕНИЕ
Во избежание перекрестного загрязнения в
пистолетах со смешиванием столкновением
не
открывайте клапаны жидкостного коллектора или
нажимайте на пусковой курок пистолета, если
давление не сбалансировано.
10. Снимите пистолет с предохранителя.
Fusion Probler
11. Потяните блокиратор пускового курка,
чтобы испытать распыление на картон. При
необходимости отрегулируйте давление и
температуру.
Регулировка распыления
На скорость потока, степень распыления и объем
избыточного материала влияют четыре переменных.
•
Настройка давления жидкости.
Результатом
слишком низкого давления является неравномерное
покрытие, большой размер капель, малая скорость
потока и плохое смешивание. Слишком высокое
давление приводит к перерасходу материала,
высокой скорости потока, затрудняет управление и
вызывает повышенный износ.
•
Температура жидкости.
Оказывает влияние,
аналогичное давлению жидкости. Температуры в
зонахAиBмогутбытьнеодинаковыми, что помогает
сбалансировать давление жидкости.
•
Размер камеры смешивания.
Выбор камеры
смешивания определяется необходимой скоростью
потока и вязкостью жидкости.
•
Регулировка воздушной струи.
При слишком слабой
воздушной струе на кромке сопла образовываются
капли, форма распыла не поддерживается и
перерасход не контролируется. Слишком сильная
струя приводит к переходу во взвешенное состояние
и перерасходу материала.
46 333272D
