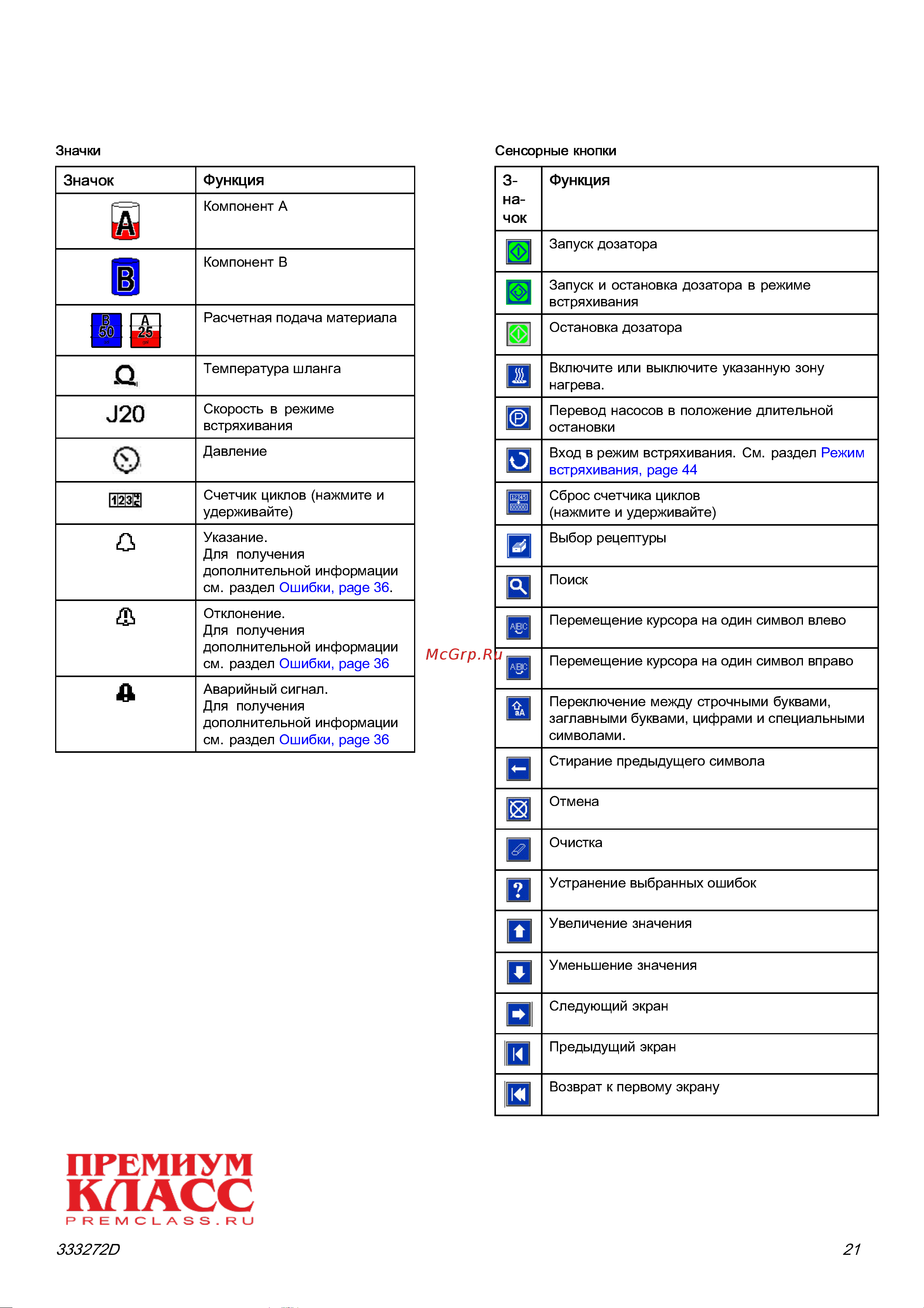

Идентификация компонентов
Значки
Значки
Значок
Функция
Компонент A
Компонент B
Расчетная подача материала
Температура шланга
Скорость в режиме
встряхивания
Давление
Счетчик циклов (нажмите и
удерживайте)
Указание.
Для получения
дополнительной информации
см. раздел Ошибки, page 36.
Отклонение.
Для получения
дополнительной информации
см. раздел Ошибки, page 36
Аварийный сигнал.
Для получения
дополнительной информации
см. раздел Ошибки, page 36
Сенсорные кнопки
З-
на-
чок
Функция
Запуск дозатора
Запуск и остановка дозатора в режиме
встряхивания
Остановка дозатора
Включите или выключите указанную зону
нагрева.
Перевод насосов в положение длительной
остановки
Вход в режим встряхивания. См. раздел Режим
встряхивания, page 44
Сброс счетчика циклов
(нажмите и удерживайте)
Выбор рецептуры
Поиск
Перемещение курсора на один символ влево
Перемещение курсора на один символ вправо
Переключение между строчными буквами,
заглавными буквами, цифрами и специальными
символами.
Стирание предыдущего символа
Отмена
Очистка
Устранение выбранных ошибок
Увеличение значения
Уменьшение значения
Следующий экран
Предыдущий экран
Возврат к первому экрану
333272D
21
