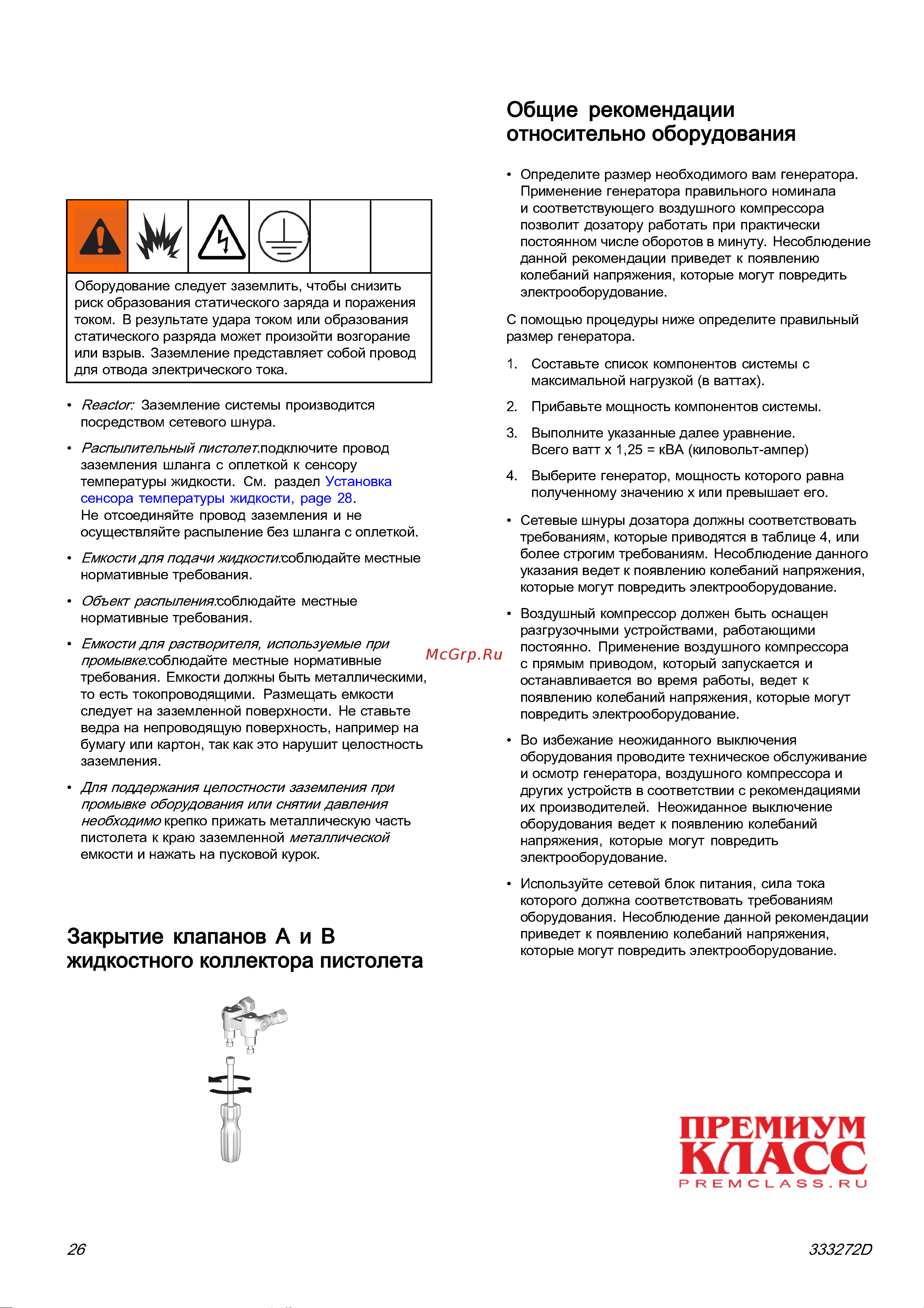

Настройка
Настройка
Заземление
Оборудование следует заземлить, чтобы снизить
риск образования статического заряда и поражения
током. В результате удара током или образования
статического разряда может произойти возгорание
или взрыв. Заземление представляет собой провод
для отвода электрического тока.
•
Reactor:
Заземление системы производится
посредством сетевого шнура.
•
Распылительный пистолет.
подключите провод
заземления шланга с оплеткой к сенсору
температуры жидкости. См. раздел Установка
сенсора температуры жидкости, page 28.
Не отсоединяйте провод заземления и не
осуществляйте распыление без шланга с оплеткой.
•
Емкости для подачи жидкости:
соблюдайте местные
нормативные требования.
•
Объект распыления:
соблюдайте местные
нормативные требования.
•
Емкости для растворителя, используемые при
промывке:
соблюдайте местные нормативные
требования. Емкости должны быть металлическими,
то есть токопроводящими. Размещать емкости
следует на заземленной поверхности. Не ставьте
ведра на непроводящую поверхность, например на
бумагу или картон, так как это нарушит целостность
заземления.
•
Для поддержания целостности заземления при
промывке оборудования или снятии давления
необходимо
крепко прижать металлическую часть
пистолета к краю заземленной
металлической
емкости и нажать на пусковой курок.
Закрытие клапанов A и B
жидкостного коллектора пистолета
Общие рекомендации
относительно оборудования
• Опреде лите размер необходимого вам генератора.
Применение генератора правильного номинала
и соответствующего воздушного компрессора
позволит дозатору работать при практически
постоянном числе оборотов в минуту. Несоблюдение
данной рекомендации приведет к появлению
колебаний напряжения, которые могут повредить
электрооборудование.
С помощью процедуры ниже определите правильный
размер генератора.
1. Составьте список компонентов системы с
максимальной нагрузкой (в ваттах).
2. Прибавьте мощность компонентов системы.
3. Выполните указанные далее уравнение.
Всего ватт х 1,25 = кВА (киловольт-ампер)
4. Выберите генератор, мощность которого равна
полученному значению х или превышает его.
• Сетевые шнуры дозатора должны соответствовать
требованиям, которые приводятся в таблице 4, или
более строгим требованиям. Несоблюдение данного
указания ведет к появлению колебаний напряжения,
которые могут повредить электрооборудование.
• Воздушный компрессор должен быть оснащен
разгрузочными устройствами, работающими
постоянно. Применение воздушного компрессора
с прямым приводом, который запускается и
останавливается во время работы, ведет к
появлению колебаний напряжения, которые могут
повредить электрооборудование.
• Во избежание неожиданного выключения
оборудования проводите техническое об
служивание
и осмотр генератора, воздушного компре
ссора и
других устройств в соответствии с реко
мендациями
их производителей. Неожиданное выклю
чение
оборудования ведет к появлению колеба
ний
напряжения, которые могут повредить
электрооборудование.
• Используйте сетевой блок питания, с
ила тока
которого должна соответствовать тр
ебованиям
оборудования. Несоблюдение данно
й рекомендации
приведет к появлению колебаний нап
ряжения,
которые могут повредить электроо
борудование.
26 333272D
