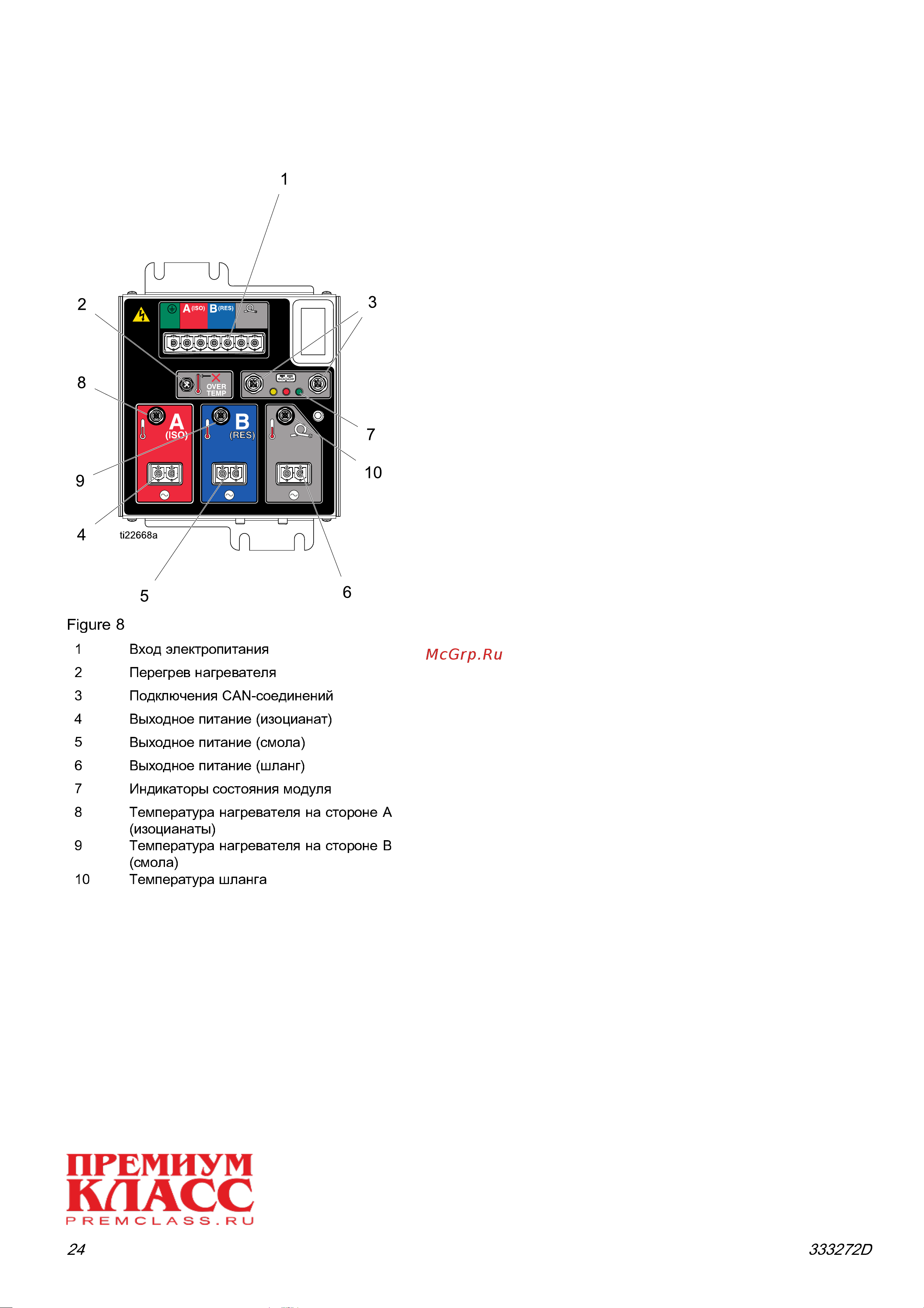

Идентификация компонентов
Кабельные соединения модуля
контроля температуры (TCM)
Figure 8
1 Вход электропитания
2 Перегрев нагревателя
3
Подключения CAN-соединений
4
Выходное питание (изоцианат)
5
Выходное питание (смола)
6
Выходное питание (шланг)
7
Индикаторы состояния модуля
8 Температура нагревателя на стороне А
(изоцианаты)
9 Температура нагревателя на стороне B
(смола)
10 Температура шланга
24
333272D
