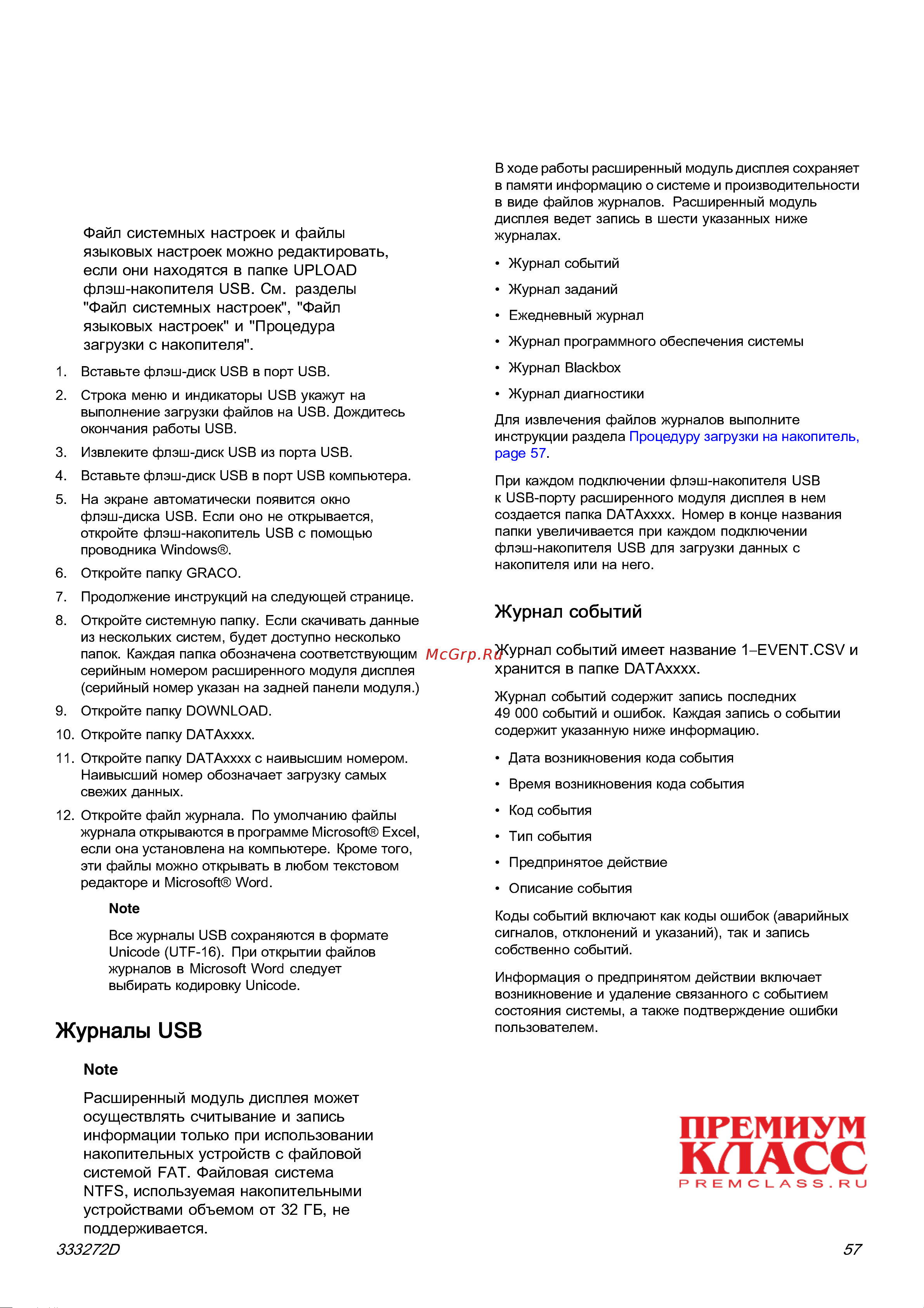

USB-данные
USB-данные
Процедура загрузки на накопитель
Note
Файл системных настроек и файлы
языковых настроек можно редактировать,
если они находятся в папке UPLOAD
флэш -нако пит ел я US B. См. разделы
"Файл системных настроек", "Файл
языковых настроек" и "Процедура
загрузки с накопител я".
1. Вставьте флэш-диск USB в порт USB.
2. Строка меню и индикаторы USB укажут на
выполнение загрузки файлов на USB. Дождитесь
окончания работы USB.
3. Извлеките флэш-диск USB из порта USB.
4. Вставьте флэш-диск USB в порт USB компьютера.
5. На экране автоматически появится окно
флэш-диска USB. Если оно не открывается,
откройте флэш-накопитель USB с помощью
проводника Windows®.
6. Откройте папку GRACO.
7. Продолжение инструкций на следующей странице.
8. Откройте системную папку. Если скачивать данные
из нескольких систем, будет доступно несколько
папок. Каждая папка обозначена соответствующим
серийным номером расширенного модуля дисплея
(серийный номер указан на задней панели модуля.)
9. Откройте папку DOWNLOAD.
10. Откройте папку DATAxxxx.
11. Откройте папку DATAxxxx с наивысшим номером.
Наивысший номер обозначает загрузку самых
свежих данных.
12. Откройте файл журнала. По умолчанию файлы
журнала открываются в программе Microsoft® Excel,
если она установлена на компьютере. Кроме того,
эти файлы можно открывать в любом текстовом
редакторе и Microsoft® Word.
Note
Все журналы USB сохраняются в формате
Unicode (UTF-16). При открытии файлов
журналов в Microsoft Word следует
выбирать кодировку Unicode.
Журналы USB
Note
Расш ир енны й мо ду л ь дис пл ея мо же т
осуществлять считывание и запись
информации только при использовании
накопительных устройств с фай ловой
системой FAT. Файловая система
NTFS, используемая накопительными
устройствами объемом от 32 ГБ, не
поддерживается.
В ходе работы расширенный модуль дисплея сохраняет
в памяти информацию о системе и производительности
в виде файлов журналов. Расширенный модуль
дисплея ведет запись в шести указанных ниже
журналах.
• Журнал событий
• Журнал заданий
• Ежедневный журнал
• Журнал программного обеспечения системы
• Журнал Blackbox
• Журнал диагностики
Для извлечения файлов журналов выполните
инструкции раздела Процедуру загрузки на накопитель,
page 57.
При каждом подключении флэш-накопителя USB
к USB-порту расширенного модуля дисплея в нем
создается папка DATAxxxx. Номер в конце названия
папки увеличивается при каждом подключении
флэш-накопителя USB для загрузки данных с
накопителя или на него.
Журнал событий
Журнал событий име ет название 1–EVENT.CSV и
хранится в папке DATAxxxx.
Журнал событий содержит запись последних
49 000 событий и ошибок. Каждая запись о событии
содержит указанную ниже информацию.
• Дата возникновения кода события
• Время возникновения кода события
• Код события
• Тип события
• Предпринятое действие
• Описание события
Коды событий включают как коды ошибок (аварийных
сигналов, отклонений и указаний), так и запись
собственно событий.
Информация о предпринятом действии включает
возникновение и удаление связанного с событием
состояния системы, а также подтверждение ошибки
пользователем.
333272D 57
