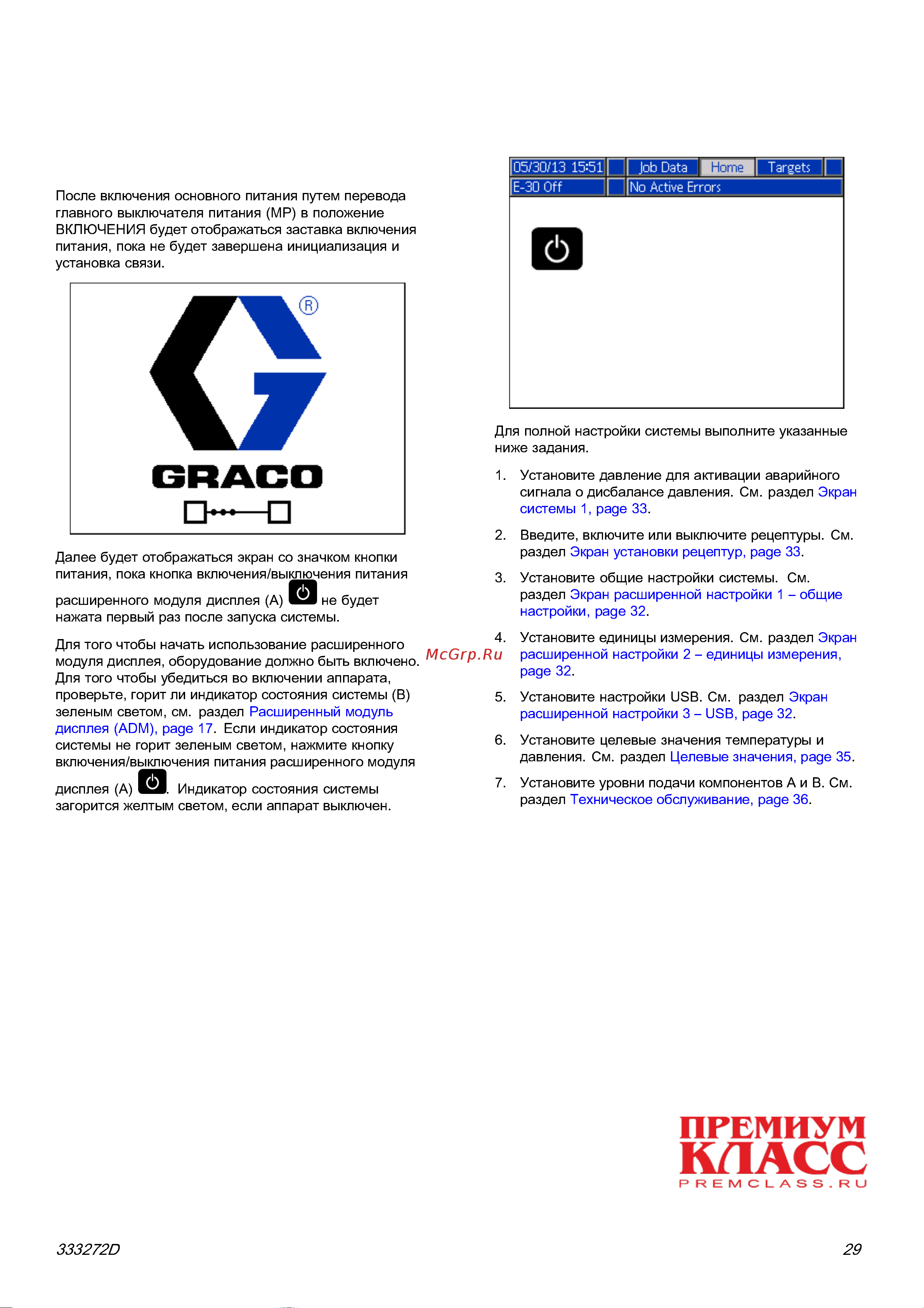

Эксплуатация расширенного модуля дисплея (ADM)
Эксплуатация расширенного модуля дисплея (ADM)
После включения основного питания путем перевода
главного выключателя питания (MP) в положение
ВКЛЮЧЕНИЯ будет отображаться заставка включения
питания, пока не будет завершена инициализация и
установка связи.
Далее будет отображаться экран со значком кнопки
питания, пока кнопка включения/выключения питани
я
расширенного мод уля дисплея (A)
не будет
нажата первый раз после запуска системы.
Для того чтобы начать использование расширенного
модуля дисплея, оборудование должно быть включено.
Для того чтобы убедиться во включении аппарата,
проверьте, горит ли индикатор состояния системы (B)
зеленым светом, см. раздел Расширенный модуль
дисплея (ADM), page 17. Если индикатор состояния
системы не горит зеленым светом, нажмите к нопку
включения/выключения питания расширенного модуля
дисплея (A) . Индикатор состояния системы
загорится желтым светом, если аппарат выключен.
Для полной настройки системы выполните указанные
ниже задания.
1. Установите давление для активации а вари йного
сигнала о дисбалансе давления. См. раздел Экран
системы 1, page 33.
2. Введите, включите или выключите рецептуры. См.
раздел Экран установки рецептур, page 33.
3. Установите общие настройки системы. См.
раздел Экран расширенной настройки 1 – общие
настройки, page 32.
4. Установите единицы измерения. См. раздел Экран
расширенной настройки 2 – единицы измерения,
page 32.
5. Установите настройки USB. См. раздел Экран
расширенной настройки 3 – USB, page 32.
6. Установите целевые значения температуры и
давления. См. раздел Целевые значения, page 35.
7. Установите уровни подачи компонентов A и B. См.
раздел Техническое обслуживание, page 36.
333272D 29
