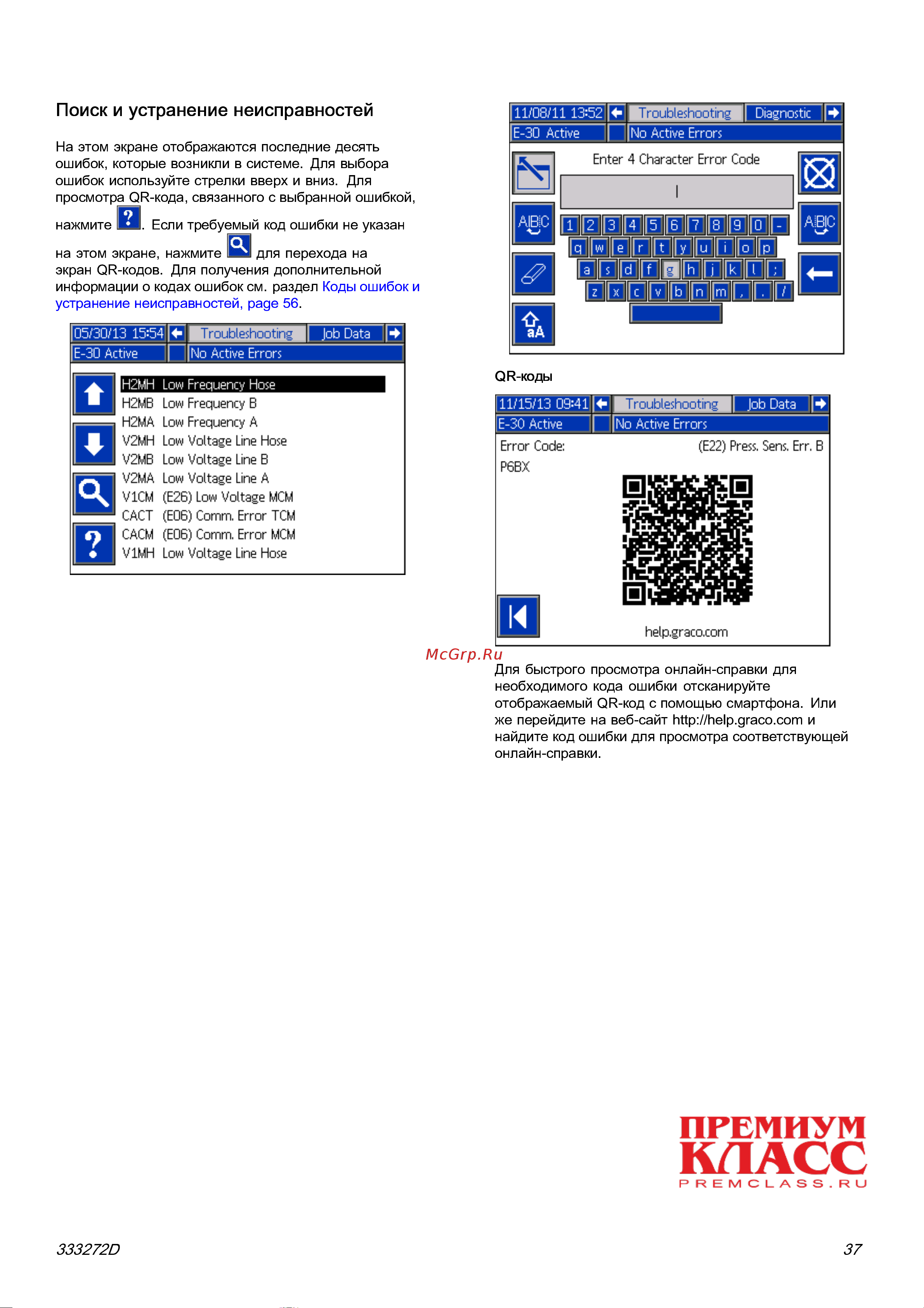

Эксплуатация расширенного модуля дисплея (ADM)
Поиск и устранение неисправностей
На этом экране отображаются последние десять
ошибок, которые возникли в системе. Для выбора
ошибок используйте стрелки вверх и вниз. Для
просмотра QR-кода, связанного с выбранной ошибкой,
нажмите
. Если требуемый код ошибки не указан
на этом экране, нажмите для перехода на
экран QR-кодов. Для получения дополнительной
информации о кодах ошибок см. раздел Коды ошибок и
устранение неисправностей, page 56.
QR-коды
Для быстрого просмотра онлайн-справки для
необходимого кода ошибки отсканируйте
отображаемый QR-код с помощью смартфона. Или
же перейдите на веб-сайт http://help.graco.com и
найдите код ошибки для просмотра соответствующей
онлайн-справки.
333272D 37
