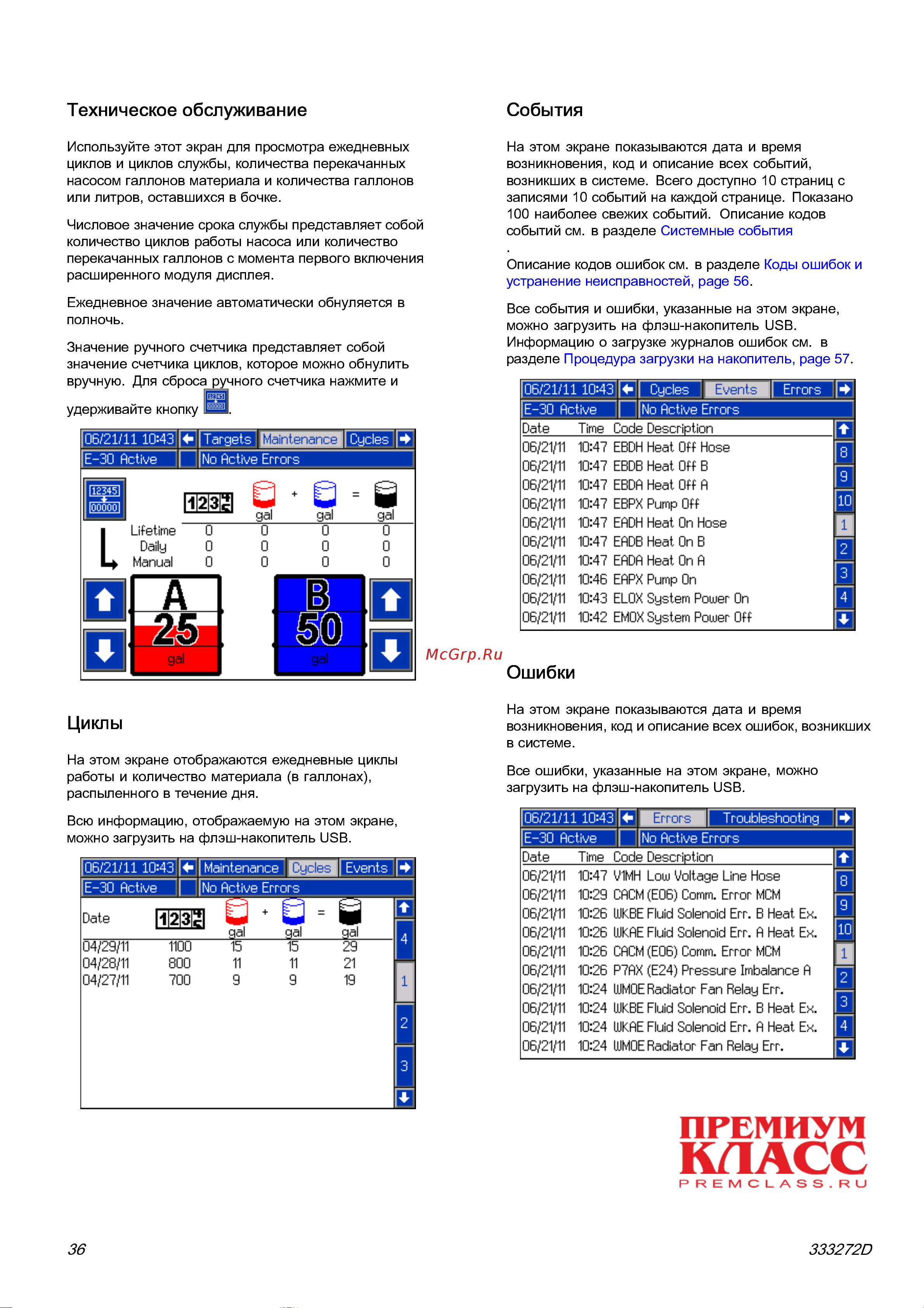

Эксплуатация расширенного модуля дисплея (ADM)
Техническое обслуживание
Используйте этот экран для просмотра ежедневных
циклов и циклов службы, количества перекачанных
насосом галлонов материала и количества галлонов
или литров, оставшихся в бочке.
Числовое значение срока службы представляет собой
количество циклов работы насоса или количество
перекачанных галлонов с момента первого включения
расширенного модуля дисплея.
Ежедневное значение автоматически обнуляется в
полночь.
Значение ручного счетчика представляет собой
значение счетчика циклов, которое можно обнулить
вручную. Для сброса ручного счетчика нажмите и
удерживайте кнопку
.
Циклы
На этом экране отображаются ежедневные циклы
работы и количество материала (в галлонах),
распыленного в течение дня.
Всю информацию, отображаемую на этом экране,
можно загрузить на флэш-накопитель USB.
События
На этом экране показываются дата и время
возникновения, код и описание всех событий,
возникших в системе. Всего доступно 10 страниц с
записями 10 событий на каждой странице. Показано
100 наиболее свежих событий. Описание кодов
событий см. в разделе Системные события
.
Описание кодов ошибок см. в разделе Коды ошибок и
устранение неисправностей, page 56.
Все события и ошибки, указанные на этом экране,
можно загрузить на флэш-накопитель USB.
Информацию о загрузке журналов ошибок см. в
разделе Процедура заг рузки на накопитель, pa ge 57 .
Ошибки
На этом экране показываются дата и время
возникновения, код и описание всех ошибок, возникших
в системе.
Все ошибки, указанные на этом экране
,можно
загрузить на флэш-накопитель USB.
36 333272D
