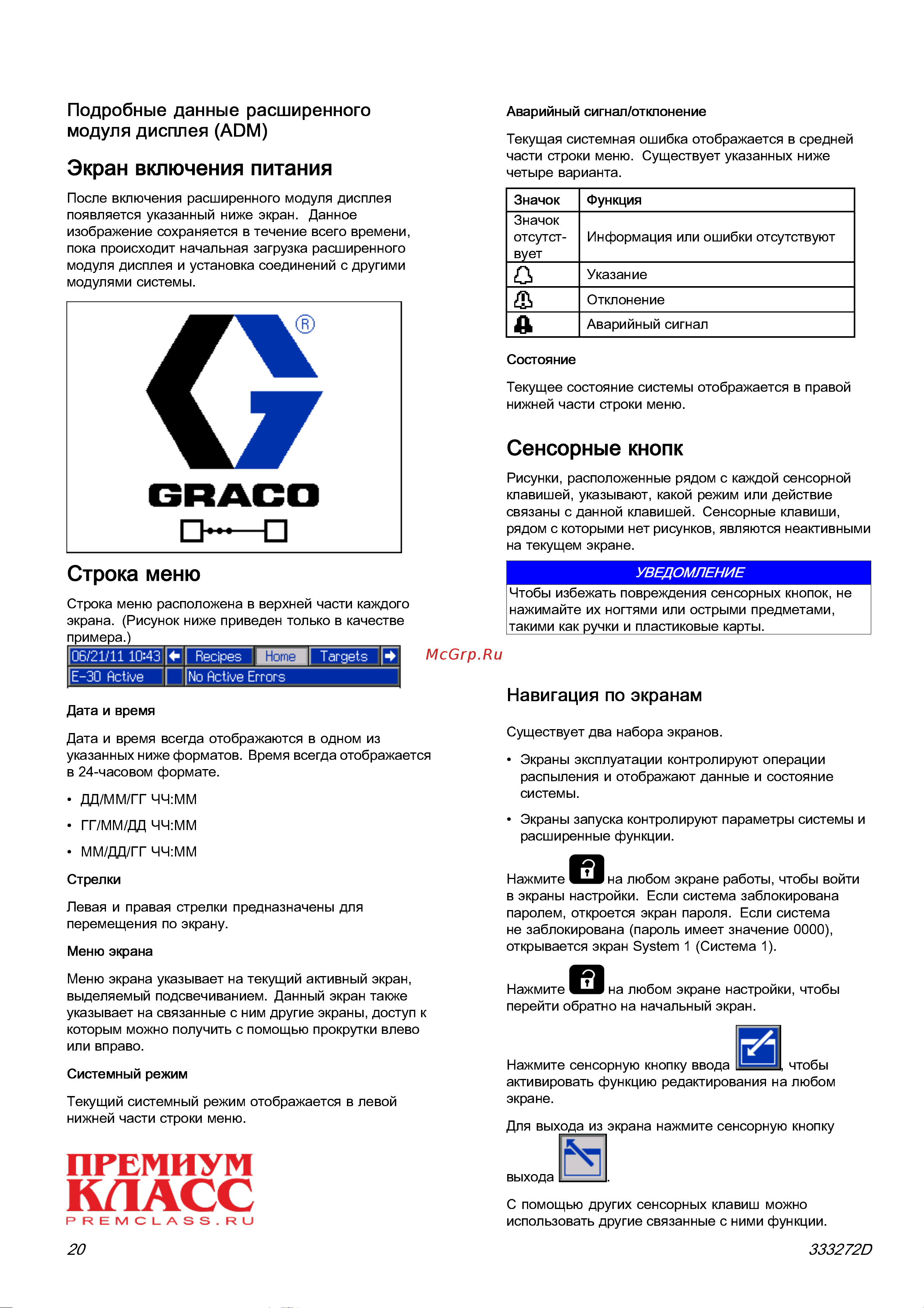

Идентификация компонентов
Подробные данные расширенного
модуля дисплея (ADM)
Экран включения питания
После включения расширенного модуля дисплея
появляется указанный ниже экран. Данное
изображение сохраняется в течение всего времени,
пока происходит начальная загрузка расширенного
модуля дисплея и установка соединений с другими
модулями системы.
Строка меню
Строка меню расположена в верхней части каждого
экрана. (Рисунок ниже приведен только в качестве
примера.)
Дата и время
Дата и время всегда отображаются в одном из
указанных ниже фор матов. Время в сегда отображается
в 24-часовом формате.
• ДД/ММ/ГГ ЧЧ:ММ
• ГГ/ММ/ДД ЧЧ:ММ
• ММ/ДД/ГГ ЧЧ:ММ
Стрелки
Левая и правая стрелки предназначены для
перемещения по экрану.
Меню экрана
Меню экрана указывает на текущий активный экран,
выделяемый подсвечиванием. Данный экран также
указывает на связанные с ним другие экраны, доступ к
которым можно получить с помощью прокрутки влево
или вправо.
Системный режим
Текущий системный режим отображается в левой
нижней части строки меню.
Аварийный сигнал/отклонение
Текущая системная ошибка отображается в средней
части строки меню. Существует указанных ниже
четыре варианта.
Значок
Функция
Значок
отсутст-
вует
Информация или ошибки отсутствуют
Указание
Отклонение
Аварийный сигнал
Состояние
Текущее состояние системы отображается в правой
нижней части строки меню.
Сенсорные кнопки
Рисунки, расположенные рядом с каждой сенсорной
клавишей, указывают, какой режим или действие
связаны с данной клавишей. Сенсорные клавиши,
рядом с которыми нет рисунков, являются неактивными
на текущем экране.
УВЕДОМЛЕНИЕ
Чтобы избежать повреждения сенсорных кнопок, не
нажимайте их ногтями или острыми предметами,
такими как ручки и пластиковые карты.
Навигация по экранам
Существует два набора экранов.
• Экраны эксплуатации контролируют операции
распыления и отображают данные и состояние
системы.
• Экраны запуска контролируют параметры системы и
расширенные функции.
Нажмите на любом экране работы, чтобы войти
в экраны настройки. Если система заблокирована
паролем, откроется экран пароля. Если система
не заблокирована (пароль имеет значение 0000),
открывается экран System 1 (Система 1).
Нажмите на любом экране настройки, чтобы
перейти обратно на начальный экран.
Нажмите сенсорную кнопку ввода , чтобы
активировать функцию редактирования на любом
экране.
Для выхода из экрана нажмите сенсорную кнопку
выхода
.
С помощью других сенсорных клавиш можно
использовать другие связанные с ними функции.
