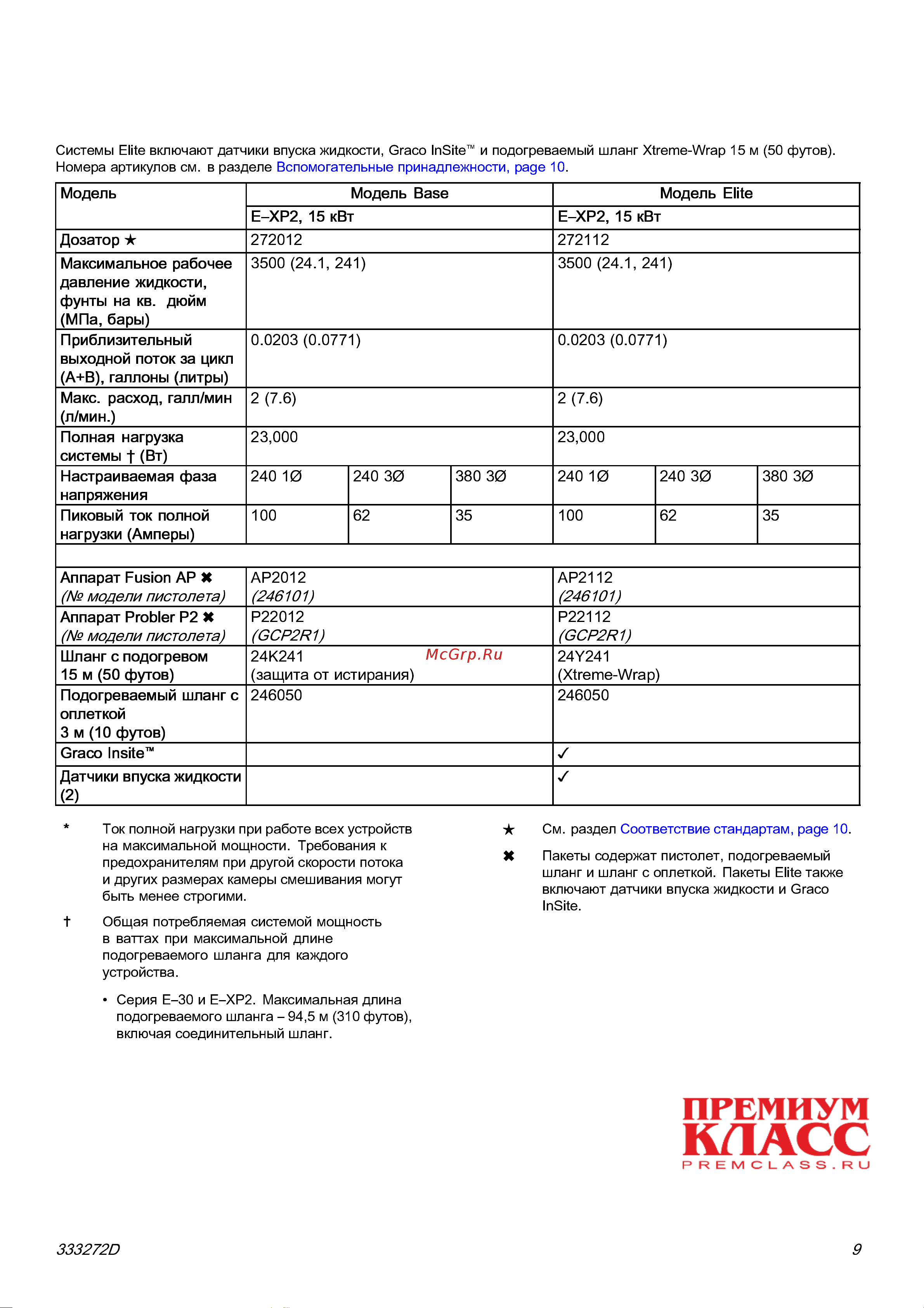

Модели
Reactor 2 E-XP2 и E-XP2 Elite
Системы Elite включают датчики впуска жидкости, Graco InSite
™
и подогреваемый шланг Xtreme-Wrap 15 м (50 футов).
Номера артикулов см. в разделе Вспомогательные принадлежности, page 10.
Модель Base Модель EliteМодель
E–XP2, 15 кВт E–XP2, 15 кВт
Дозатор
★ 272012 272112
Максимальное рабочее
давление жидкости,
фунты на кв. дюйм
(МПа, бары)
3500 (24.1, 241) 3500 (24.1, 241)
Приблизительный
выходной поток за цикл
(A+B), галлоны (литры)
0.0203 (0.077 1) 0.0203 (0.0771 )
Макс. расход, галл/мин
(л/мин.)
2 (7.6) 2 (7.6)
Полная нагрузка
системы † (Вт)
23,000 23,000
Настраиваемая фаза
напряжения
240 1Ø 240 3Ø 380 3Ø 240 1Ø 240 3Ø 380 3Ø
Пиковый ток полной
нагрузки (Амперы)
100 62 35 100 62 35
Аппарат Fusion AP
(№ моде ли пистолета)
AP2012
(246101)
AP2112
(246101)
Аппарат Probler P2
(№ моде ли пистолета)
P22012
(GCP2R1)
P22112
(GCP2R1)
Шланг с подогревом
15 м (50 футов)
24K241
(защита от истирания)
24Y241
(Xtreme-Wrap)
Подогреваемый шланг с
оплеткой
3м(10футов)
246050 246050
Graco Insite
™
✓
Датчики впуска жидкос
ти
(2)
✓
*
Ток полной нагрузки при рабо те всех устройств
на максимальной мощности. Требования к
предохранителям при другой скорости потока
и других размерах камеры смешивания могут
быть менее строгими.
Общая потребляемая системой мощность
в ваттах при максимальной длине
подогреваемого шланга для каждого
устройства.
• Серия E–30 и E–XP2. Максимальная длина
подогреваемого шланга – 94,5 м (310 футов),
включая соединительный шланг.
★
См. раздел Соответствие стандартам, page 10.
Пакеты содержат пистолет, подогреваемый
шланг и шланг с оплеткой. Пакеты Elite также
включают датчики впуска жидкости и Graco
InSite.
333272D 9
