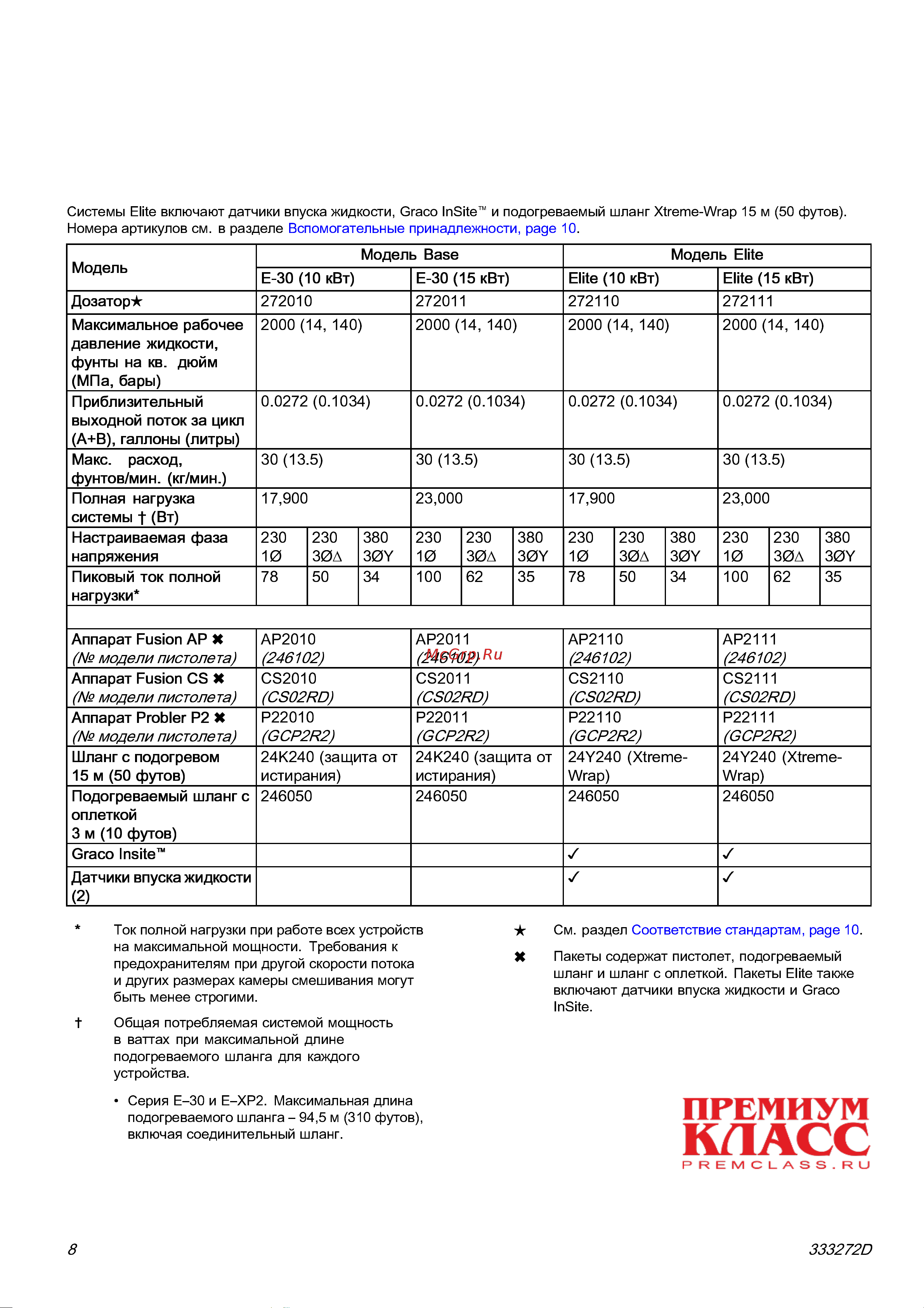

Модели
Модели
Reactor 2 E-30 и E-30 Elite
Системы Elite включают датчики впуска жидкости, Graco InSite
™
и подогреваемый шланг Xtreme-Wrap 15 м (50 футов).
Номера артикулов см. в разделе Вспомогательные принадлежности, page 10.
Модель Base Модель Elite
Модель
E-30 (10 кВт) E-30 (15 кВт) Elite (10 кВт) Elite (15 кВт)
Дозатор
★ 272010 272011 272110 272111
Максимальное рабочее
давление жидкости,
фунты на кв. дюйм
(МПа, бары)
2000 (14, 140) 2000 (14, 140) 2000 (14, 140) 2000 (14, 140)
Приблизительный
выходной поток за цикл
(A+B), галлоны (литры)
0.0272 (0.1034) 0.0272 (0.1034) 0.0272 (0.1034) 0.0272 (0.1034)
Макс. расход,
фунтов/мин. (кг/мин.)
30 (13.5) 30 (13.5) 30 (13.5) 30 (13.5)
Полная нагрузка
системы † (Вт)
17,900 23,000 17,900 23,000
Настраиваемая фаза
напряжения
230
1Ø
230
3Ø∆
380
3ØY
230
1Ø
230
3Ø∆
380
3ØY
230
1Ø
230
3Ø∆
380
3ØY
230
1Ø
230
3Ø∆
380
3ØY
Пиковый ток полной
нагрузки*
78 50 34 100 62 35 78 50 34 100 62 35
Аппарат Fusion AP
(№ модели пистолета)
AP2010
(246102)
AP2011
(246102)
AP2110
(246102)
AP2111
(246102)
Аппарат Fusion CS
(№ модели пистолета)
CS2010
(CS02RD)
CS2011
(CS02RD)
CS2110
(CS02RD)
CS2111
(CS02RD)
Аппарат Probler P2
(№ модели пистолета)
P22010
(GCP2R2)
P22011
(GCP2R2)
P22110
(GCP2R2)
P22111
(GCP2R2)
Шланг с подогревом
15 м (50 футов)
24K240 (защита от
истирания)
24K240 (защита от
истирания)
24Y240 (Xtreme-
Wrap)
24Y240 (Xtreme-
Wrap)
Подогреваемый шланг с
оплеткой
3м(10футов)
246050 246050 246050 246050
Graco Insite
™
✓✓
Датчики впуска жидкости
(2)
✓✓
*
Ток полной нагрузки при работе всех устройств
на максимальной мощности. Требования к
предохранителям при другой скорости потока
и других размерах камеры смешивания могут
быть менее строгими.
Общая потребляемая системой мощность
в ваттах при максимальной длине
подогреваемого шланга для каждого
устройства.
• Серия E–30 и E–XP2. Максимальная длина
подогреваемого шланга – 94,5 м (310 футов),
включая соединительный шланг.
★
См. раздел Соответствие стандартам, page 10.
Пакеты содержат пистолет, подогреваемый
шланг и шланг с оплеткой. Пакеты Elite также
включают датчики впуска жидкости и Graco
InSite.
8 333272D
