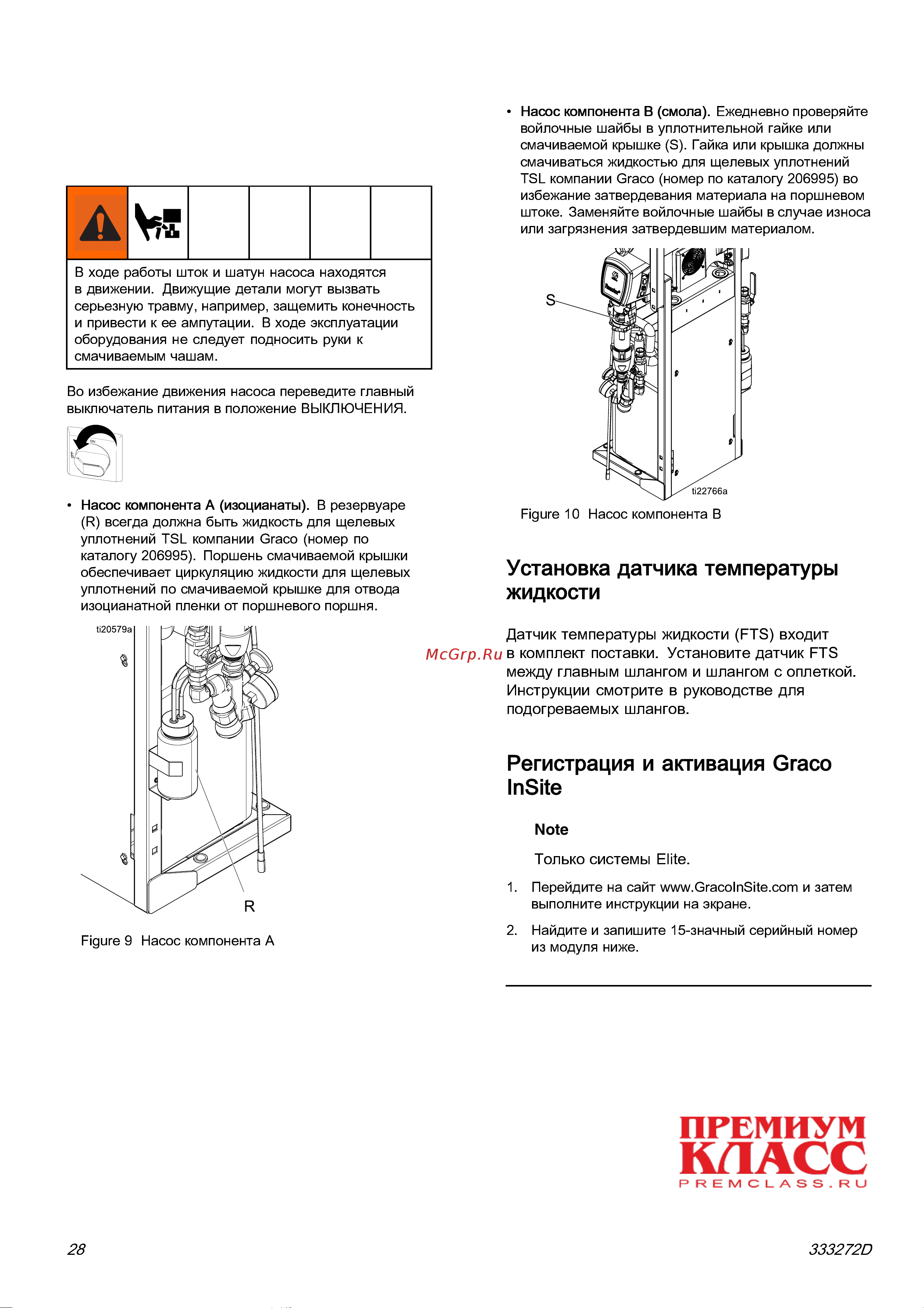

Настройка
Заправка жидкости для щелевых
уплотнений (TSL) в смачиваемые
крышки
В ходе работы шток и шатун насоса находятся
в движении. Движущие детали могут вызвать
серьезную травму, например, защемить конечность
и привести к ее ампутации. В ходе эксплуатации
оборудования не следует подносить руки к
смачиваемым чашам.
Во избежание движения насоса переведите главный
выключатель питания в положение ВЫКЛЮЧЕНИЯ.
•
Насос компонента A (изоцианаты).
В резервуаре
(R) всегда должна быть жидкость для щелевых
уплотнений TSL компании Graco (номер по
каталогу 206995). Поршень смачиваемой крышки
обеспечивает циркуляцию жидкости для щелевых
уплотнений по смачиваемой крышке для отвода
изоцианатной пленки от поршневого поршня.
Figure 9 Насос компонента A
•
Насос компонента B (смола).
Ежедневно проверяйте
войлочные шайбы в уплотнительной гайке или
смачиваемой крышке (S). Гайка или крышка должны
смачиваться жидкостью для щелевых уплотнений
TSL компании Graco (номер по каталогу 206995) во
избежание затвердевания материала на поршневом
штоке. Заменяйте войлочные шайбы в случае износа
или загрязнения затвердевшим материалом.
Figure 10 Насос компонента B
Установка датчика температуры
жидкости
Датчик температуры жидкости (FTS) входит
в комплект поставки. Установите датчик FTS
между главным шлангом и шлангом с оплеткой.
Инструкции смотрите в руководстве для
подогреваемых шлангов.
Регистрация и активация Graco
InSite
Note
Только системы Elite.
1. Перейдите на сайт www.GracoInSite.com и затем
выполните инструкции на экране.
2. Найдите и запишите 15-значный серийный номер
из модуля ниже.
28 333272D
