Эксплуатация расширенного модуля дисплея (ADM)
Системные события

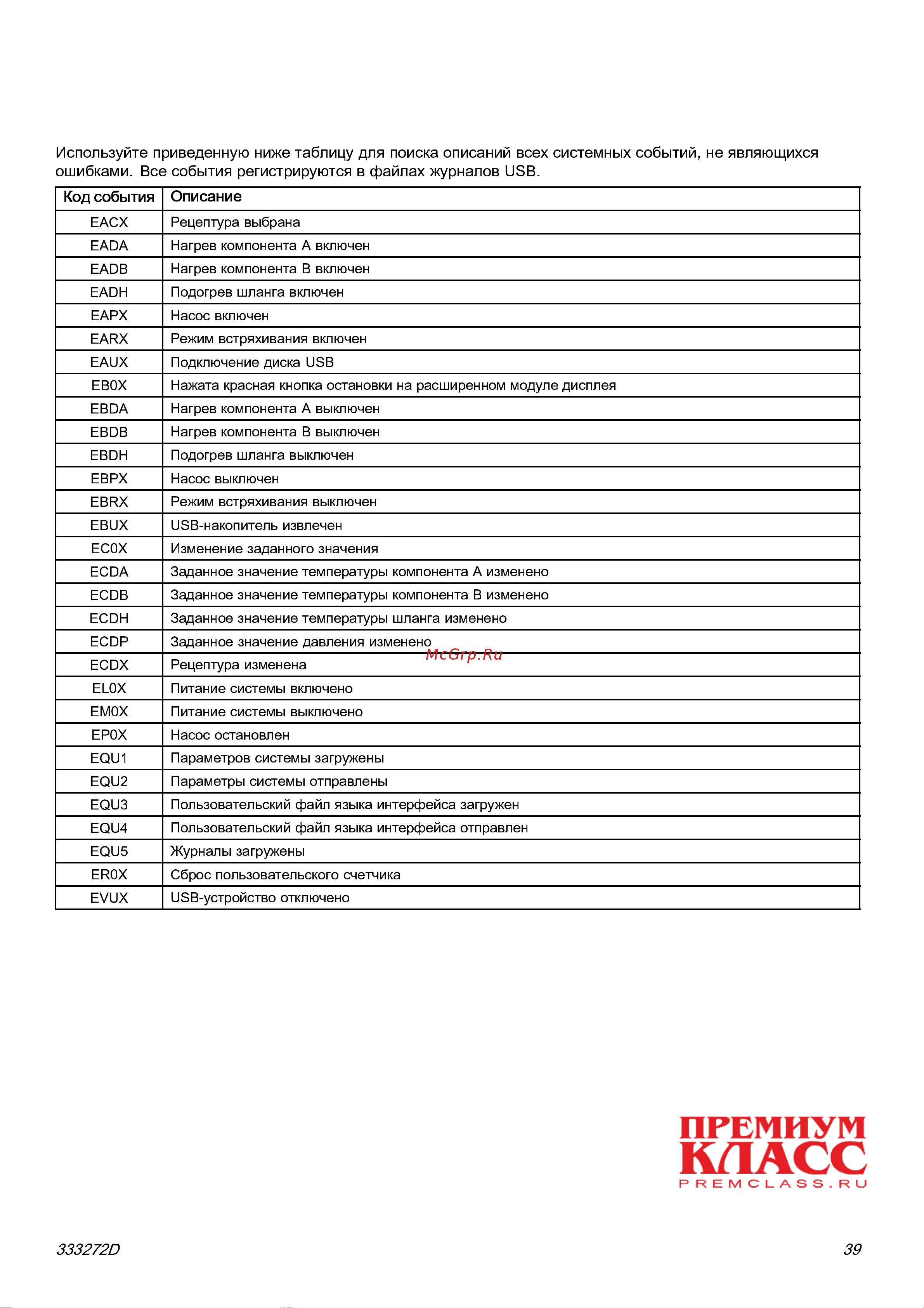

Используйте приведенную ниже таблицу для поиска опис аний всех системных событий, не являющихся
ошибками . Все события регистр иру ютс я в файлах журнал ов USB.
Код события
Описание
EACX
Рецептура выбрана
EADA
Нагрев компонента А включен
EADB
Нагрев компонента В включен
EADH
Подогрев шланга включен
EAPX Насос включен
EARX
Режим встряхивания включен
EAUX Подключение диска USB
EB0X
Нажата красная кнопка остановки на расширенном модуле дисплея
EBDA
Нагрев компонента А выключен
EBDB
Нагрев компонента В выключен
EBDH
Подогрев шланга выключен
EBPX Насос выключен
EBRX
Режим встряхивания выключен
EBUX USB-накопитель извлечен
EC0X Изменение заданного значения
ECDA
Заданное значение температуры компонента А изменено
ECDB
Заданное значение температуры компонента В изменено
ECDH
Заданное значение температуры шланга изменено
ECDP Заданное значение давления изменено
ECDX
Рецептура изменена
EL0X Питание системы включено
EM0X Питание системы выключено
EP0X Насос остановлен
EQU1
Параметров системы загружены
EQU2
Параметры системы отправлены
EQU3
Пользовательский файл языка интерфейса загружен
EQU4
Пользовательский файл языка интерфейса отправлен
EQU5
Журналы загружены
ER0X
Сброс пользовательского счетчика
EVUX
USB-устройство отключено
333272D 39
