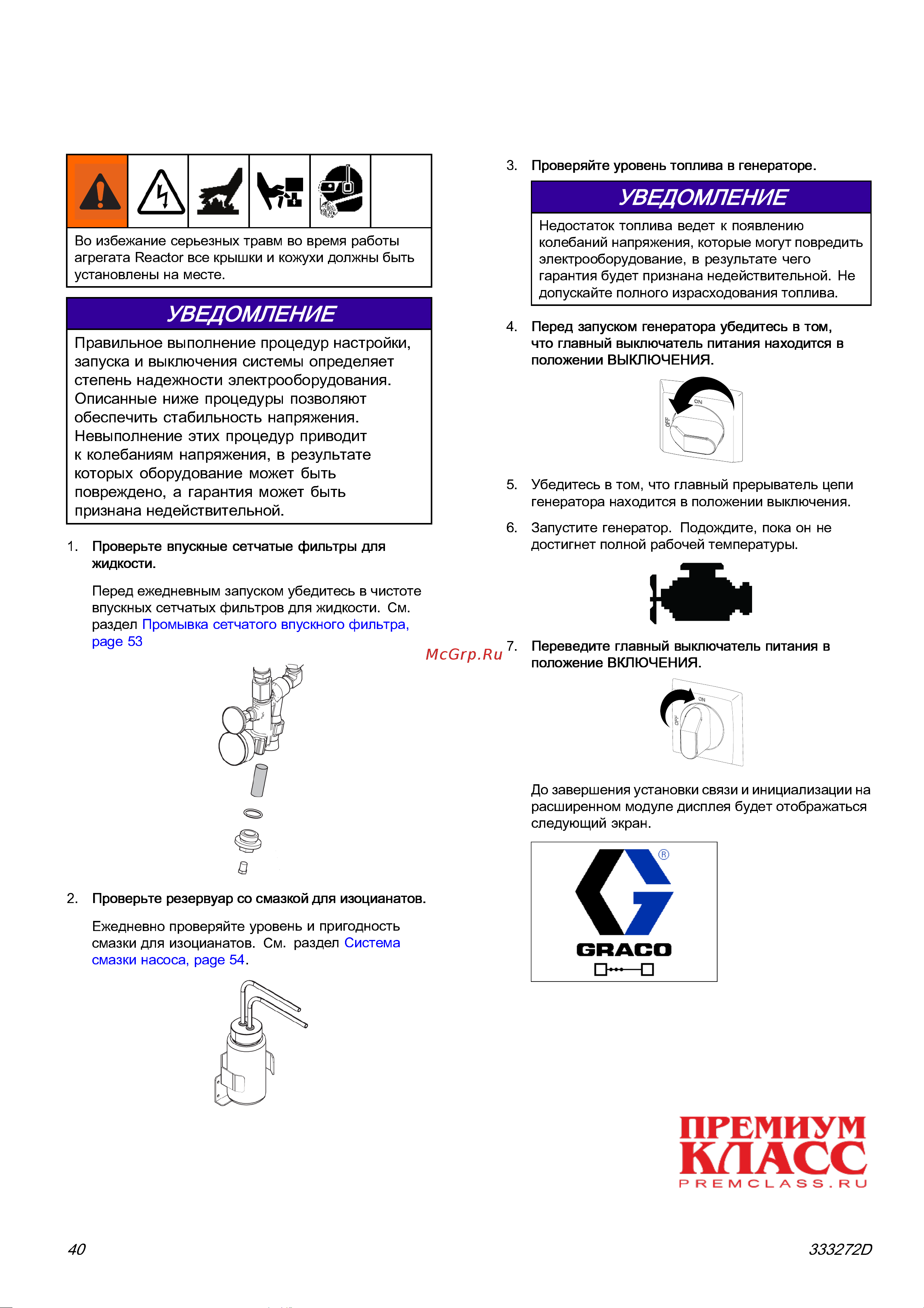

Graco Reactor 2 E-30 FH2111 [40/65] Запуск
![Graco Reactor 2 E-30 FH2111 [40/65] Запуск](/views2/1900217/page40/bg28.png)
Запуск
Запуск
Во избежание серьезных травм во время работы
агрегата Reactor все крышки и кожухи должны быть
установлены на месте.
УВЕДОМЛЕНИЕ
Правильное выполнение процедур настройки,
запуска и выключения системы определяет
степень надежности электрооборудования.
Описанные ниже процедуры позволяют
обеспечить стабильность напряжения.
Невыполнение этих процедур приводит
к колебаниям напряж ения, в результате
которых оборудование может быть
повреждено, а гарантия может быть
признана недействительной.
1.
Проверьте впускные сетчатые фильтры для
жидкости.
Перед ежедневным запуском убедитесь в чистоте
впускных сетчатых фильтров для жидкости. См.
раздел Промывка сетчатого впускного фильтра,
page 53
2.
Проверьте резервуар со смазкой для изоцианатов.
Ежедневно проверяйте уров
ень и пригодность
смазки для изоцианатов. См
. раздел Система
смазки насоса, page 54.
3.
Проверяйте уровень топлива в генераторе.
УВЕДОМЛЕНИЕ
Недостаток топлива ведет к появлению
колебаний напряжения, которые мог ут повредить
электрооборудование, в результате чего
гарантия будет признана недействительной. Не
допускайте полного израсходования топлива.
4.
Перед запуском генератора убедитесь в том,
что главный выключатель питания находится в
положении ВЫКЛЮЧЕНИЯ.
5. Убедитесь в том, что главный прерыватель цепи
генератора находится в положении выключения.
6. Запустите генератор. Подождите, пока он не
достигнет полной рабочей температуры.
7.
Переведите главный выключатель питания в
положение ВКЛЮЧЕНИЯ.
До завершения установки связи и инициализации на
расширенном модуле дисплея будет отображаться
следующий экран.
40 333272D
