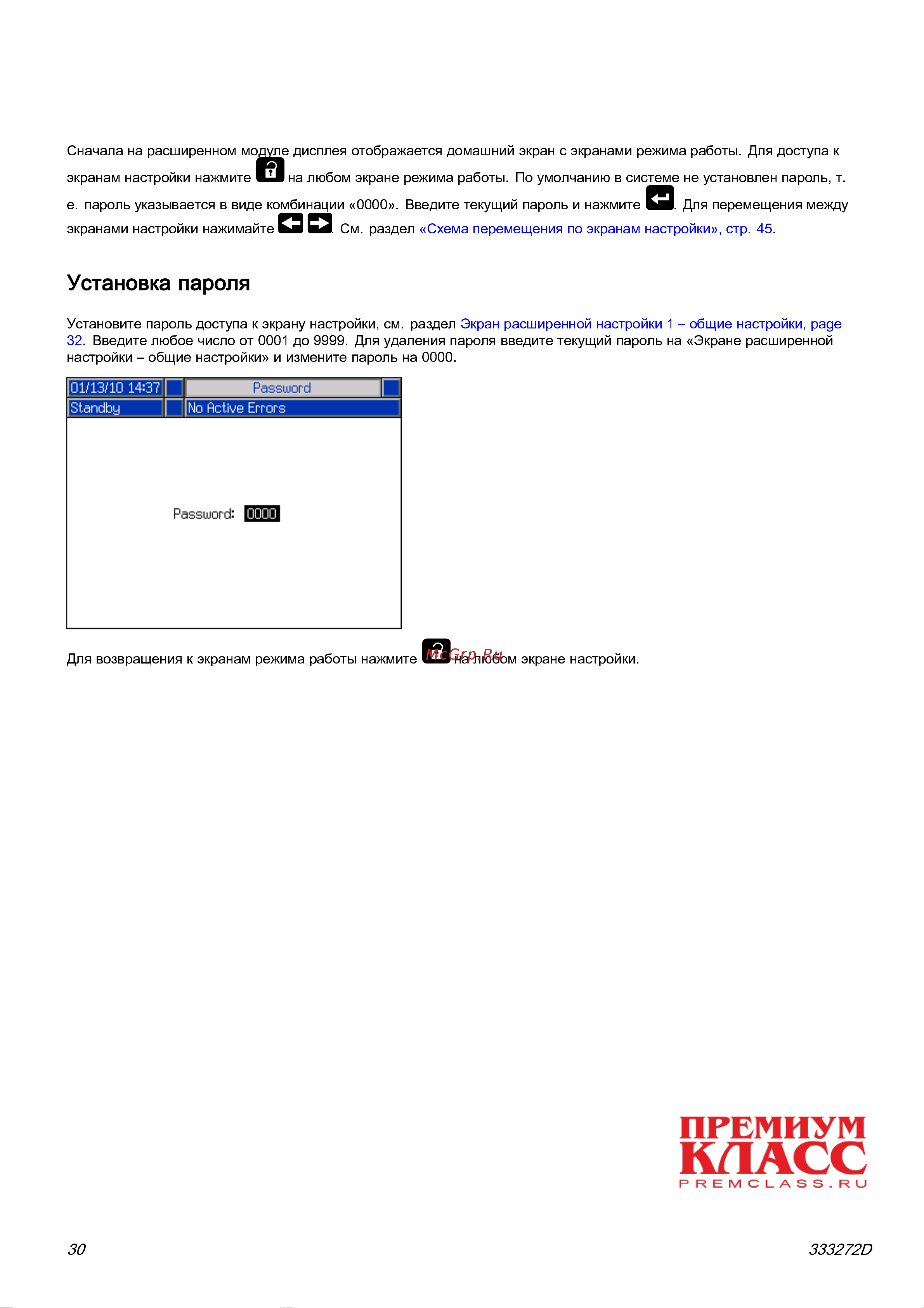

Эксплуатация расширенного модуля дисплея (ADM)
Режим настройки
Сначала на расширенном модуле дисплея отображается домашний экран с экранами режима работы. Для доступа к
экранам настройки нажмите на любом экране режима работы. По умолчанию в системе не установлен пароль, т.
е. пароль указывается в виде комбинации «0000». Введите текущий пароль и нажмите . Для перемещения между
экранами настройки нажимайте . См. раздел «Схема перемещения по экранам настройки», стр. 45.
Установка пароля
Установите пароль доступа к экрану настройки, см. раздел Экран расширенной настройки 1 – общие настройки, page
32. Введите любое число от 0001 до 9999. Для удаления пароля введите текущий пароль на «Экране расширенной
настройки – общие настройки» и измените пароль на 0000.
Для возвращения к экранам режима работы нажмите на любом экране настройки.
30 333272D
