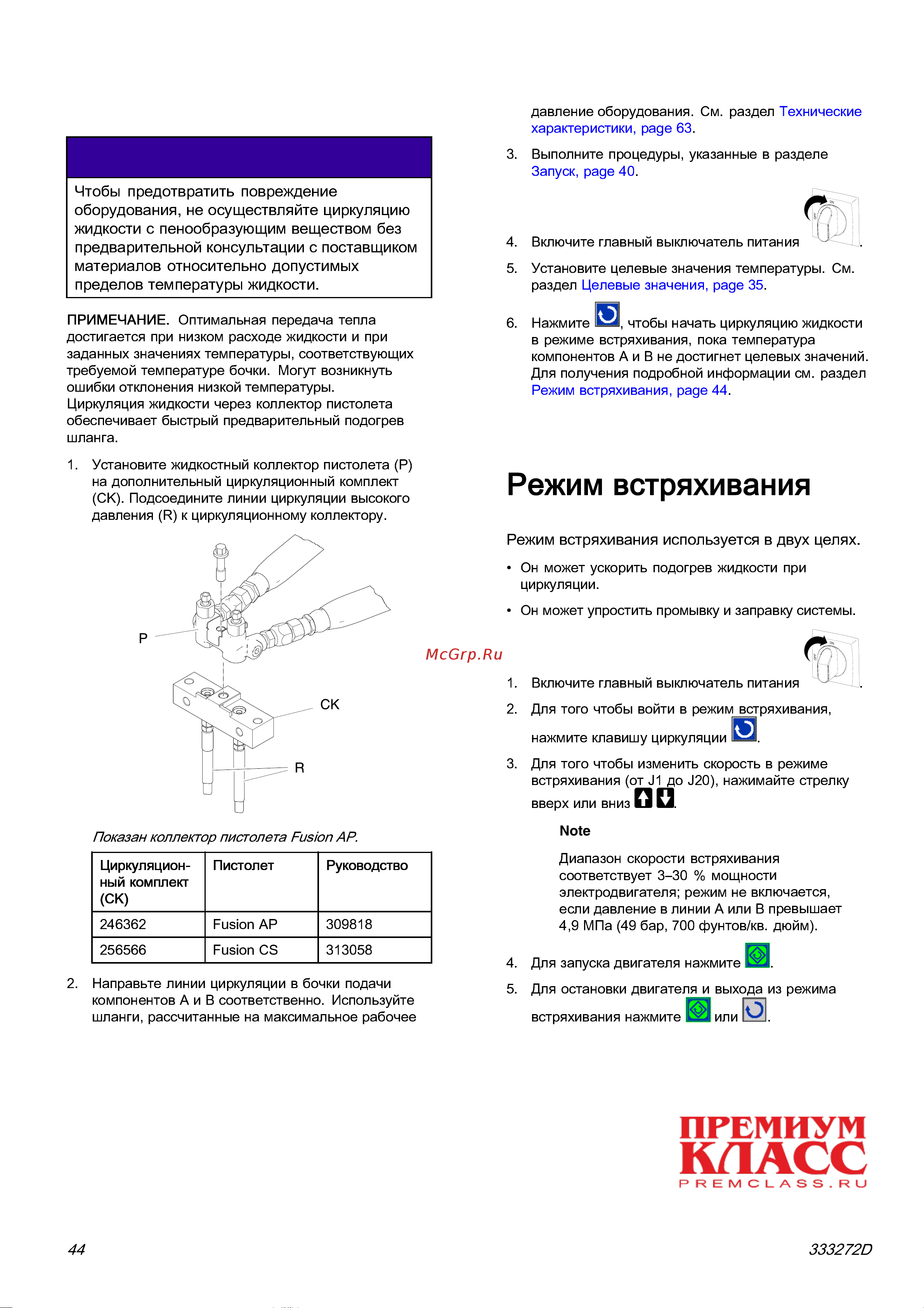

Режим встряхивания
Циркуляция в коллекторе пистолета
УВЕДОМЛЕНИЕ
Чтобы предотв ратить повреждение
оборудования, не осуществл яйте циркуляцию
жидкости с пенообразующим веществом без
предварительной к онсультации с поставщиком
материалов относительно допустимых
пределов температуры жидкости.
ПРИМЕЧАНИЕ.
Оптимальная передача тепла
достигается при низком расходе жидкости и при
заданных значениях температуры, соответствующих
требуемой температуре бочки. Могут возникнуть
ошибки отклонения низкой температуры.
Циркуляция жидкости через коллектор пистолета
обеспечивает быстрый предварительный подогрев
шланга.
1. Установите жидкостный коллектор пистолета (P)
на дополнительный циркуляционный комплект
(CK). Подсоедините линии циркуляции высокого
давления (R) к циркуляционному коллектору.
Показан коллектор пистолета Fusion AP.
Циркуляцион-
ный комплект
(CK)
Пистолет Руководство
246362 Fusion AP 309818
256566
Fusion CS
313058
2. Направьте линии циркуляции в бочки подачи
компонентов AиBсоответственно. Используйте
шланги, рассчитанные на максимальное рабочее
давление оборудования. См. раздел Технические
характеристики, page 63.
3. Выполните процедуры, указанные в разделе
Запуск, page 40.
4. Включите главный выключатель питания .
5. Установите целевые значения температуры. См.
раздел Целевые значения, page 35.
6. Нажмите
, чтобы начать циркуляцию жидкости
в режиме встряхивания, пока температура
компонентовАиВнедостигнетцелевых значений.
Для получения подробной информации см. раздел
Режим встряхивания, page 44.
Режим встряхивания
Режим встряхивания ис пользуется в двух целях.
• Он может ускорить подогрев жидкости при
циркуляции.
• Он может упростить промывку и заправку системы.
1. Включите главный выключатель питания
.
2. Для того чтобы войти в режим встряхивания,
нажмите клавишу циркуляции .
3. Для того чтобы изменить скорость в режиме
встряхивания (от J1 до J20), нажимайте стрелку
вверх или вниз
.
Note
Диапазон скорости встряхива
ния
соответствует 3–30 % мощност
и
электродвигателя; режим не в
ключается,
если давление в линии A или B п
ревышает
4,9 МПа (49 бар, 700 фунтов/к
в. дюйм).
4. Для запуска двигателя нажмите
.
5. Для остановки двигателя и выхода из режима
встряхивания нажмите или .
44
333272D
