100
ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ (модификация Н)

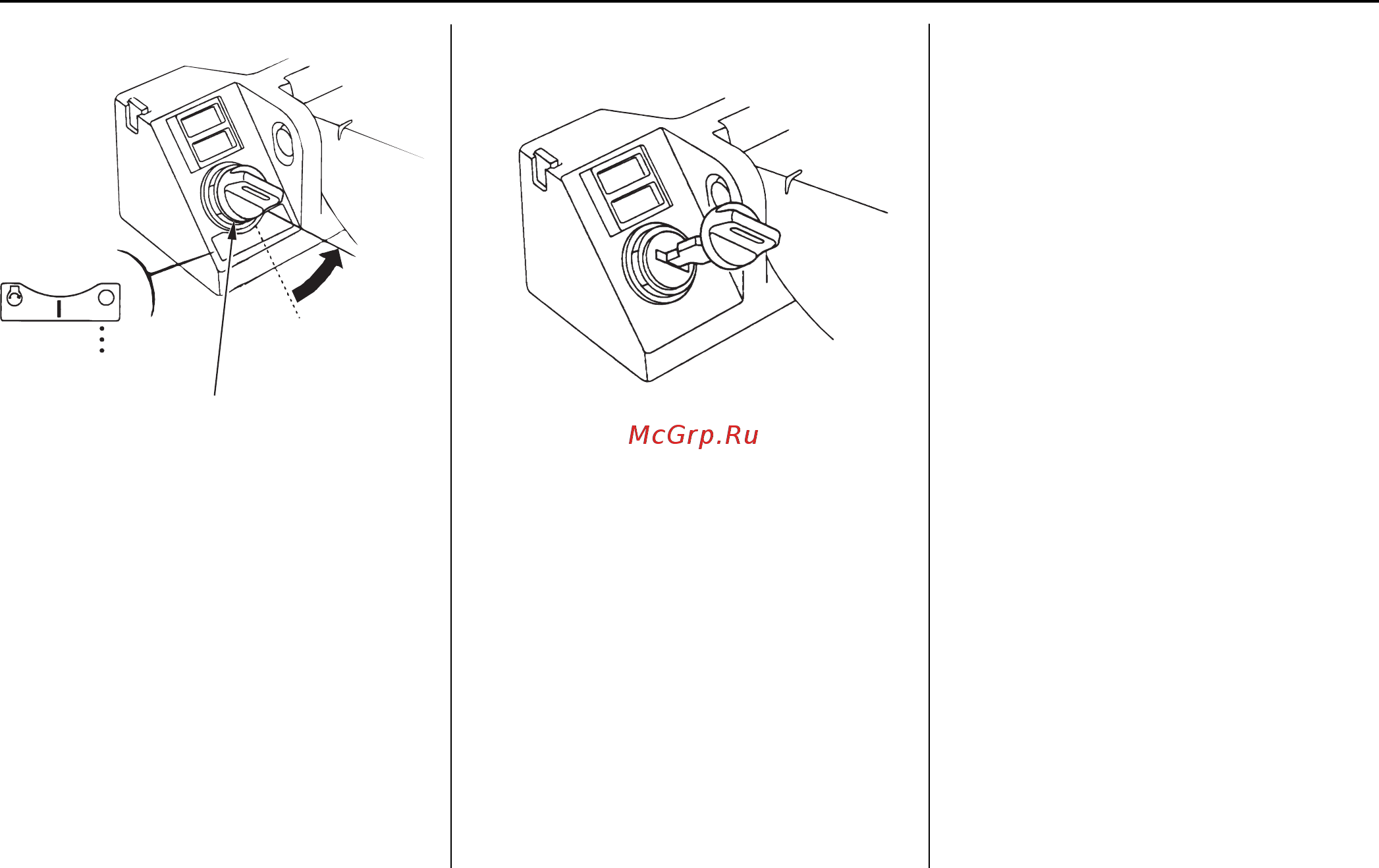

3. Для того чтобы заглушить двигатель,
поверните ключ зажигания в положе
ние OFF (ЗАЖИГАНИЕ ВЫКЛЮЧЕНО).
ПРИМЕЧАНИЕ:
Если двигатель не глохнет при выключе
нии зажигания, отсоедините топливопро
вод от штуцера на двигателе и полностью
вытяните рукоятку ручного управления
воздушной заслонкой.
4. Если судно не используется, то нужно
вынуть ключ зажигания и положить его в
надёжное место.
ВЫКЛ
ВЫКЛ
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
