68
ПУСК ДВИГАТЕЛЯ (модификация R)
7. После пуска двигателя проверьте на
личие водяной струи, вытекающей из
контрольного отверстия. Расход воды,
вытекающей из контрольного отверс
тия, может изменяться в зависимости
от состояния термостата. Это является
нормальным явлением.
Если водяная струя отсутствует или из
контрольного отверстия выходит пар,
заглушите двигатель. Проверьте нали
чие посторонних предметов, загромож
дающих проходное сечение входных
отверстий системы водяного охлажде
ния. При необходимости очистите
входные отверстия от мусора. Проверь
те, не закупорено ли контрольное отве
рстие системы охлаждения. Если водя
ная струя попрежнему не выходит из
контрольного отверстия, необходимо
обратиться для проверки подвесного
мотора к официальному дилеру Honda,
который занимается продажей и обслу
живанием подвесных моторов. До уст
ранения неисправности дальнейшая
эксплуатация подвесного мотора зап
рещается.
8. Проверьте состояние индикатора нор
мального давления масла: индикатор
должен быть включен.
Если индикатор не горит, заглушите дви
гатель и проделайте следующее.
1) Проверьте уровень моторного масла
(см. стр. 47).
2) Если уровень моторного масла в нор
ме, а индикатор не включается, обра
титесь к официальному дилеру Honda,
который занимается продажей и обс
луживанием подвесных моторов.

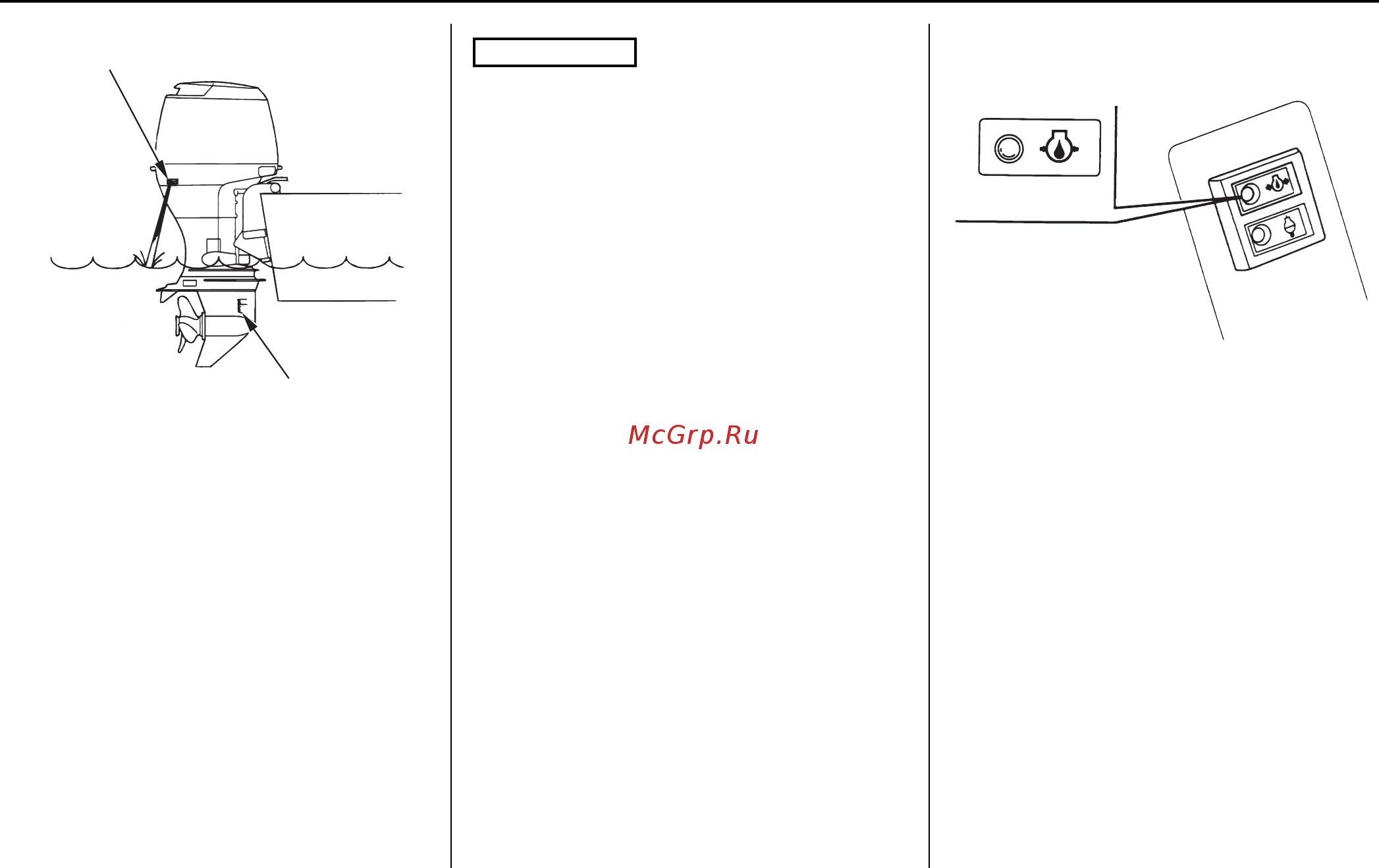

КОНТРОЛЬНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
ВХОДНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
(на каждой стороне)
ВНИМАНИЕ
ИНДИКАТОР НОРМАЛЬНОГО
ДАВЛЕНИЯ МОТОРНОГО
ИСПРАВНО: ВКЛЮЧЕНО
НЕИСПРАВНОСТЬ: МИГАНИЕ
ИЛИ ВЫКЛЮЧЕНО
