Honda BF75A [46/140] Проверка подвесного мотора перед пуском
![Honda BF90A [46/140] Проверка подвесного мотора перед пуском](/views2/1010202/page46/bg2e.png)
46
6. ПРОВЕРКА ПОДВЕСНОГО МОТОРА ПЕРЕД ПУСКОМ
Подвесной мотор модели BF75A/90A ос
нащается 4тактным двигателем жидкост
ного охлаждения, который работает на не
этилированном бензине. Для эксплуата
ции двигателя требуется также моторное
масло. Перед запуском двигателя необхо
димо проверить следующее.
Выполните следующие операции конт
рольного осмотра при неработающем
двигателе.
Снятие и установка
верхнего кожуха двигателя

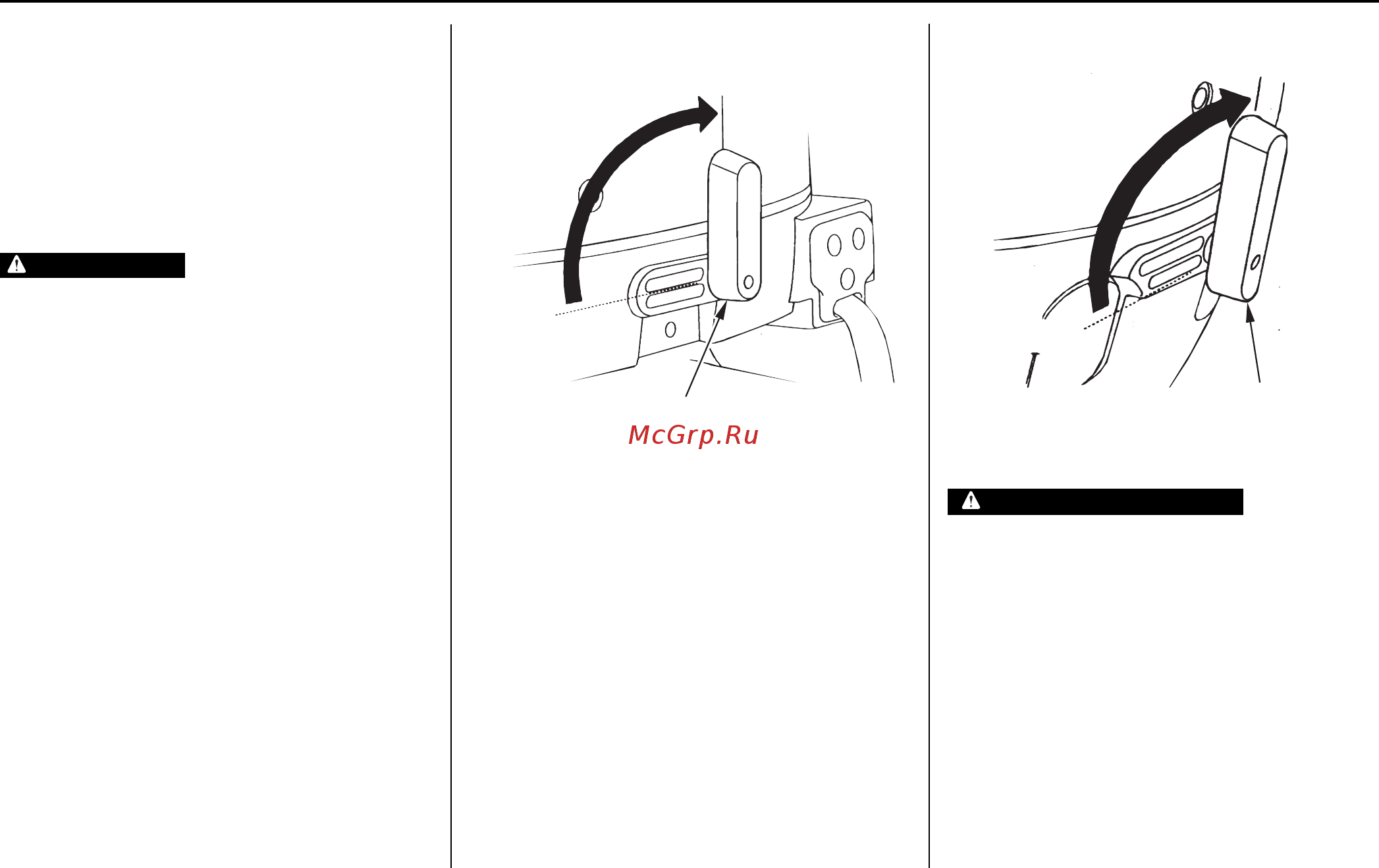

• Для того чтобы снять кожух двигателя,
поднимите вверх передний и задний
рычаги фиксаторов и освободите кожух.
Затем снимите кожух с двигателя.
• Для того чтобы снять капот двигателя,
поднимите вверх передний и задний
рычаги фиксаторов и освободите капот.
Затем снимите капот с двигателя.
Запрещается эксплуатировать под
весной мотор со снятым кожухом дви
гателя. Открытые вращающиеся дета
ли могут причинить травмы.
ФИКСАТОР КОЖУХА ДВИГАТЕЛЯ
ФИКСАТОР КОЖУХА ДВИГАТЕЛЯ
(ЗАДНЯЯ СТОРОНА)
(ПЕРЕДНЯЯ СТОРОНА)
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
ОТКРЫТО
ОТКРЫТО
ЗАКРЫТО
ЗАКРЫТО
