Honda BF75A [106/140] Чистка и промывка подвесного мотора
![Honda BF90A [106/140] Чистка и промывка подвесного мотора](/views2/1010202/page106/bg6a.png)
После эксплуатации судна в водоёме с
грязной или солёной водой нужно тща
тельно промыть подвесной мотор чистой
водой.
1 Вымойте чистой водой подвесной мо
тор снаружи.
2 Снимите крышку промывочного штуце
ра.
3. Установите переходник промывочного
штуцера (дополнительное оборудова
ние).
4. Присоедините водяной шланг к пере
ходнику промывочного штуцера.
5. Откройте кран водопровода и промы
вайте двигатель на протяжении 56 ми
нут.
6. После промывки двигателя отсоедини
те водяной шланг и установите разъём
в транспортное положение.
106
11. ЧИСТКА И ПРОМЫВКА ПОДВЕСНОГО МОТОРА

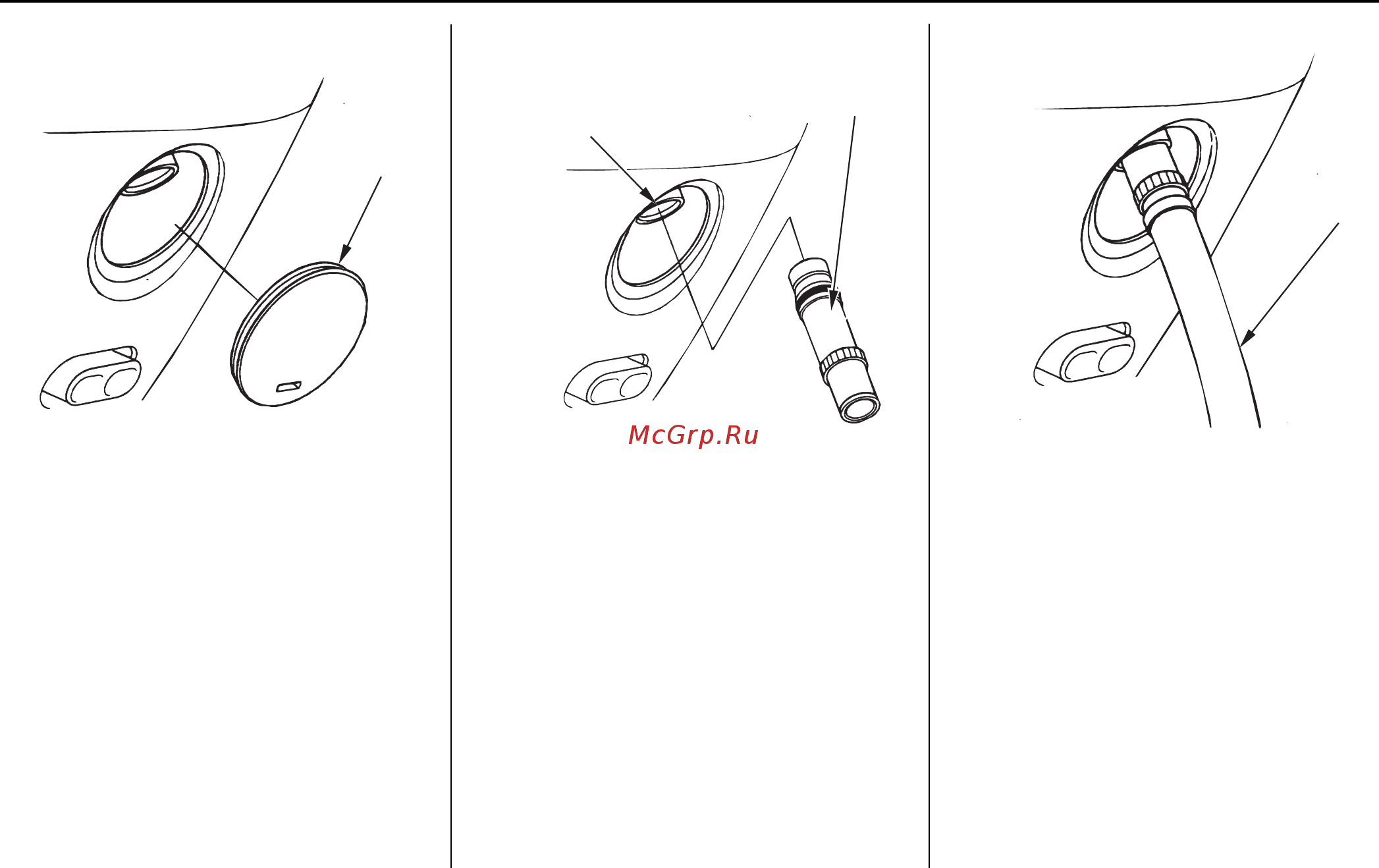

КРЫШКА
ШТУЦЕРА
ПРОМЫВОЧНОГО
ОТВЕРСТИЯ
ПРОМЫВОЧНЫЙ
ШТУЦЕР
ПЕРЕХОДНИК
ПРОМЫВОЧНОГО
ШТУЦЕРА
(поставляется по
отдельному заказу)
ВОДЯНОЙ
ШЛАНГ
