УСТАНОВКА ПОДВЕСНОГО МОТОРА
Расположение подвесного мотора
о высоте
Проверьте, чтобы высота транца лодки со
ответствовала подвесному мотору. Непра
вильное положение по высоте снизит эф
фективность подвесного мотора. Подвес
ной мотор должен быть установлен так,
чтобы антикавитационная плита располага
лась ниже плоскости днища лодки на 025
мм.
• Антикавитационная плита должна
быть расположена на глубине не ме
нее 100 мм (относительно свобод
ной поверхности воды). В противном
случае возможно недостаточное
поступление воды в насос системы
охлаждения и перегрев двигателя.
• При очень низкой установке двига
теля канал холостого хода может
погрузиться в воду, что может зат
руднить пуск двигателя и отрица
тельно сказаться на его работе. Нуж
но убедиться в том, что канал холос
того хода находится на достаточной
высоте при полностью загруженном
и неподвижном судне.
Установка подвесного мотора
1. Заложите силиконовый герметик
(Three bond 1216 или аналогичный
ему) в крепежные отверстия в тран
цевой доске.
2. Установите подвесной мотор на кор
му и закрепите его с помощью бол
тов, шайб и стопорных гаек.
ПРИМЕЧАНИЕ:
Номинальное значение момента затяж
ки: 49 — 59 Нм (5,06,0 кгсм)
Величина номинального момента затяжки
приведена только для справки. Момент за
тяжки гаек может различаться в зависимос
ти от материала корпуса лодки. Прокон
сультируйтесь со специалистами офици
ального дилера Honda, который занимается
продажей и обслуживанием подвесных мо
торов.

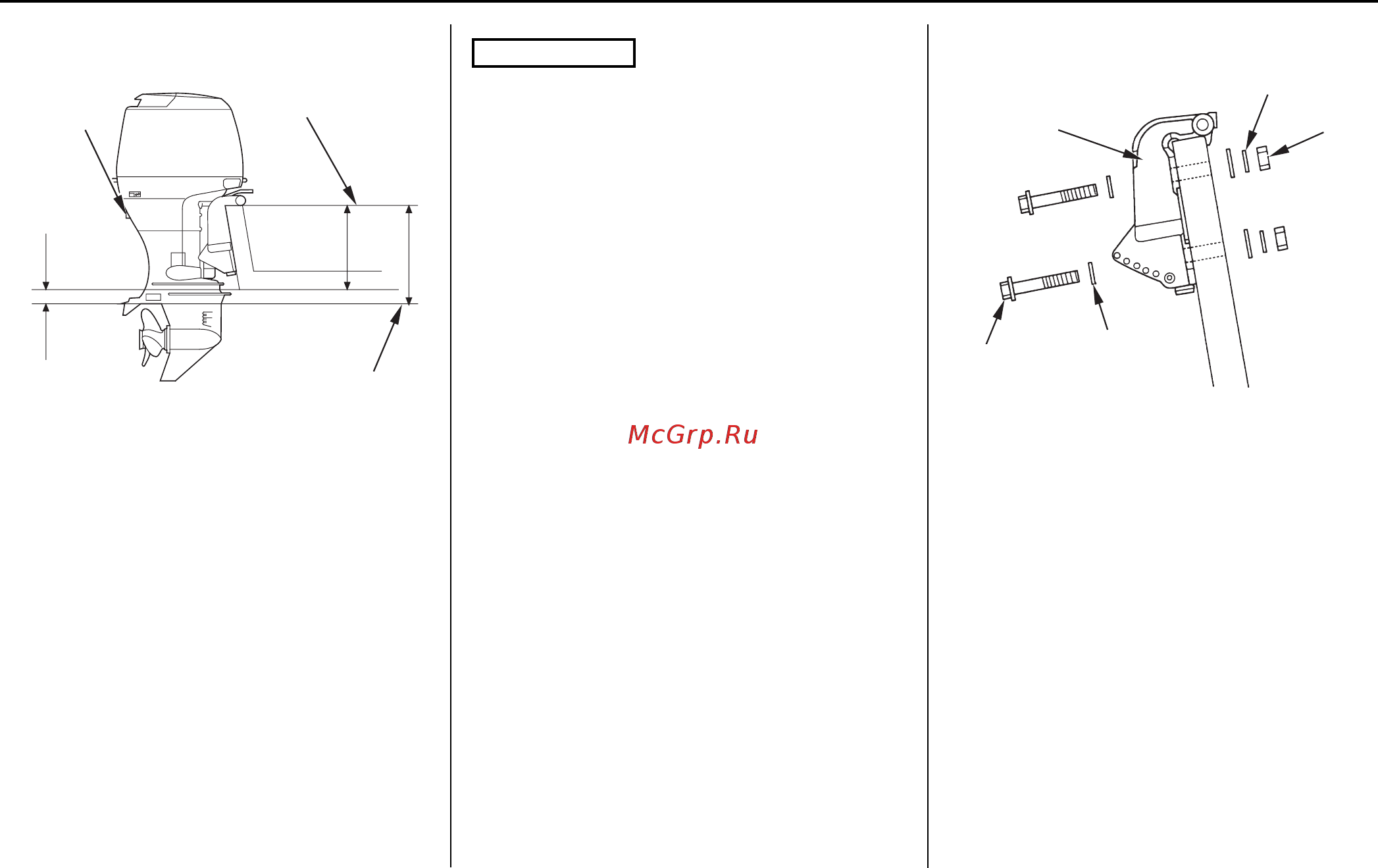

ВЫСОТА
ДЕЙДВУДА
ТРАНЦЕВЫЙ
КРОНШТЕЙН
(СТРУБЦИНА)
ШАЙБА (4)
ГАЙКА
ШАЙБА (8)
БОЛТ
(12X119 мм)
025
мм
КАНАЛ
ХОЛОСТОГО
ХОДА
ВЫСОТА ТРАНЦА
ЛОДКИ
ВНИМАНИЕ
