95
ЭКСПЛУАТАЦИЯ ПОДВЕСНОГО МОТОРА

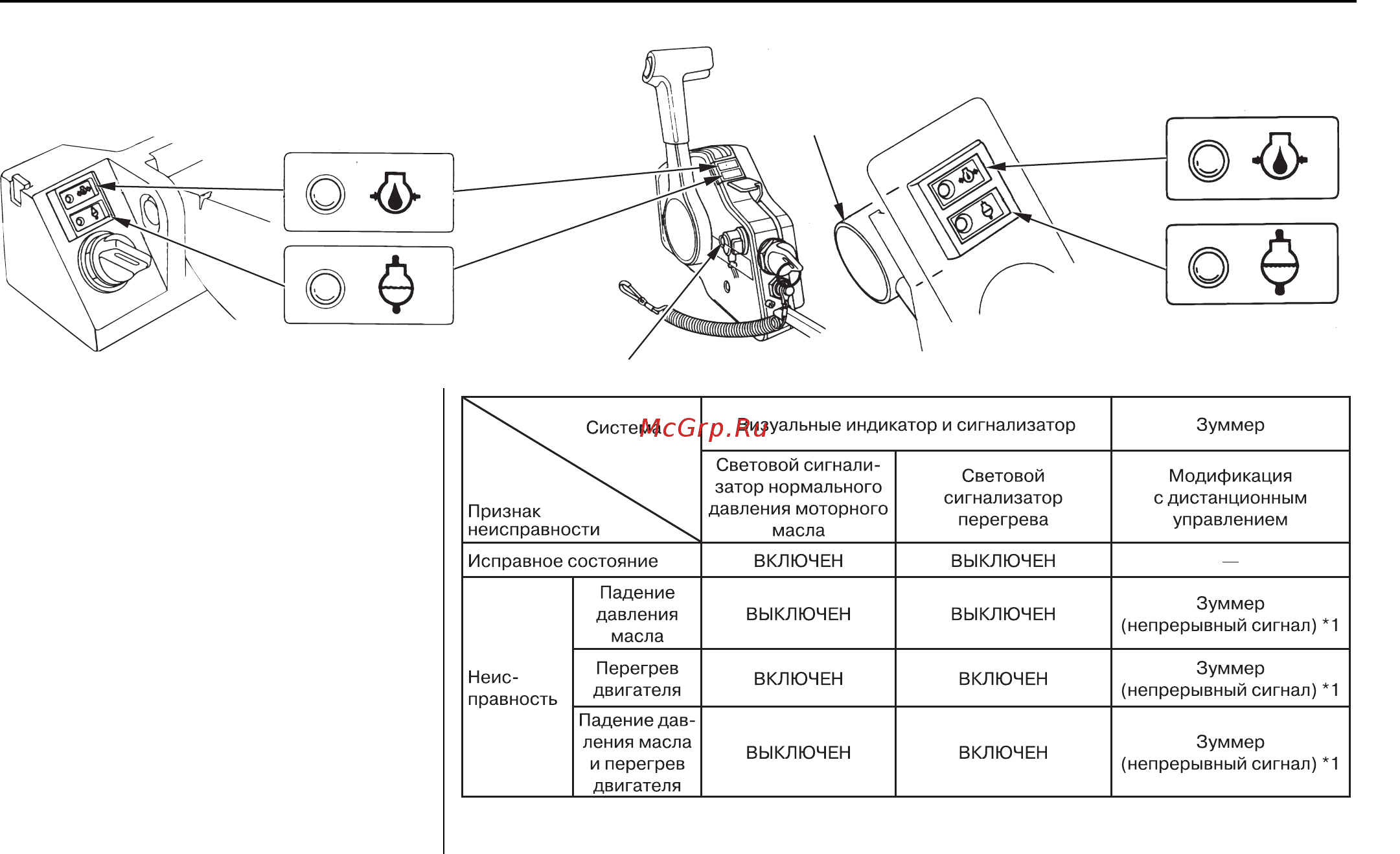

Система защиты двигателя <Сигнали
заторы давления масла
и перегрева двигателя >
При падении давления масла в системе
смазки двигателя и/или при перегреве дви
гателя срабатывает одна или обе системы
предупреждения судоводителя.
В случае срабатывания систем выключается
зеленый индикатор нормального давления
масла или включается красный сигнализатор
перегрева двигателя. Одновременно плавно
снижается частота вращения коленчатого ва
ла двигателя. Кроме того, на модификации
подвесного мотора с дистанционным управ
лением предусмотрено включение постоян
ного зуммера. До устранения неисправности
двигателя частота вращения коленчатого ва
ла не может быть увеличена соответствую
щим поворотом рукоятки акселератора или
перемещением рычага дистанционного уп
равления. После устранения неисправности
обороты двигателя плавно увеличатся.
ДАВЛЕНИЕ
МАСЛА
(ЗЕЛЕНЫЙ)
СИГНАЛИЗАТОР
ПЕРЕГРЕВА
(КРАСНЫЙ)
ДАВЛЕНИЕ
МАСЛА
(ЗЕЛЕНЫЙ)
СИГНАЛИЗАТОР
ПЕРЕГРЕВА
(КРАСНЫЙ)
(СВЕТОВЫЕ
СИГНАЛИЗАТОРЫ)
* 1 Зуммер выключается при частоте вращения коленчатого вала менее 1400 об/мин.
ЗУММЕР
ЗУММЕР
(Модификация Н)
(Модификация Н)
(Модификация R2, R3)
