103
Отсоединение топливопровода
Перед транспортировкой подвесного мо
тора отсоедините и снимите топливопро
вод. Для этого выполните следующее.
Бензин является чрезвычайно легково
спламеняющимся веществом. Пары
бензина взрывоопасны. При взрыве
паров бензина возможны серьезные
травмы или гибель людей.
• Будьте осторожны, чтобы не про
лить бензин. Пролитое топливо или
его пары могут воспламениться. В
случае пролива вытрите на сухо все
брызги и подтеки топлива, прежде
чем ставить подвесной мотор на
хранение или перевозить его.
• Запрещается курить или прибли
жать открытое пламя или искрящие
предметы к месту слива или хране
ния топлива.
(СО СТОРОНЫ ПОДВЕСНОГО МОТОРА)

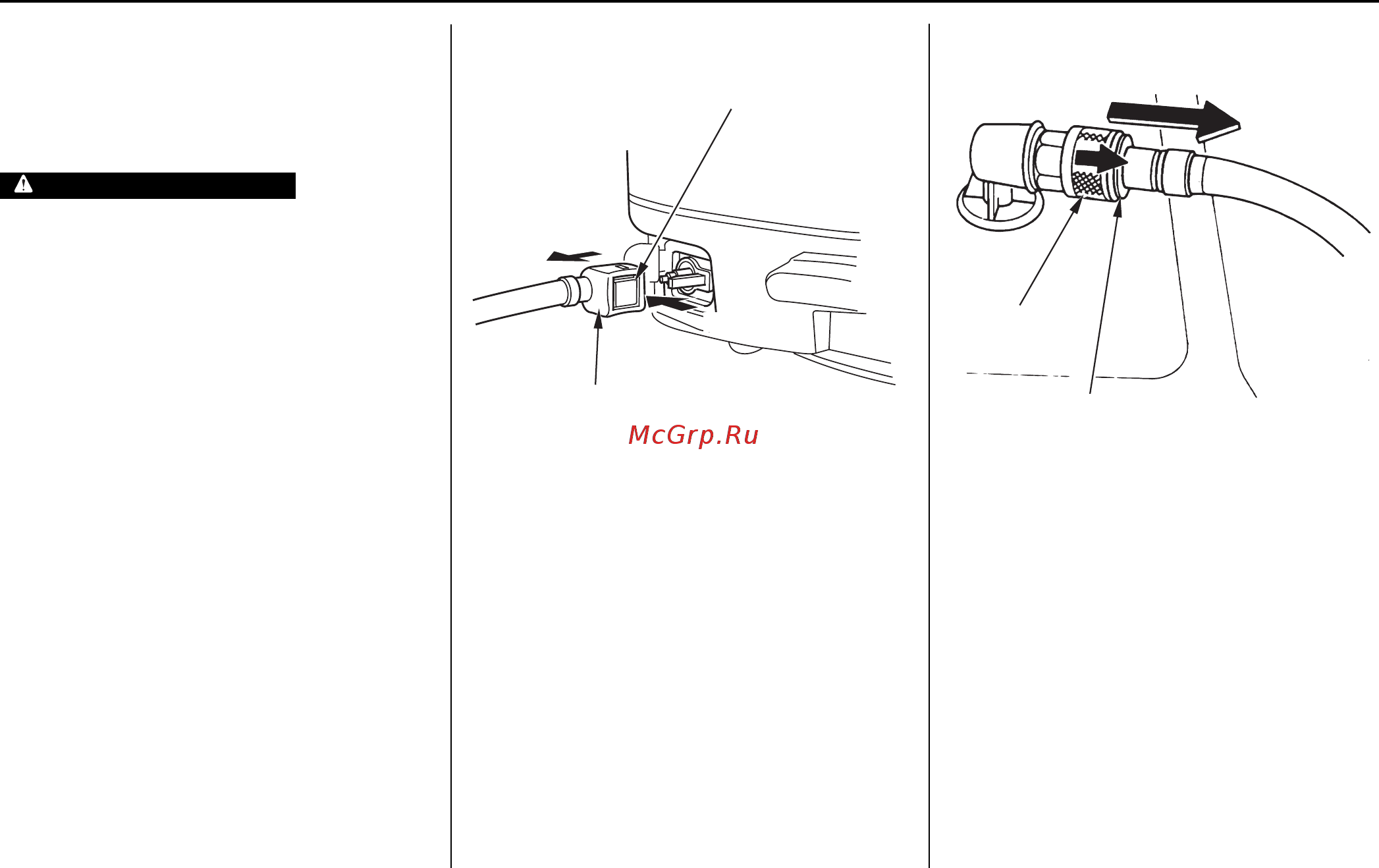

1. Нажимая на фиксирующий зажим шту
цера, потяните за штуцер топливопро
вода и отсоедините топливопровод от
подвесного мотора.
(НА ТОПЛИВНОМ БАКЕ)
2. Сдвиньте муфту штуцера топливопро
вода и, потянув за штуцер, отсоедини
те топливопровод от топливного бака.
СОБАЧКА
ПОТЯНУТЬ
НАЖАТЬ
РАЗЪЁМ ТОПЛИВОПРОВОДА
РАЗЪЁМ ТОПЛИВОПРОВОДА
КРЫШКА
ПРЕДУПРЕЖДЕНИЕ
10. ТРАНСПОРТИРОВКА
