122
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА

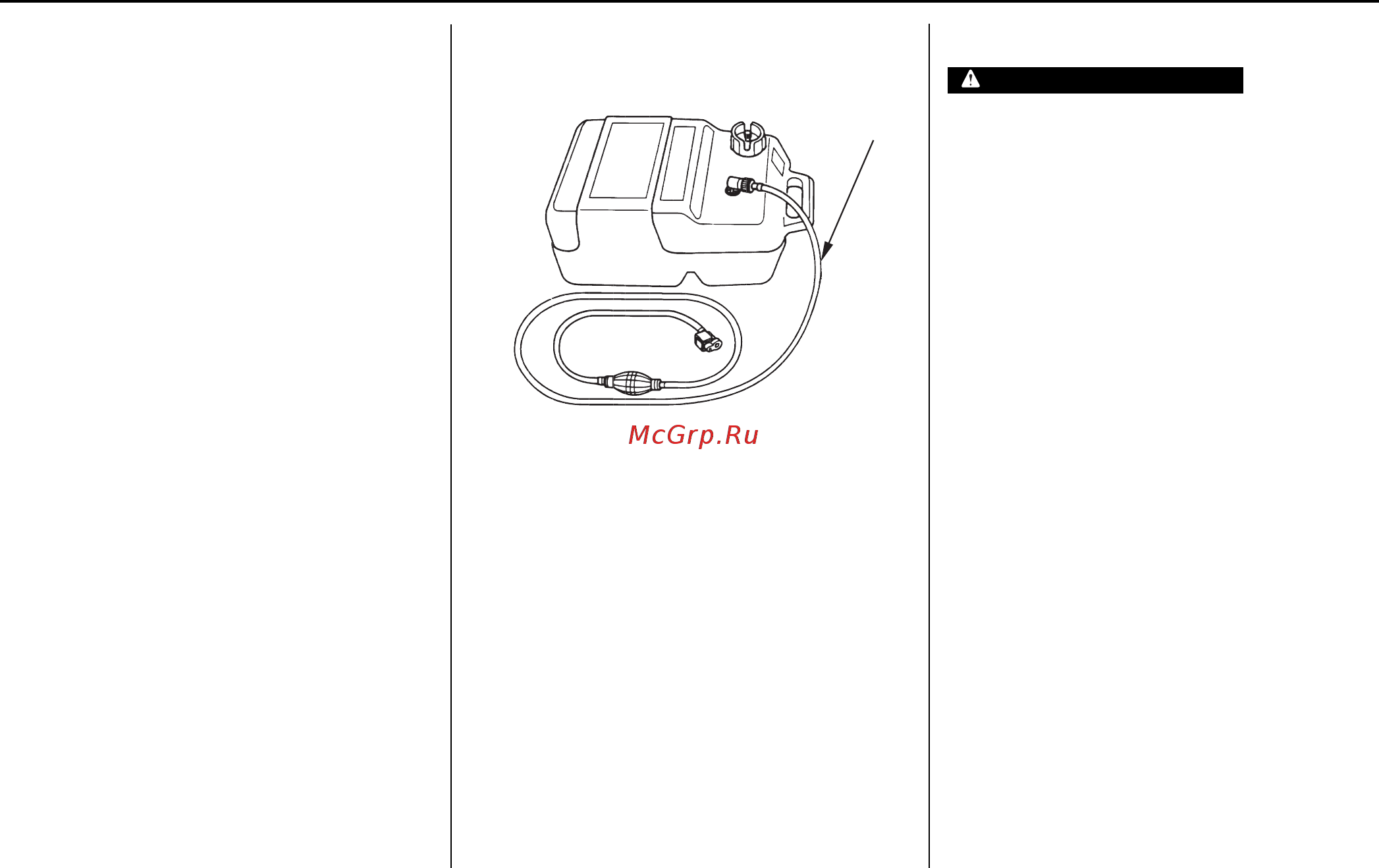

4. Присоедините топливопровод к штуце
ру.
Откройте вентиляционный клапан и сде
лайте несколько качков ручным топливо
подкачивающим насосом, чтобы подать
бензин в топливопровод. Проверьте нали
чие течи бензина.
ПРИМЕЧАНИЕ:
Если снижение развиваемой двигателем
мощности или затрудненный пуск были
вызваны наличием в топливном фильтре
большого количества воды и отложений
грязи, то необходимо проверить состоя
ние топливного бака. При необходимости
промойте топливный бак.
Топливный бак и фильтр
топливоприёмника
Периодичность промывки топливного
бака:
Ежегодно или через 200 моточасов.
<Промывка топливного бака>
Бензин является чрезвычайно легково
спламеняющимся веществом. Пары
бензина взрывоопасны. При взрыве
паров бензина возможны серьезные
травмы или гибель людей. Запрещает
ся курить, пользоваться открытым пла
менем или вносить искрящие предме
ты в рабочую зону. ХРАНИТЕ БЕНЗИН В
МЕСТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
• Всегда работайте только в хорошо
проветриваемых помещениях.
• Проверьте, чтобы бензин, слитый
из подвесного мотора, хранился в
закрытой безопасной емкости.
• Будьте осторожны, чтобы не про
лить бензин при промывке топлив
ного бака и фильтра. Пролитое топ
ливо или его пары могут воспламе
ниться. В случае пролива вытрите
насухо брызги и подтеки топлива,
прежде чем пускать двигатель.
ПРЕДУПРЕЖДЕНИЕ
ТОПЛИВОПРОВОД
