60
ПУСК ДВИГАТЕЛЯ (модификация Н)
ИСПРАВНО: ВКЛЮЧЕНО
НЕИСПРАВНОСТЬ: МИГАНИЕ
ИЛИ ВЫКЛЮЧЕНО
9. Проверьте состояние индикатора нор
мального давления масла: индикатор
должен быть включен.
Если индикатор не горит, заглушите дви
гатель и проделайте следующее.
1) Проверьте уровень моторного масла
(см. стр. 47).
2) Если уровень моторного масла в нор
ме, а индикатор не включается, обра
титесь к официальному дилеру Honda,
который занимается продажей и обс
луживанием подвесных моторов.
10. Прогрейте двигатель, соблюдая следу
ющие рекомендации: При температуре ок
ружающего воздуха выше 5°C дайте дви
гателю поработать на холостом ходу в те
чение 23 минут. При температуре окружа
ющего воздуха ниже 5°C прогревайте дви
гатель не менее 5 минут при частоте вра
щения коленчатого вала около 2000 мин
1
(об/мин).
Если двигатель не прогрет до нормальной
рабочей температуры, он не сможет разви
вать номинальную мощность.
ПРИМЕЧАНИЕ:
Перед отходом от причала проверьте функ
ционирование аварийного выключателя
двигателя.

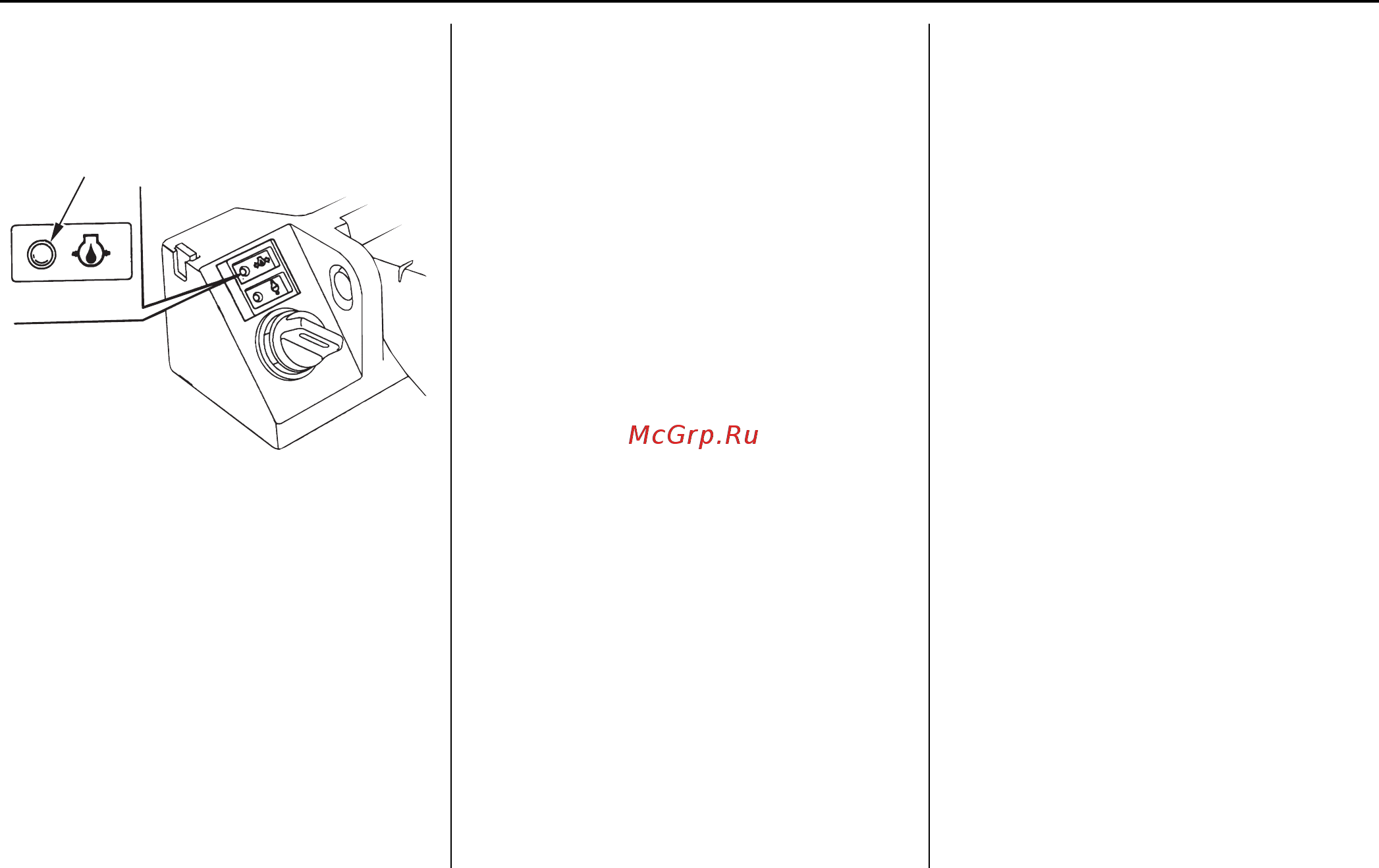

ИНДИКАТОР НОРМАЛЬНОГО
ДАВЛЕНИЯ МОТОРНОГО МАСЛА
