19
ОРГАНЫ УПРАВЛЕНИЯ (модификация Н)
ПЕРЕДНИЙ ХОД: Судно идёт вперед.
НЕЙТРАЛЬ: Двигатель отключен от греб
ного винта. Судно не имеет хода.
ЗАДНИЙ ХОД: Судно двигается назад.

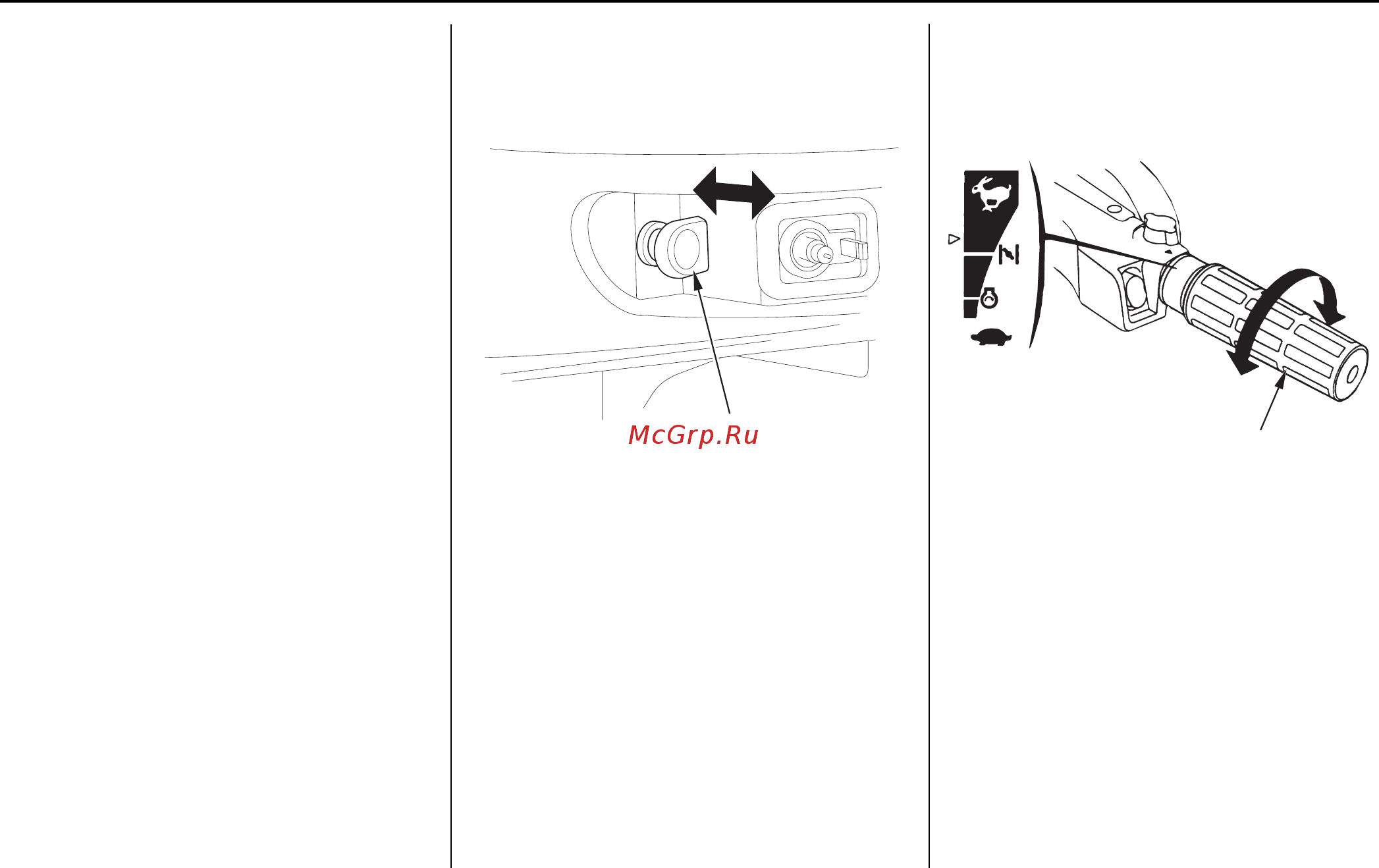

Ручка управления
воздушной заслонкой
Для облегчения запуска холодного двига
теля нужно вытянуть ручку воздушной зас
лонки непрогретого двигателя Вытягива
ние ручки управления воздушной заслонки
обогащает рабочую смесь.
Рукоятка акселератора
Обороты двигателя регулируются поворо
том рукояти по или против часовой стрел
ки. Поворот ручки по часовой стрелке
уменьшает обороты двигателя, против ча
совой стрелки увеличивает обороты дви
гателя.
РУЧКА ВОЗДУШНОЙ ЗАСЛОНКИ
РУКОЯТКА АКСЕЛЕРАТОРА
УВЕЛИЧЕНИЕ
ОБОРОТОВ
ДВИГАТЕЛЯ
УМЕНЬШЕНИЕ
ОБОРОТОВ
ДВИГАТЕЛЯ
ОТКРЫТЬ
ЗАКРЫТО
