110

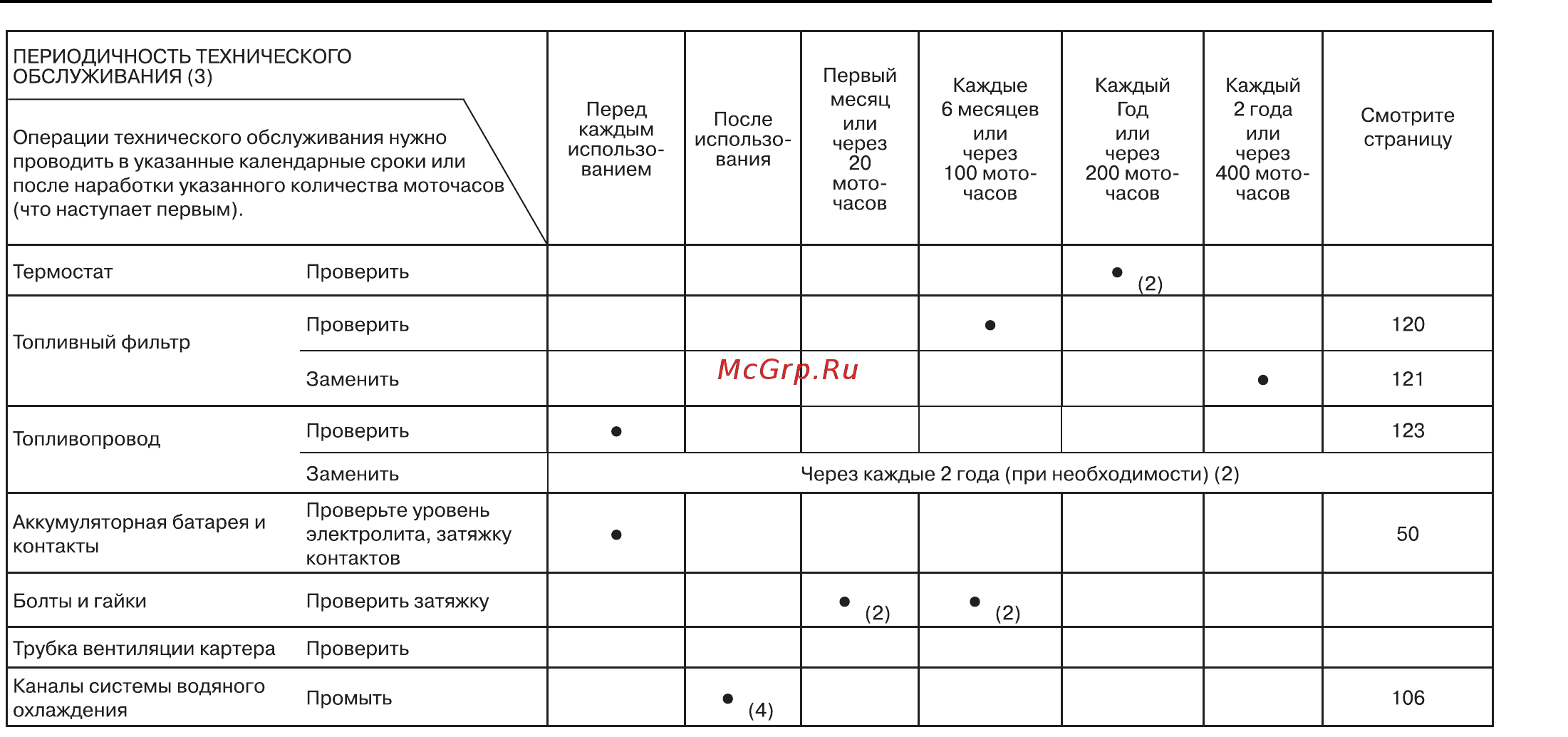

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
ПРИМЕЧАНИЕ:
(1) При эксплуатации подвесного мотора в соленой воде смазку необходимо выполнять чаще.
(2) Если вы не располагаете необходимым инструментом и не обладаете навыками слесарямеханика, то данные операции должны выполняться силами
официального дилера Honda, специализирующегося на продаже и обслуживании подвесных моторов. Описание выполнения операций технического
обслуживания приведено в соответствующем РУКОВОДСТВЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И РЕМОНТУ.
(3) Если подвесной мотор используется для профессиональных или коммерческих целей, то для точного определения времени технического обслужива
ния необходимо вести учет отработанных моточасов.
(4) При эксплуатации подвесного мотора в соленой, мутной или загрязненной воде необходимо промывать систему охлаждения двигателя после каждого
рабочего дня.
