118
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА

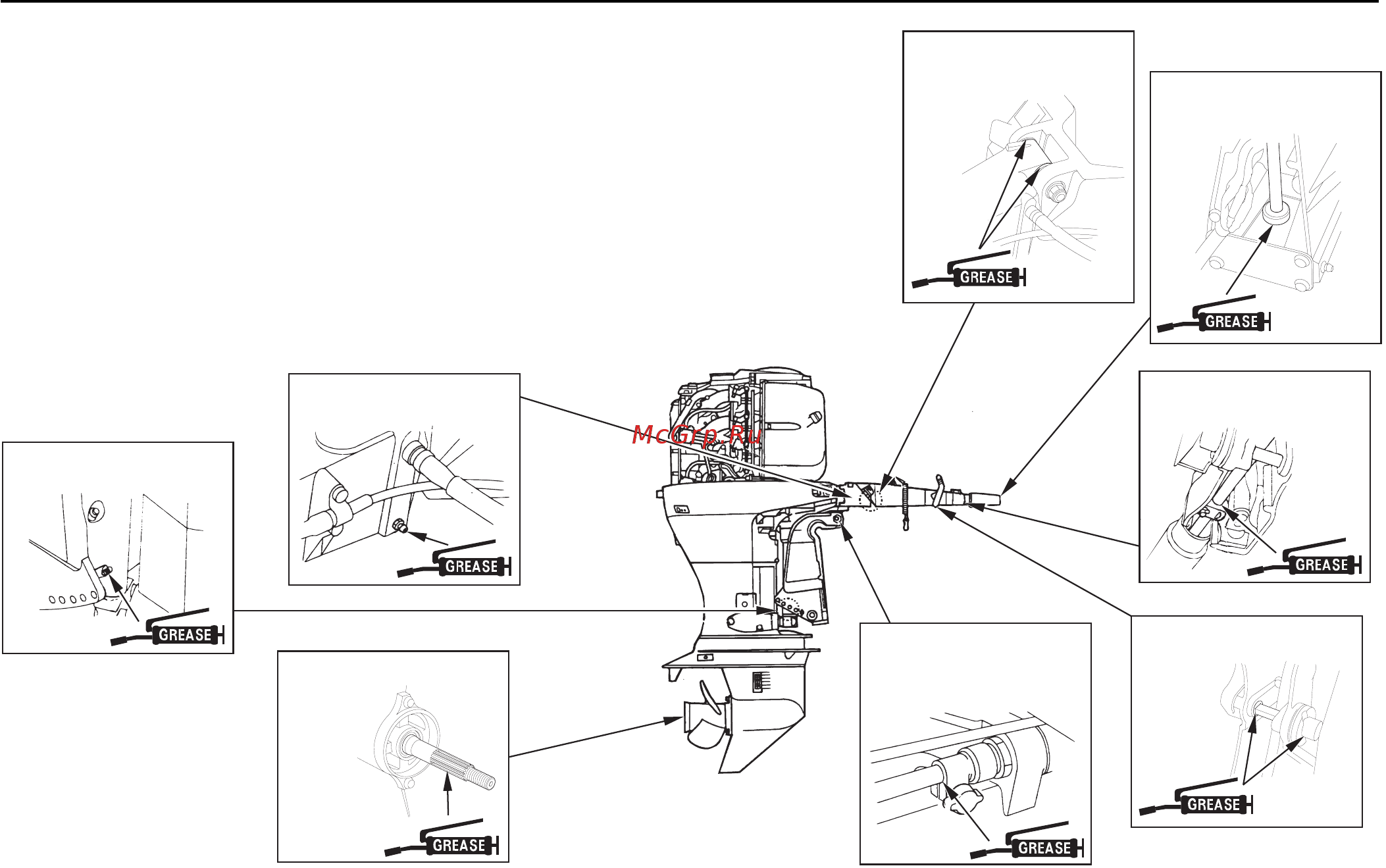

Смазка наружных подвижных частей
Протрите подвесной мотор снаружи ветошью, смоченной в чистом масле. Смажьте
морской противокоррозионной смазкой показанные на рисунках части подвесного мотора:
Периодичность проведения смазки:
Первая смазка выполняется через 20 моточасов или спустя месяц после приобретения
подвесного мотора, в дальнейшем через 100 моточасов или 6 месяцев.
ПРИМЕЧАНИЕ:
• Смажьте антикоррозионным маслом те шарниры, куда не может проникнуть
консистентная смазка.
• При эксплуатации подвесного мотора в соленой воде смазку необходимо выполнять
чаще.
ШАРНИР ПОДВЕСКИ
МОТОРА
ШЛИЦЕВОЙ ХВОСТОВИК
ГРЕБНОГО ВАЛА
КРОНШТЕЙН
РУМПЕЛЯ
ОСЬ РУМПЕЛЯ
(подъем румпеля)
ОСЬ РЫЧАГА ПЕРЕКЛЮЧЕ
НИЯ МУФТЫ РЕВЕРСА
ДЕМПФЕР УПРАВЛЕНИЯ
КУРСОМ
ВАЛ РУКОЯТКИ
АКСЕЛЕРАТОРА
РЕГУЛЯТОР ТРЕНИЯ
НА РУКОЯТКЕ
АКСЕЛЕРАТОРА
