20

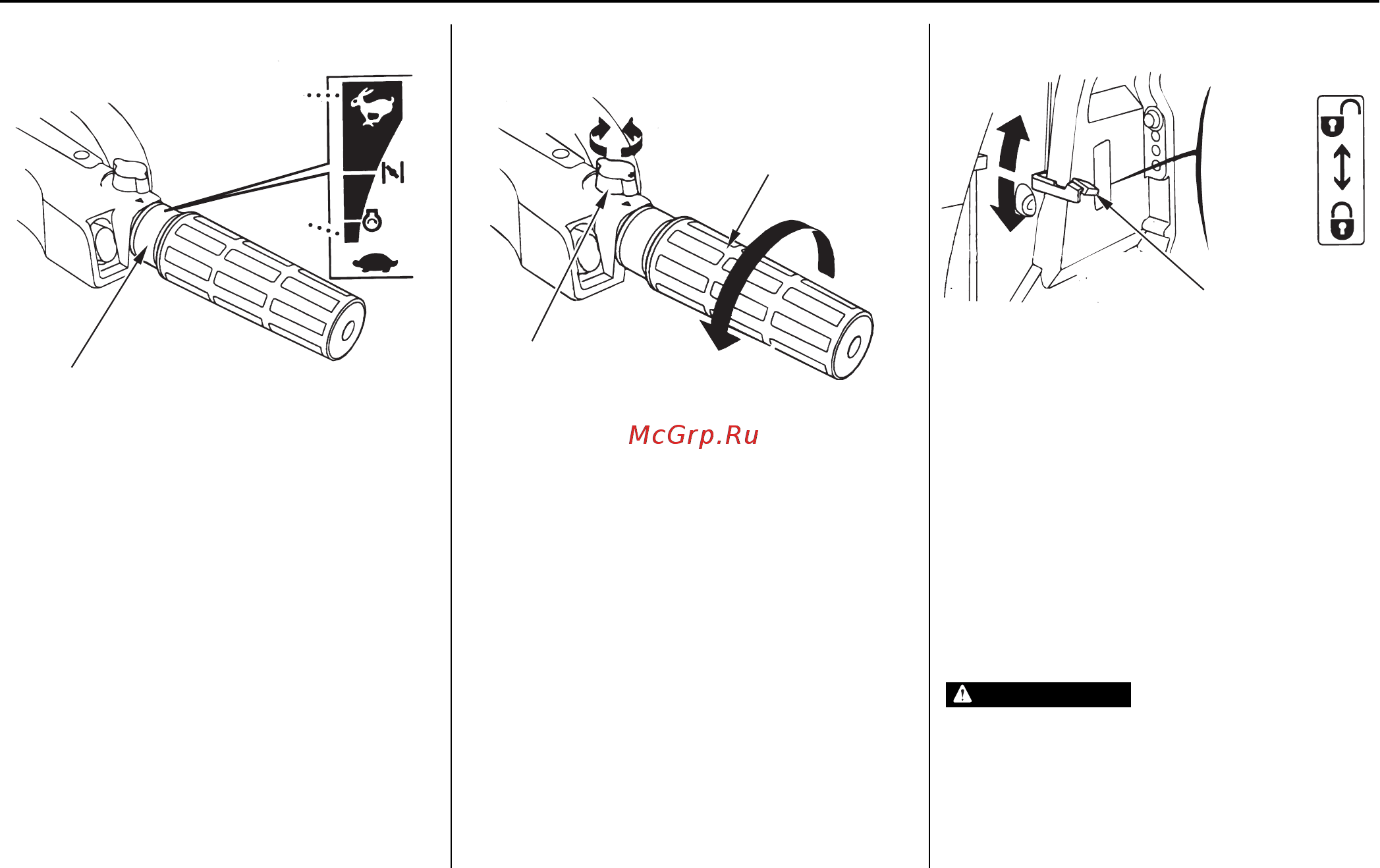

ОРГАНЫ УПРАВЛЕНИЯ (модификация Н)
Указатель положения
дроссельной заслонки
Пиктограмма на рукоятке указывает на
обороты двигателя.
Маховичок фиксатора
рукоятки акселератора
Используйте маховичок фиксатора рукоятки
акселератора при длительном движении с
постоянной скоростью. Поверните махови
чок по часовой стрелке, для того чтобы за
фиксировать рукоятку акселератора в требу
емом положении. Для отпускания рукоятки
акселератора поверните маховичок против
часовой стрелки.
Рукоятка регулирования наклона/
подъёма (модификация G)
ПОДЪЁМ — Двигатель можно поднимать
из воды
ХОДОВОЕ ПОЛОЖЕНИЕ (ФИКСАЦИЯ) —
Двигатель должен быть зафиксирован
Используйте рычаг для временного подъема
подвесного мотора из воды, когда лодка дви
жется по мелководному участку, подходит к
причалу или устанавливается на якорь на
мелководье. При поднятой рукоятке расцеп
ляется замок подвесного мотора и его можно
поднять из воды. При опускании рукоятки
подвесной мотор фиксируется.
Перед началом движения проверьте, что
бы рукоятка подъема из воды была опу
щена и подвесной мотор зафиксирован.
В противном случае, при движении зад
ним ходом, подвесной мотор может под
няться из воды и травмировать пассажи
ра (пассажиров).
ВЫСОКИЕ
ОБОРОТЫ
ДВИГАТЕЛЯ
УКАЗАТЕЛЬ ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
НИЗКИЕ
ОБОРОТЫ
РУКОЯТКА
РЕГУЛИРОВАНИЯ
НАКЛОНА/ПОДЪЁМА
РУКОЯТКА
АКСЕЛЕРАТОРА
ОТПУСТИТЬ
ПОДЪЁМ
ПОДЪЁМ
ХОДОВОЕ
ПОЛОЖЕНИЕ
(Фиксация)
ХОДОВОЕ
ПОЛОЖЕНИЕ
(Фиксация)
МАХОВИЧОК
ФИКСАТОРА РУКОЯТКИ
АКСЕЛЕРАТОРА
ЗАФИКСИ
РОВАТЬ
ВНИМАНИЕ
