114
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
Свечи зажигания
Для обеспечения нормальной работы дви
гателя свечи зажигания должны быть сво
бодны от отложений, и между электродами
свечи должен быть установлен правильный
зазор.
При работе двигателя свечи зажигания наг
реваются до очень высокой температуры и
продолжают оставаться горячими еще не
которое время после выключения двигате
ля. Дайте двигателю остыть, прежде чем
приступать к техническому обслуживанию
свечей зажигания.
Периодичность проверки и регулировки:
Через каждые 100 моточасов или 6 меся
цев.
Периодичность замены:
Через каждые 200 моточасов или через
год.
Рекомендуемые свечи зажигания:
DRTEA(NGK)
X22ESRU (DENSO)
Используйте только рекомендованные све
чи зажигания или полностью эквивалентные
им по характеристикам и качеству. Если ис
пользовать свечи зажигания с неподходя
щей тепловой характеристикой, то это мо
жет привести к выходу двигателя из строя.

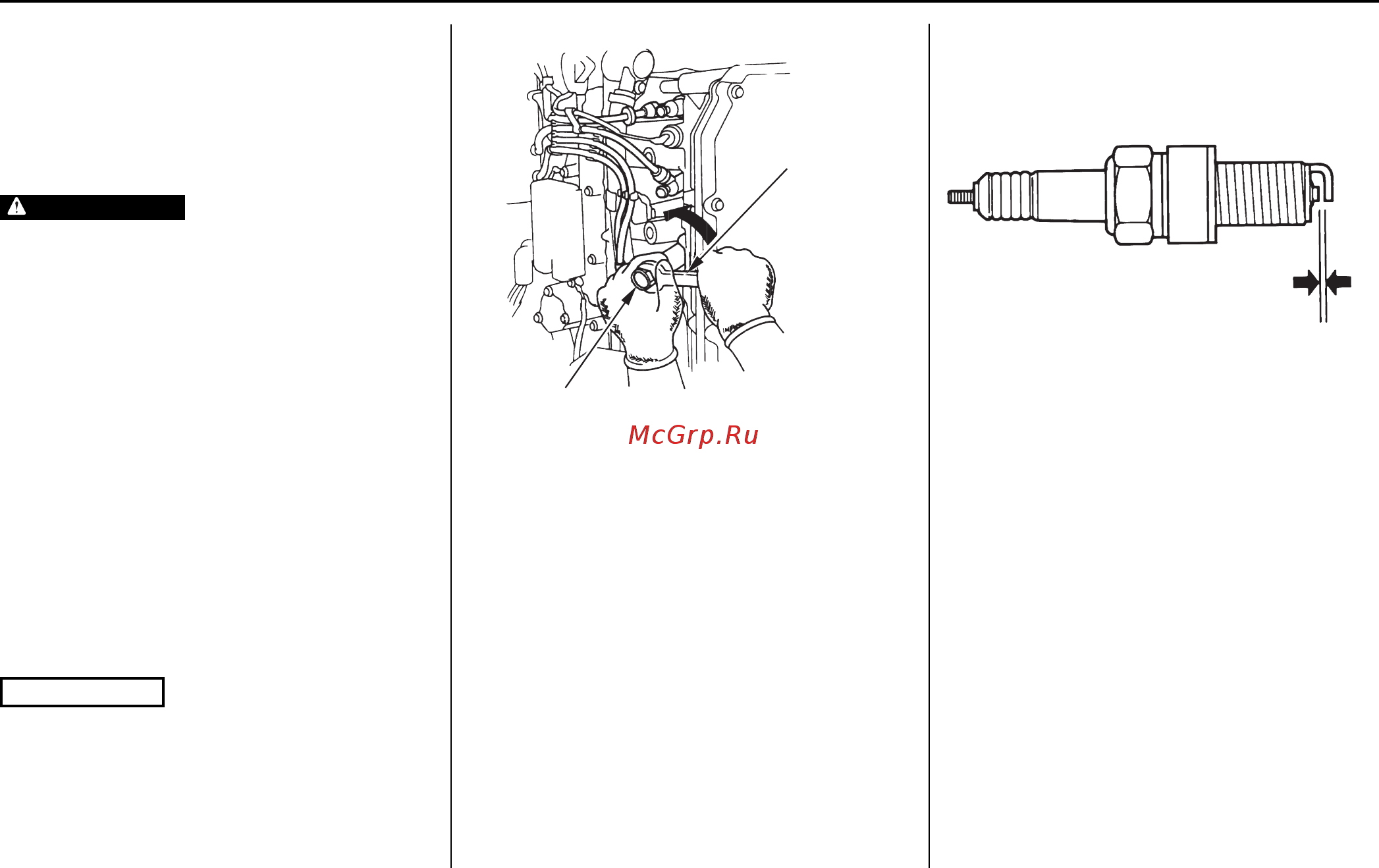

1. Снимите верхний кожух двигателя.
2. Снимите наконечники со свечей зажига
ния.
3. С помощью свечного ключа и накидного
ключа на 17 мм, имеющихся в комплекте
инструмента, выверните свечи зажига
ния.
4. Осмотрите свечи зажигания. Свечи зажи
гания не подлежат дальнейшему исполь
зованию и должны быть заменены при
наличии очевидных признаков износа,
трещин или сколов на изоляторе. Если
предполагается дальнейшее использо
вание свечи зажигания, то очистите ее с
помощью проволочной щетки.
5. Измерьте с помощью плоского щупа за
зор между электродами свечей зажига
ния.
Величина зазора должна составлять
0,60 0,70 мм. При необходимости отре
гулируйте величину зазора, осторожно
подгибая боковой электрод.
6. Вверните свечи зажигания вручную, для
того чтобы избежать закусывания и пов
реждения резьбы в отверстии.
7. После посадки свечи на уплотнительную
шайбу затяните свечу с помощью торце
вого ключа, предназначенного для све
чей зажигания. Затяжка свечи должна
обеспечить необходимое сжатие уплот
нительной шайбы.
ВНИМАНИЕ
ВНИМАНИЕ
РОЖКОВЫЙ КЛЮЧ
14 X 17 мм
СВЕЧНОЙ КЛЮЧ
0,60—0,70 мм
