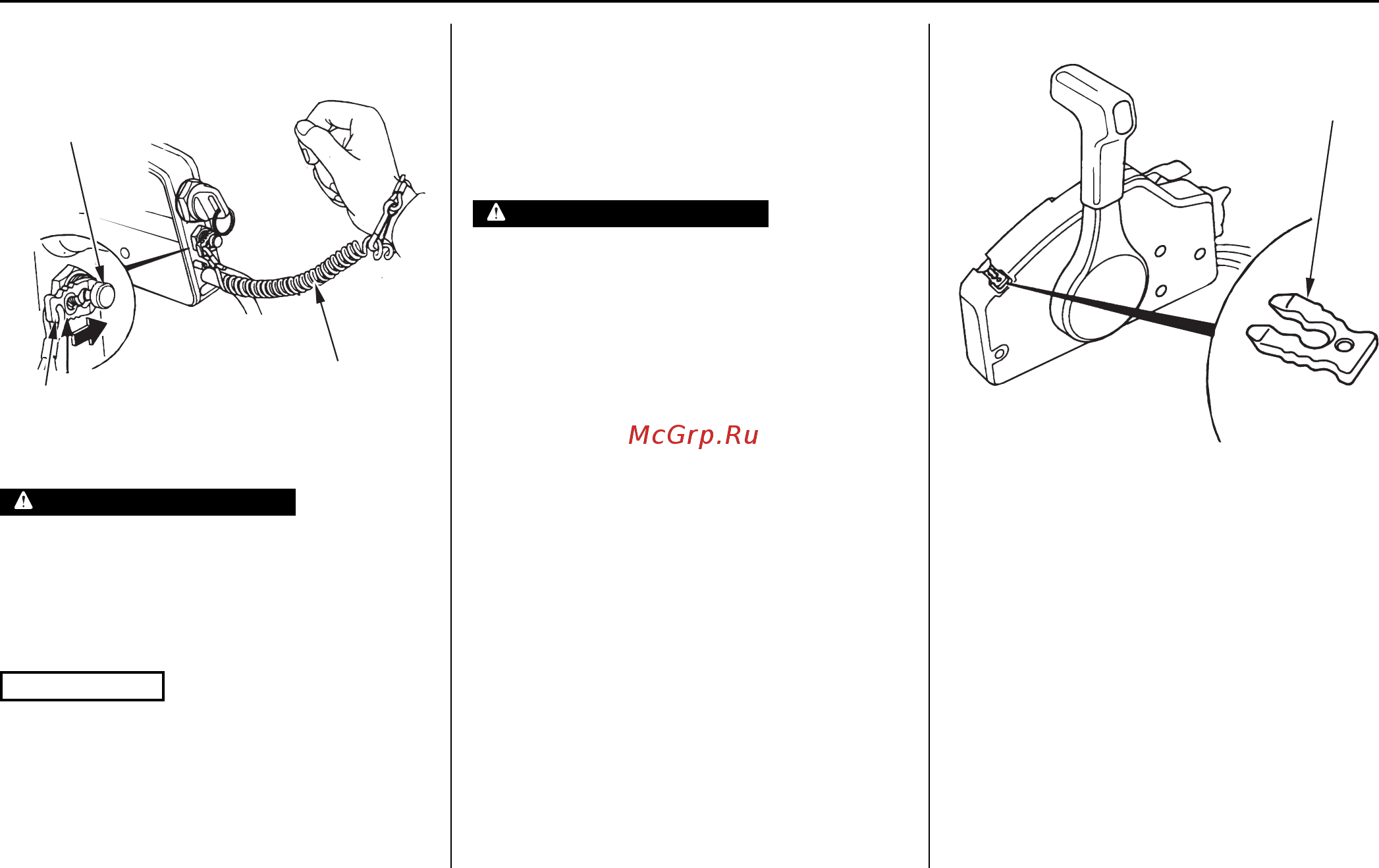

ЛИНЬ
АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
ЧЕКА АВАРИЙНОЙ
ОСТАНОВКИ
ДВИГАТЕЛЯ
ЧЕКА АВАРИЙНОЙ
ОСТАНОВКИ
ДВИГАТЕЛЯ
АВАРИЙНЫЙ
ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
(модификация Rl)
Отработавшие газы двигателя содер
жат токсичный оксид углерода. Запре
щается пускать двигатель в плохо про
ветриваемом помещении, например, в
эллинге.
Во избежание выхода двигателя из
строя изза перегрева запрещается
пускать двигатель, если гребной винт
находится в воздухе и не погружен в
воду.
1. Установите чеку, расположенную на
конце аварийного линя, на аварий
ный выключатель двигателя. Другой
конец аварийного линя надежно
прикрепите к запястью руки судово
дителя.
Если аварийный линь не будет надежно
прикреплен к руке, то при падении су
доводителя со своего места или за борт
неуправляемая лодка может серьезно
травмировать как его самого, так и пас
сажиров. Кроме того, могут пострадать
находящиеся поблизости люди. Перед
тем как пускать двигатель, надёжно
присоедините аварийный линь к руке.
ПРИМЕЧАНИЕ:
Пуск двигателя заблокирован, если чека не
вставлена в выключатель аварийной оста
новки.
Запасная чека аварийного выключателя
двигателя находится в гнезде на коробке
дистанционного управления. Используйте
запасную чеку аварийного выключателя
двигателя для пуска двигателя при отсут
ствии аварийного линя с чекой, например,
при падении судоводителя за борт.
61
ПУСК ДВИГАТЕЛЯ (модификация R)
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
