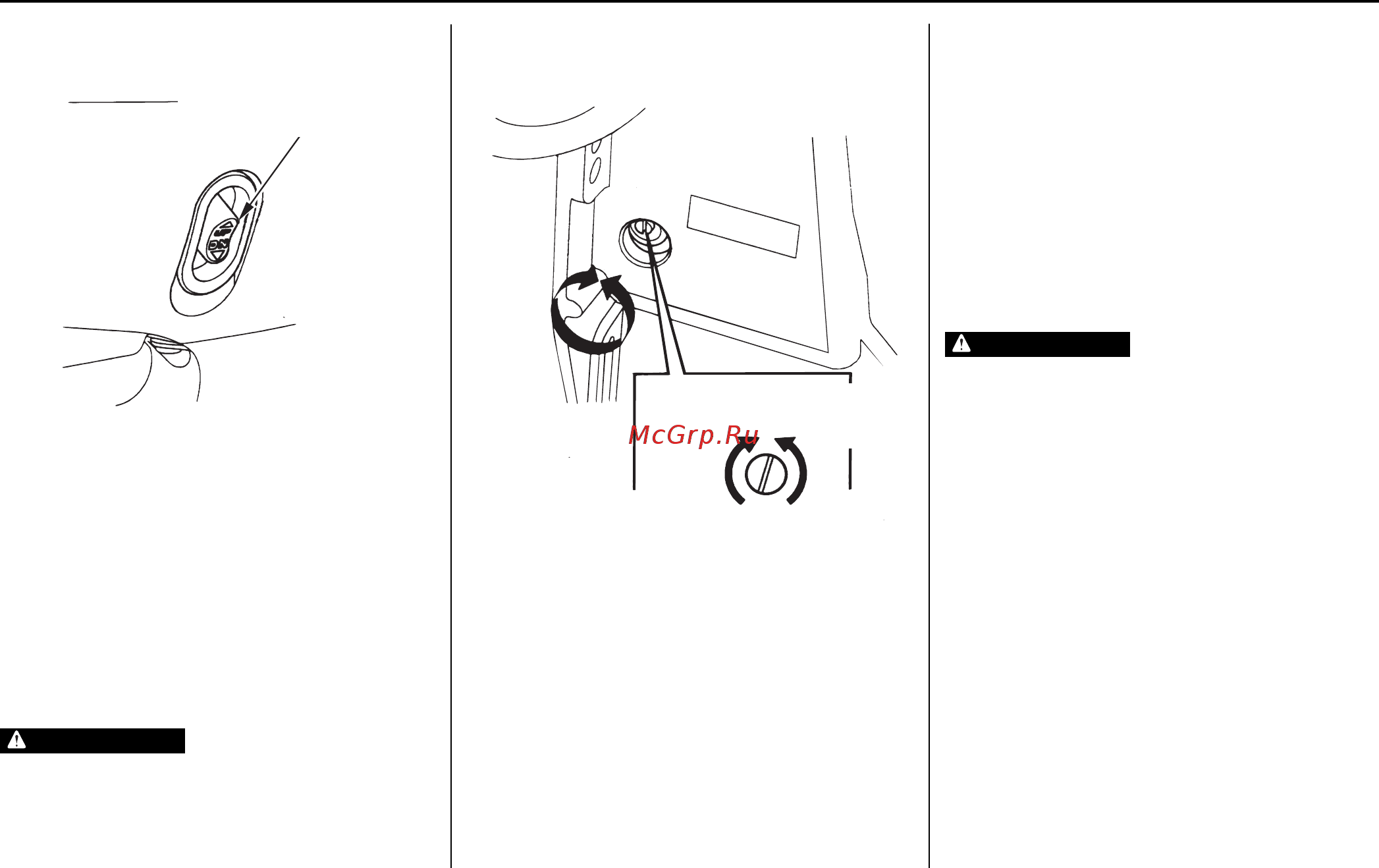

ЭКСПЛУАТАЦИЯ ПОДВЕСНОГО МОТОРА (Модификация Т)
Выключатель сервопривода
подъема подвесного мотора из воды
Если Вы находитесь на удалении от пульта
дистанционного управления, где находит
ся выключатель регулировки положения
подвесного мотора, то можно воспользо
ваться выключателем на самом подвес
ном моторе. Этот выключатель работает
точно также как и тот, что расположен на
рычаге дистанционного управления.
Не пользуйтесь выключателем на под
весном моторе во время движения.
Клапан отключения сервопривода
Если сервопривод подъема не функциони
рует (например, изза разряженной акку
муляторной батареи или неисправного
выключателя сервопривода), то подвесной
мотор можно поднять или опустить вруч
ную. Для этого необходимо отключить сер
вопривод. Для подъема подвесного мотора
вручную отверните с помощью отвертки
клапан отключения сервопривода на один
два оборота (против часовой стрелки).
Клапан расположен под транцевым кронш
тейном.
ВНИМАНИЕ
Запрещается отворачивать клапан
отключения сервопривода более чем
на два оборота. В противном случае
подвесной мотор нельзя будет поднять
из воды после закрытия клапана.
После подъема или опускания подвесного
мотора вручную необходимо закрыть кла
пан, для того чтобы зафиксировать под
весной мотор.
Перед тем как пускать двигатель закройте
и надежно затяните клапан отключения
сервопривода. В противном случае под
весной мотор может подняться при вклю
чении заднего хода.
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА ИЗ ВОДЫ
РУЧНОЙ
РЕЖИМ
(отключение
сервопривода)
СЕРВОПРИВОД
(Затянуть)
ВНИМАНИЕ
ВНИМАНИЕ
