45
КОНТРОЛЬНЫЙ ОСМОТР ПОДВЕСНОГО МОТОРА ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ

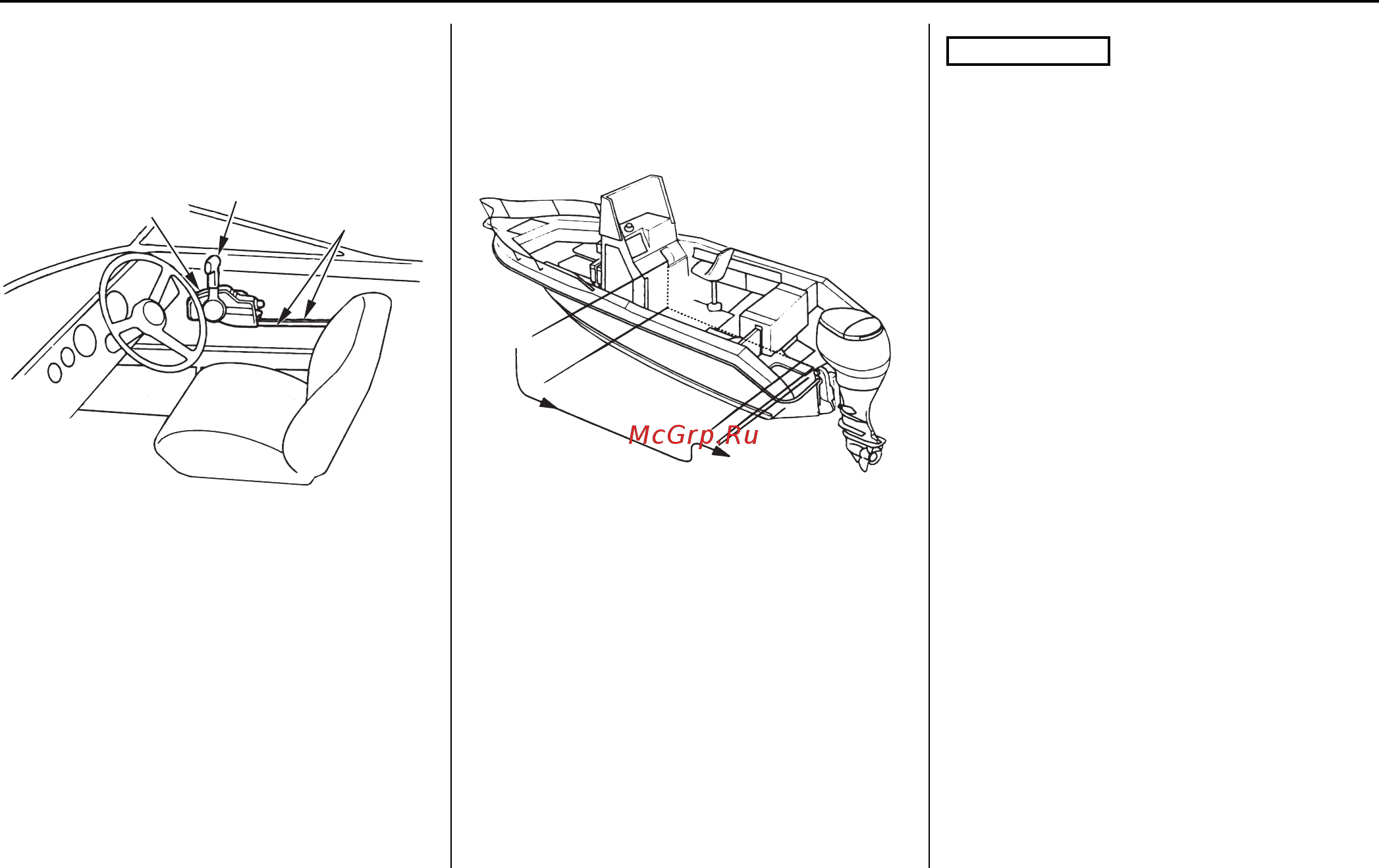

<Расположение поста
дистанционного управления>
(модификация Rl)
Пост дистанционного управления следует
установить так, чтобы судоводителю было
удобно управлять рычагом и пользоваться
выключателями. Убедитесь в отсутствии
препятствий на пути прокладки тросового
привода дистанционного управления.
Места расположения пультов типа R2 и R3
следует определять, исходя из аналогичных
соображений
< Длина тросового привода
дистанционного управления >
Измерьте длину трассы прокладки троса от
пульта управления до подвесного мотора.
Рекомендуется использовать трос, длина ко
торого превышает измеренное значение на
300450 мм. Проложите тросовый привод по
предварительно намеченному маршруту и
убедитесь в том, что трос имеет достаточ
ную длину. Присоедините тросовый привод к
двигателю и убедитесь в отсутствии перело
мов, изгибов малого радиуса и сильного на
тяжения тросов, а также в отсутствии помех
перемещению тросов при управлении рыча
гом.
Минимальный допустимый радиус изги
ба тросового привода дистанционного
управления составляет 300 мм. Если
проложить тросы с меньшим радиусом
изгиба, то это приведет к сокращению
срока службы тросового привода и от
рицательно скажется на функциониро
вании рычага управления.
Выбор гребного винта
Гребной винт выбирается таким образом,
чтобы при "полном дросселе" и при пол
ностью нагруженном судне двигатель раз
вивал обороты от 5 000 мин1 (об/мин) до 6
000 мин1 (об/мин). Частота вращения вала
двигателя зависит от размеров гребного
винта и состояния лодки. Если подвесной
мотор эксплуатируется при частоте враще
ния выше допустимой, то это отрицательно
повлияет на состояние двигателя и приве
дет к серьезным повреждениям. Использо
вание правильно подобранного гребного
винта обеспечивает мощное ускорение, вы
сокую максимальную скорость, отличную
топливную экономичность и комфортность
хода. Кроме того, увеличивается срок служ
бы двигателя.
Для правильного подбора гребного винта
проконсультируйтесь со специалистами
официального дилера Honda, который за
нимается продажей и обслуживанием под
весных моторов.
ВНИМАНИЕ
ПОСТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ТРОС
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
