25
ОРГАНЫ УПРАВЛЕНИЯ (модификация R)

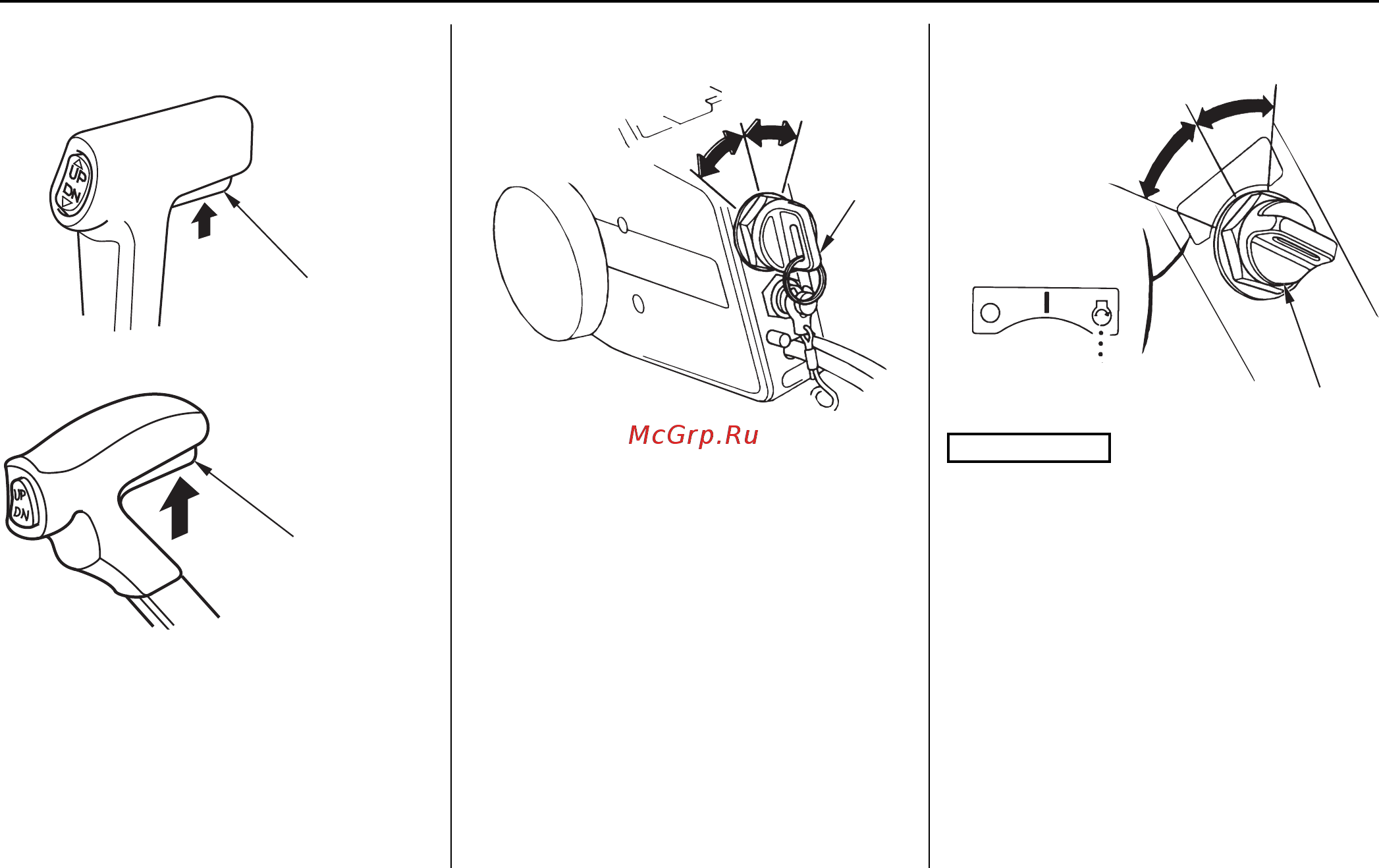

Кнопка фиксатора рычага
в нейтральном положении
(модификация Rl)
(модификация R2)
Клавиша фиксатора рычага в нейтральном
положении предназначена для предотвра
щения случайного перемещения рычага.
Для перемещения рычага дистанционного
управления необходимо одновременно на
жимать на клавишу фиксатора.
Выключатель зажигания
(модификация Rl)
Дистанционное управление оснащено зам
ком зажигания автомобильного типа. Если
пульт управления устанавливается на стенке
борта (модификация Rl), то выключатель за
жигания расположен сбоку, рядом с пуль
том. В пультах дистанционного управления,
предназначенных для установки на щите
(модификация R2) или сверху (модификация
R3), выключатель зажигания расположен в
центре. Положения ключа зажигания:
ПУСК ДВИГАТЕЛЯ (СТАРТЕР) для пуска дви
гателя стартером.
ЗАЖИГАНИЕ ВКЛЮЧЕНО: для обеспечения
работы двигателя после запуска.
ЗАЖИГАНИЕ ВЫКЛЮЧЕНО: для глушения
двигателя (ЗАЖИГАНИЕ ВЫКЛЮЧЕНО).
(модификации R2, R3)
Не оставляйте замок зажигания в поло
жении ЗАЖИГАНИЕ ВКЛЮЧЕНО при не
работающем двигателе. Это приведет к
разряду аккумуляторной батареи.
ПРИМЕЧАНИЕ:
Включение стартера заблокировано, если
рычаг дистанционного управления не уста
новлен в положение НЕЙТРАЛЬ.
ВЫКЛ
ВЫКЛ
ВЫКЛ
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
ПУСК ДВИГАТЕЛЯ
(СТАРТЕР)
ПУСК ДВИГАТЕЛЯ
(СТАРТЕР)
ВКЛ
ВКЛ
ВКЛ
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
КЛАВИША ФИКСАТОРА
РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
КЛАВИША ФИКСАТОРА
РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
КЛЮЧ
ЗАМКА
ЗАЖИГАНИЯ
ВНИМАНИЕ
