78
1
28
33
36
501
502
30
24
23
21
20
16
11
6
3
2
4
5
7
8
9
10
12
13
14
15
17
18
19
22
25
31
32
29
27
26
34
35
503
37
-1
37
-2

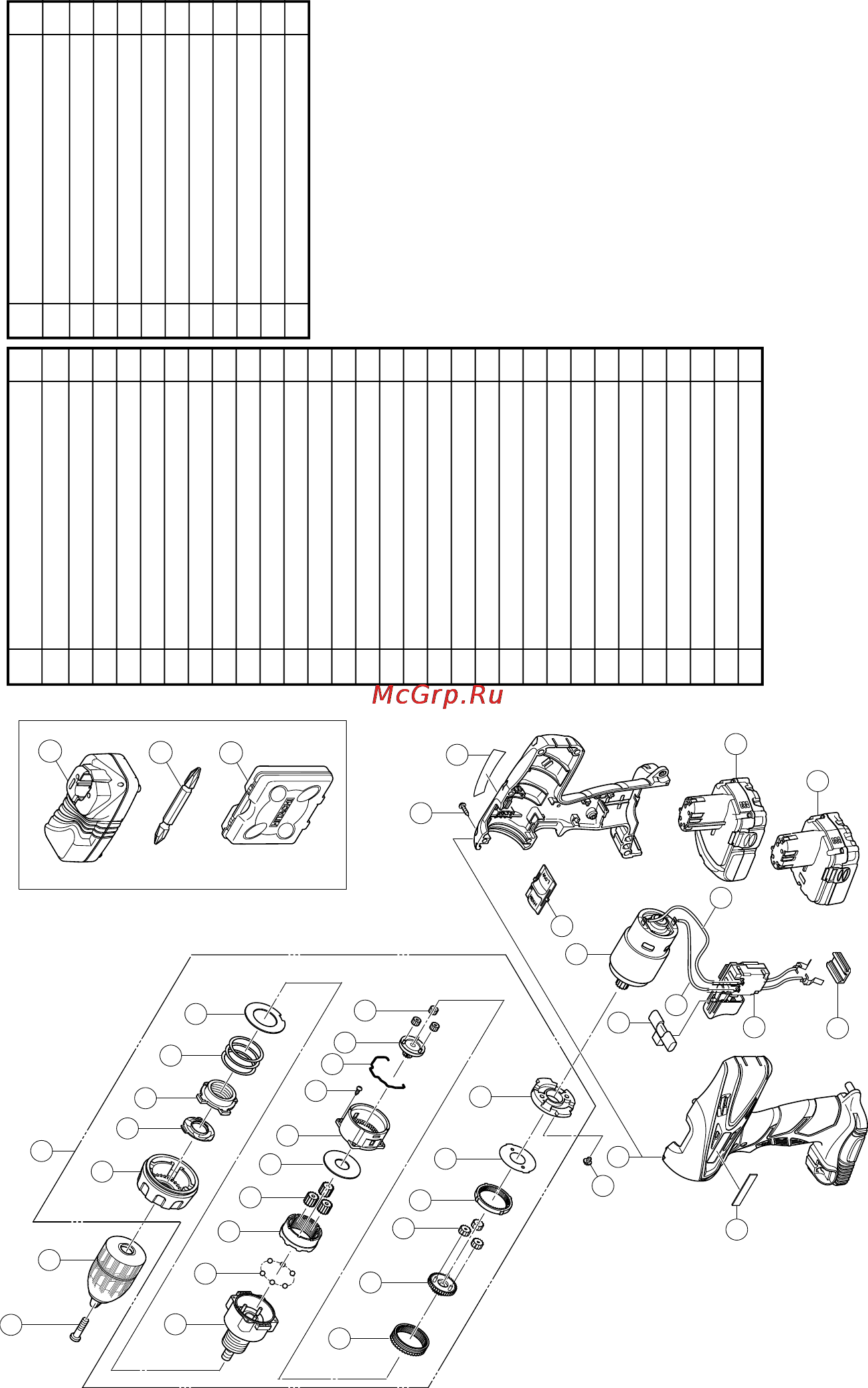

Item
Part Name
Q’TY
No.
1
SPECIAL SCREW (LEFT HAND) M6 × 23
1
2 KEYLESS CHUCK 1
3 GEAR BOX ASS’Y 1
4 CLUTCH DIAL 1
5 CLICK SPRING 1
6 NUT 1
7 SPRING 1
8 WASHER (D) 1
9 FRONT CASE ASS’Y 1
10 STEEL BALL D5 6
11 PLANET GEAR (C) 3
12 RING GEAR 1
13 WASHER (A) 1
14 REAR CASE 1
15 TAPPING SCREW D3
×
12 4
16 SHIFT ARM 1
17 PINION (C) 1
18 PLANET GEAR (B) 3
19 SLIDE RING GEAR (B) 1
20 PINION (B) 1
21 PLANET GEAR (A) 3
22 FIRST RING GEAR 1
23 WASHER (B) 1
24 MOTOR SPACER 1
25
MACHINE SCREW (W/SP. WASHER) M4 × 6
2
26 HOUSING (A) (B) SET 1
27 HITACHI LABEL 1
28 PUSHING BUTTON 1
29 MOTOR 1
30 SHIFT KNOB 1
Item
Part Name
Q’TY
No.
31
TAPPING SCREW (W/FLANGE) D3 × 16
9
32 NAME PLATE 1
33 INTERNAL WIRE 100L 1
34 SWITCH TERMINAL ASS’Y 1
35 TERMINAL SUPPORT (A) 1
36 INTERNAL WIRE 150L 1
37-1 BATTERY (BCL1815): DS18DCL 2
37-2 BATTERY (BCL1415): DS14DCL 2
501 CHARGER (UC18YKL) 1
502 PLUS DRIVER BIT (C) 1
503 CASE 1
11Back_DS14DCL_EE 11/19/09, 14:3378

Содержание

Q co Item No Item No Part Name Part Name QTY 1 SPECIAL SCREW ILEFT HAND M6 x 23 1 31 TAPPING SCREW W FLANGE D3 x 16 9 2 KEYLESS CHUCK 1 32 NAME PLATE 1 3 GEAR BOX ASS Y 1 33 INTERNAL WIRE 100L 1 4 CLUTCH DIAL 1 34 SWITCH TERMINAL ASS Y 1 5 CLICK SPRING 1 35 TERMINAL SUPPORT A 1 6 NUT 1 36 INTERNAL WIRE 150L 1 7 SPRING 1 37 1 BATTERY BCL1815 DS18DCL 2 8 WASHER D 1 37 2 BATTERY BCL1415 DS14DCL 2 9 FRONT CASE ASS Y 1 501 CHARGER UC18YKL 1 10 STEEL BALL D5 6 502 PLUS DRIVER BIT C 1 11 PLANET GEAR C 3 503 CASE 1 12 RING GEAR 1 13 WASHER A 1 14 REAR CASE 1 15 TAPPING SCREW D3 x 12 4 16 SHIFT ARM 1 17 PINION C 1 18 PLANET GEAR B 3 19 SLIDE RING GEAR B 1 20 PINION B 1 21 PLANET GEAR A 3 22 FIRST RING GEAR 1 23 WASHER B 1 24 MOTOR SPACER 1 25 MACHINE SCREW WSP WASHERI KM x 62 26 HOUSING A B SET 1 27 HITACHI LABEL 1 28 PUSHING BUTTON 1 29 MOTOR 1 30 SHIFT KNOB 1
