Español (ES)
100
6. Instalación
6.1 General
La placa de características suelta, que se suministra
con la bomba, debe colocarse cerca del lugar de ins-
talación.

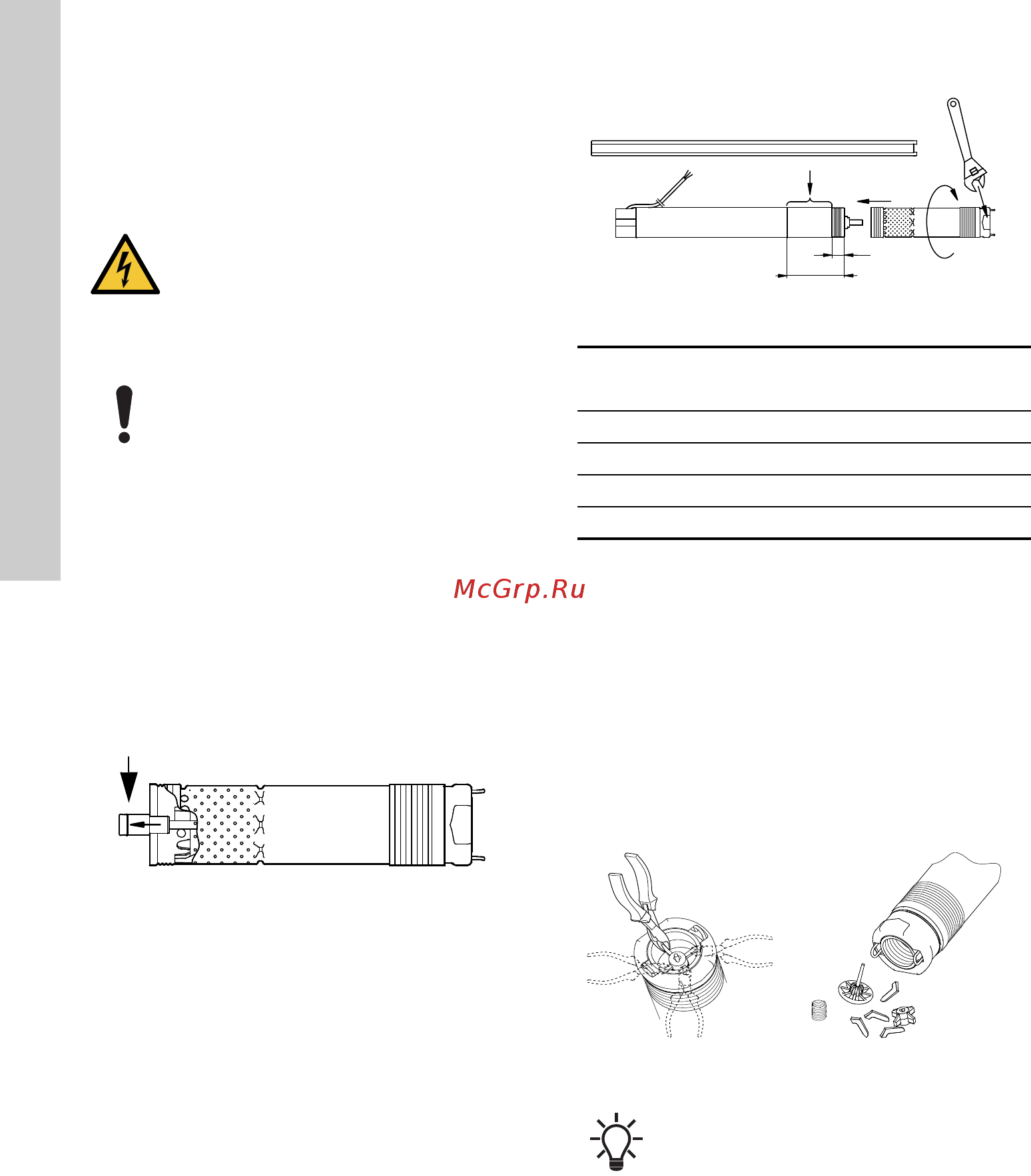

6.2 Montaje de bomba y motor
Para montar la bomba y motor, proceder como
sigue:
1. Colocar el motor horizontalmente en un tornillo
de banco y sujetarlo, ver fig. 6.
2. Extraer el eje de la bomba hasta la posición
indicada en la fig. 5.
Fig. 5
3. Engrasar el extremo del eje del motor con la
grasa suministrada.
4. Atornillar la bomba al motor (55 Nm).
Precaución: El eje de la bomba debe encajar
con el eje del motor.
Se puede utilizar una llave inglesa en los puntos
de sujeción de la bomba, ver fig. 6.
Fig. 6
Cuando la bomba y motor están montados correcta-
mente, no debe haber holgura entre ellos.
6.3 Desmontaje de la válvula de retención
Si se requiere una bomba sin válvula de retención,
ésta puede desmontarse de la siguiente forma:
1. Cortar los soportes de la guía de la válvula, utili-
zando alicates de corte lateral u otra herramienta
similar, ver fig. 7.
2. Colocar la bomba boca abajo.
3. Comprobar que todas las piezas sueltas salen de
la bomba.
Fig. 7
Un servicio técnico Grundfos puede montar la
válvula de retención.
ADVERTENCIA
Descarga eléctrica
Muerte o lesión personal grave
- Antes de empezar cualquier trabajo en
la bomba/motor, comprobar que el
suministro eléctrico está desconectado
y que no puede conectarse
accidentalmente.
No bajar o subir la bomba utilizando el
cable del motor.
TM02 8425 5203
TM01 2854 3804
Motor (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
SQE-NE se suministra sin válvula de
retención.
L
156 mm
