5. Branchement électrique
5.1 Généralités
Le branchement électrique doit être effectué par un
électricien agréé conformément à la réglementation
locale.
La tension d'alimentation, le courant maximal et le
facteur de puissance (PF) sont indiqués sur la
plaque signalétique du moteur.
En fonctionnement continu, la tension requise pour
les moteurs immergés Grundfos, mesurée aux
bornes du moteur, est de - 10 %/+ 6 % de la tension
nominale (en tenant compte des variations de la ten-
sion d'alimentation et des pertes dans les câbles).
Ce disjoncteur doit être marqué du symbole
indiqué : .
Tension d'alimentation :
1 x 200-240 V - 10 %/+ 6 %, 50/60 Hz, PE.
La consommation électrique ne peut être mesurée
qu'à l'aide d'un appareil RMS. En cas d'utilisation
d'autres appareils, la valeur lue diffère de la valeur
réelle.
Pour les pompes SQ/SQE, un courant de fuite de
2,5 mA en 230 V, 50 Hz, peut être mesuré. Le cou-
rant de fuite est proportionnel à la tension d'alimen-
tation.
Les pompes SQE et SQE-NE ne peuvent être rac-
cordées à une unité de contrôle, type CU 300 ou
CU 301.
5.2 Protection moteur
Le moteur possède un interrupteur thermique intégré
et ne nécessite donc aucune protection supplémen-
taire.
5.3 Raccordement du moteur
Le moteur comporte un dispositif de démarrage inté-
gré et peut, par conséquent, être relié directement à
la tension d'alimentation.

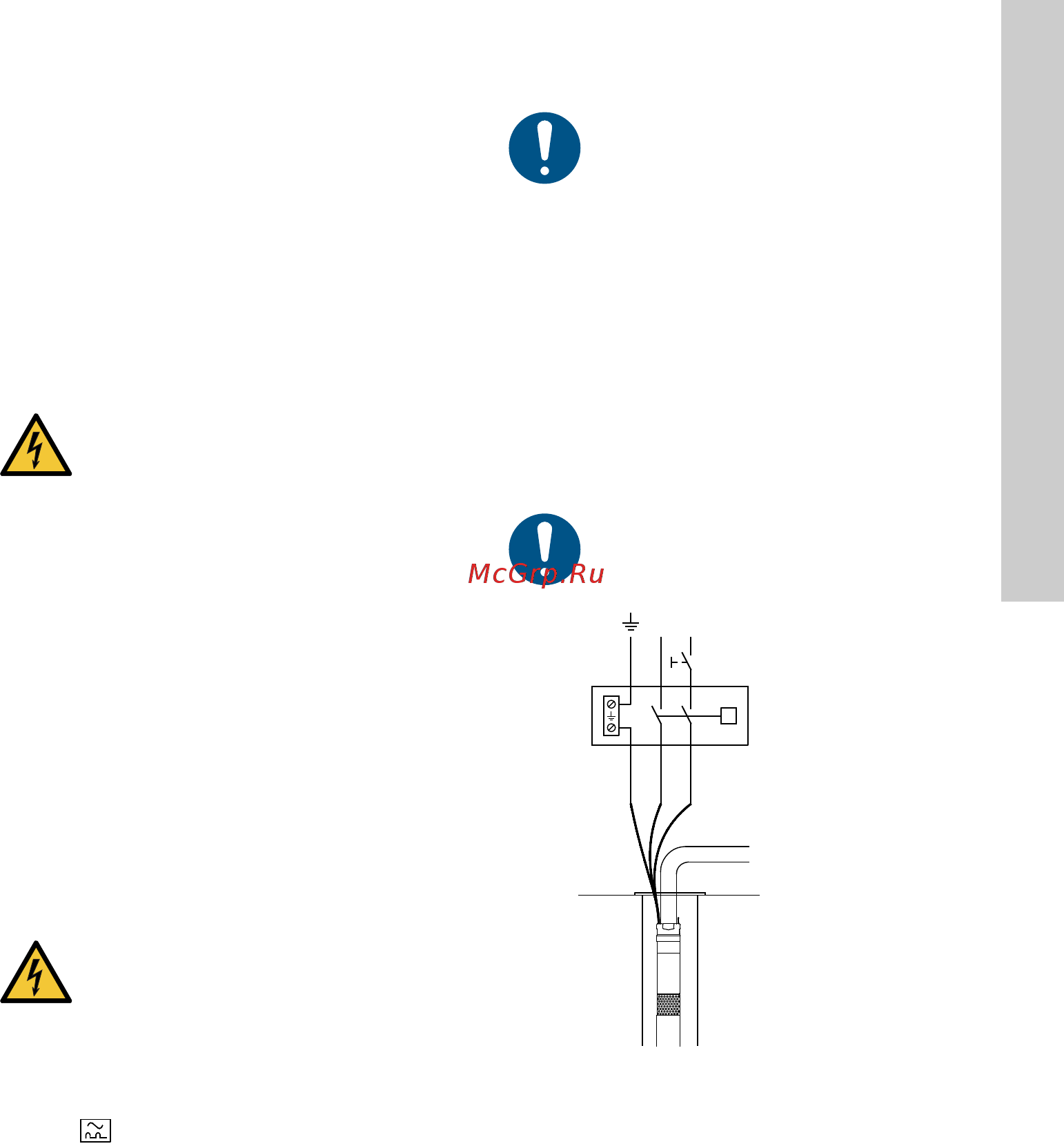

Généralement, un contacteur manométrique com-
mande la marche/l'arrêt de la pompe, voir fig. 4.
Fig. 4
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
- Avant toute intervention sur la pompe,
s'assurer que l'alimentation électrique a
été coupée et qu'elle ne risque pas
d'être branchée accidentellement.
- La pompe doit être reliée à la terre.
- La pompe doit être connectée à un
interrupteur principal externe avec un
intervalle isolant de 3 mm mini entre
chaque pôle.
- Si le câble moteur est endommagé,
celui-ci doit absolument être remplacé
par Grundfos, un réparateur agréé
Grundfos ou des personnes qualifiées
et autorisées.
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
- Si la pompe est raccordée à une instal-
lation électrique équipée d'un disjonc-
teur à pertes à la terre à titre de protec-
tion supplémentaire, ce disjoncteur doit
couper le circuit lorsque des courants
de fuite à la terre à courant continu
(courant continu pulsé) se déclenchent.
La pompe ne doit pas être raccordée à un
condensateur ou à un autre type de unité
de contrôle que CU 300 ou CU 301.
La pompe ne doit pas être reliée à un
convertisseur de fréquences externe.
Le contacteur manométrique doit être
réglé pour le nombre d'ampéremètres
maximum de chaque pompe spécifique.
TM01 1480 4697
NL
P
Contacteur
manométrique
