Français (FR)
130

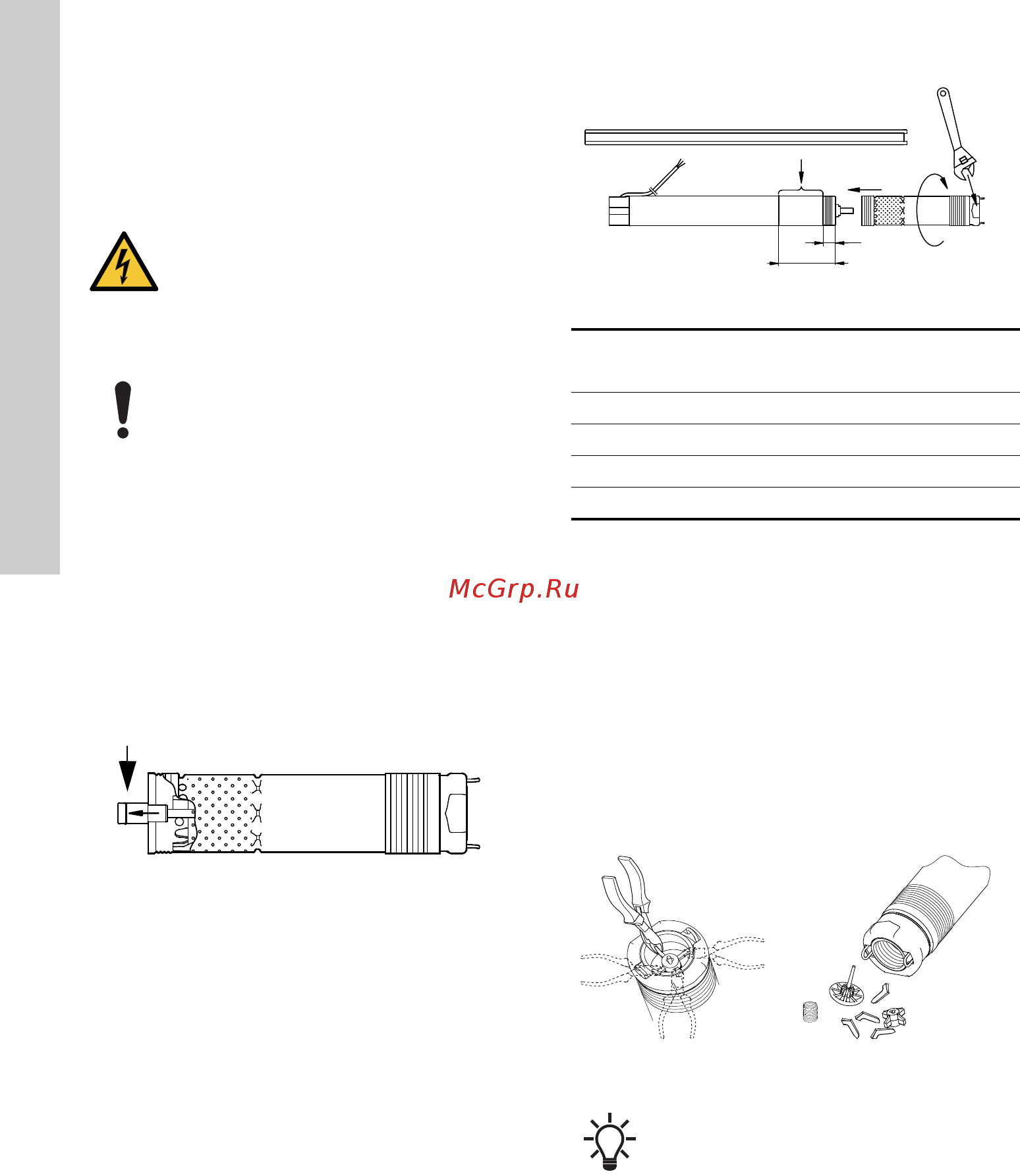

6. Installation
6.1 Généralités
La plaque signalétique mobile livrée avec la pompe
doit être installée à proximité du lieu d'installation.
6.2 Assemblage du moteur et de
l'hydraulique
Assembler l'hydraulique et le moteur de la manière
suivante :
1. Placer le moteur à l'horizontale dans un étau et
serrer celui-ci, voir fig. 6.
2. Extraire l'arbre de pompe comme indiqué dans
fig. 5.
Fig. 5
3. Lubrifier le bout d'arbre du moteur avec la
graisse fournie.
4. Visser l'hydraulique sur le moteur (55 Nm).
Nota : L'arbre de la pompe doit correspondre
avec l'arbre moteur.
Il est possible d'utiliser une clé de serrage sur les
surfaces de serrage de l'hydraulique, voir fig. 6.
Fig. 6
Lorsque l'hydraulique et le moteur sont correctement
assemblés, il ne doit y avoir aucun interstice entre
l'hydraulique et le moteur.
6.3 Suppression définitive du clapet
anti-retour
Si une pompe sans clapet anti-retour est requise, le
clapet peut être enlevé comme ceci :
1. Couper les pattes du guide du clapet en utilisant
une pince ou un outil similaire, voir fig. 7.
2. Tourner la pompe sens dessus dessous.
3. Contrôler que toutes les pièces libres tombent de
la pompe.
Fig. 7
Un nouveau clapet anti-retour doit être monté dans
un centre de réparation agréé Grundfos.
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
- Avant toute intervention sur la pompe/le
moteur, s'assurer que l'alimentation
électrique a été coupée et qu'elle ne
risque pas d'être branchée
accidentellement.
Ne pas descendre ou relever la pompe par
le câble moteur.
TM02 8425 5203
TM01 2854 3804
Moteur (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
Les pompes SQE-NE sont fournies sans
clapet anti-retour.
L
156 mm
