Türkçe (TR)
356
6. Montaj
6.1 Genel bilgiler
Pompa ile beraber verilen data plakası montaj yeri
yakınına yapıştırılmalıdır.

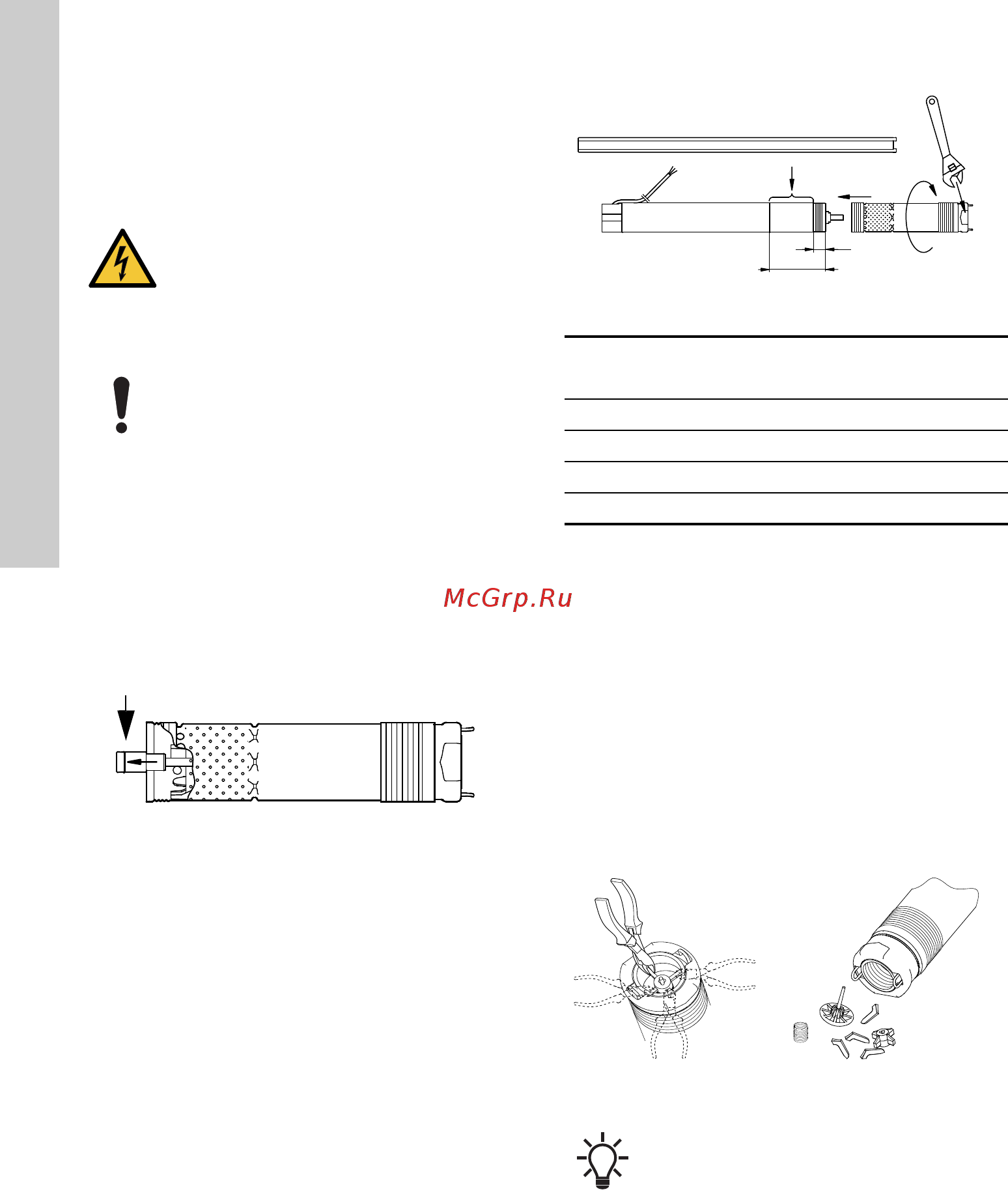

6.2 Pompa hidrolik kısmı ile motorunun
birleştirilmesi
Pompa parçaları ile motorun birleştirilmesi için:
1. Motoru yatay olarak bir mengene ile tutturunuz
ve sıkınız, bkz. şekil 6.
2. Pompa milini şekil 5 'te görüldüğü gibi çıkartın.
Şekil 5
3. Motor şaft ucunu pompa ile birlikte verilmiş olan
özel yağ ile yağlayınız.
4. Pompayı motorun üstüne vidalayınız (55 Nm).
Not: Hidrolik mili motor mili ile tam olarak aynı
doğrultuda hizalanmalıdır.
Pompa kısmının sıkıştırma yüzeylerinde bir
somun anahtarı kullanılabilir, bkz. şekil 6.
Şekil 6
Pompa kısmı ile motor doğru bir şekilde monte
edildikten sonra pompa kısmı
ile motorun gözdesi
arasında hiç bir boşluk kalmamalıdır.
6.3 Çek-valfin çıkarılması
(istenmeyen durumlarda)
Eğer çek-valf kullanılmayacak bir pompa
kullanılacaksa, söz konusu çek-valf şu şekilde
çıkartılabilir:
1. Yan keski veya kesici bir alet kullanarak çek-
valfin plastik ayaklarını kesiniz, bkz. şekil 7.
2. Pompayı baş aşağı döndürünüz.
3. Bütün kopmuş parçaların yere dökülmesini
sağlayınız.
Şekil 7
Çekvalf bir Grundfos servisinde takılabilir.
UYARI
Elektrik çarpması
Ölüm veya ciddi yaralanma
- Pompa veya motor üzerinde her hangi
bir müdahalede bulunmadan elektriğin
şebekeden kapatılmış olmasından ve
kendi kendine tekrar devreye
girmeyecek olmasından emin olunuz.
Pompayı motor kablolarından tutarak eğip
kaldırmayı denemeyiniz.
TM02 8425 5203
TM01 2854 2299
Motor (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
SQE-NE çek-valf olmadan verilmektedir.
L
156 mm
