Svenska (SE)
312
6.4 Montering av kabelanslutning på
motorn
Nedanstående beskrivning är endast avsedd för ser-
vicepersonal. Se avsnitt 5.1 Allmänt om motorkabeln
ska bytas.
Den medlevererade kabelanslutningen är smord från
fabrik. Kontrollera att kabelanslutningen är korrekt
smord.
Montera kabelanslutningen/kontakten enligt följande:
1. Kontrollera att kabeln är av korrekt typ, kabelarea
och längd.
2. Kontrollera att försörjningsspänningen på platsen
har anslutning till jord.
3. Kontrollera att motorns stickkontakt är ren och
torr. Säkerställ att den lösa packningen är korrekt
monterad.
4. Anslut kabelanslutningen till motorns stickkon-
takt. Kabelanslutningen kan ej monteras fel,
se fig. 8.

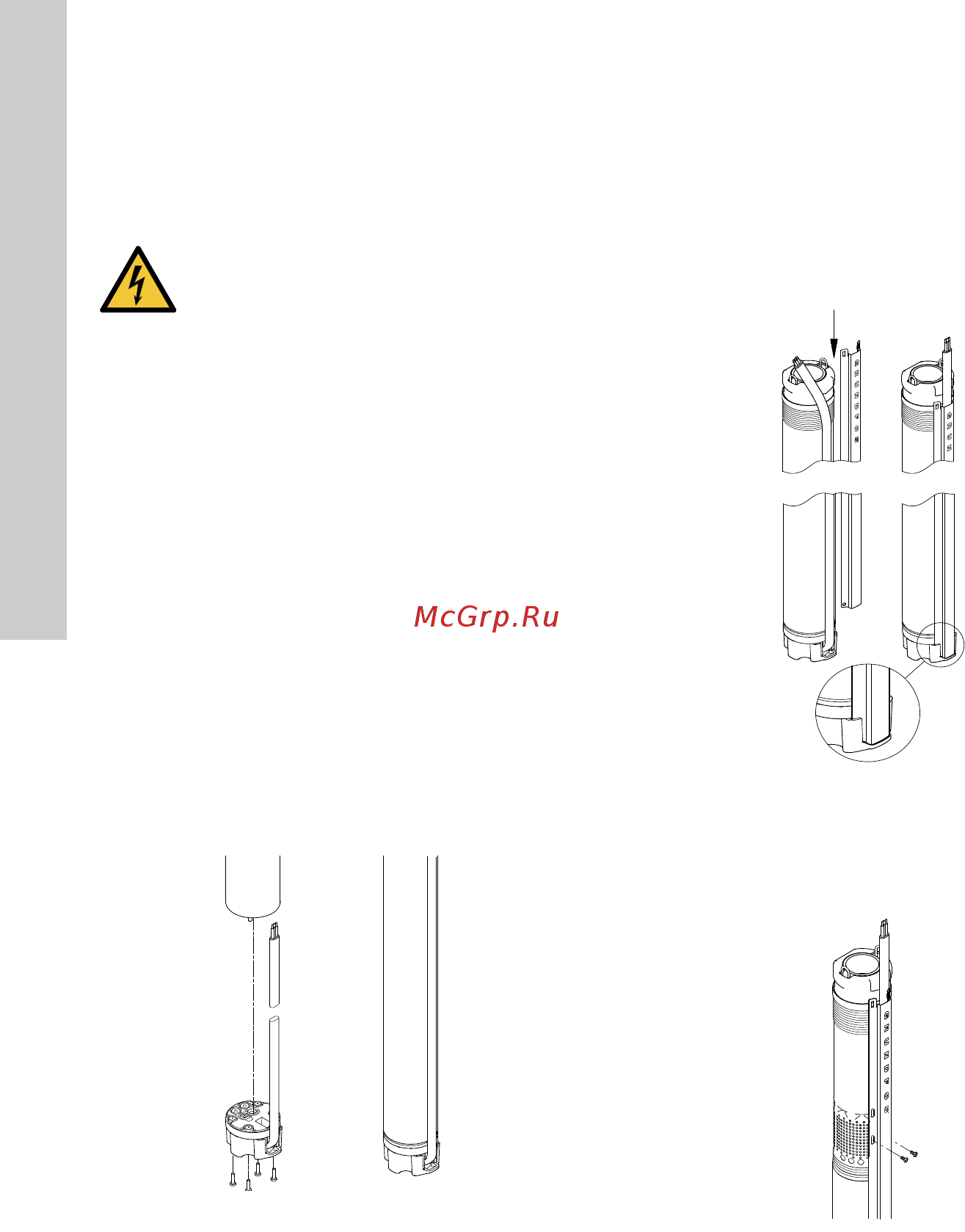

Fig. 8
5. Montera och dra åt de fyra skruvarna
(1 - 1,5 Nm), se fig. 8.
När anslutningen är monterad, får det ej finnas något
mellanrum mellan motor och kabelanslutning.
6.5 Montering av kabelskyddsskena
Montera kabelskyddsskenan på följande sätt:
1. Lägg undervattenskabeln platt i kabelskydds-
skenan.
2. Placera kabelskyddsskenan i spåret på kabelan-
slutningen. Kabelskyddsskenans två tungor skall
passa ihop med den översta kanten på pump-
manteln, se fig. 9.
Fig. 9
3. Montera fast kabelskyddsskenan i pumpens
inloppssil med de två medlevererade självgäng-
ande skruvarna, se fig. 10.
Fig. 10
VARNING
Elektriska stötar
Dödsfall eller allvarliga personskador
- Användaren får under inga
omständigheter dra ut motorkontakten.
- Kabelanslutningen skall demonteras
eller monteras av en av Grundfos
auktoriserad serviceverkstad eller av
företag med likvärdig kompetens.
TM02 9605 3504
TM02 9613 3504TM01 4427 0299
