Dansk (DK)
71

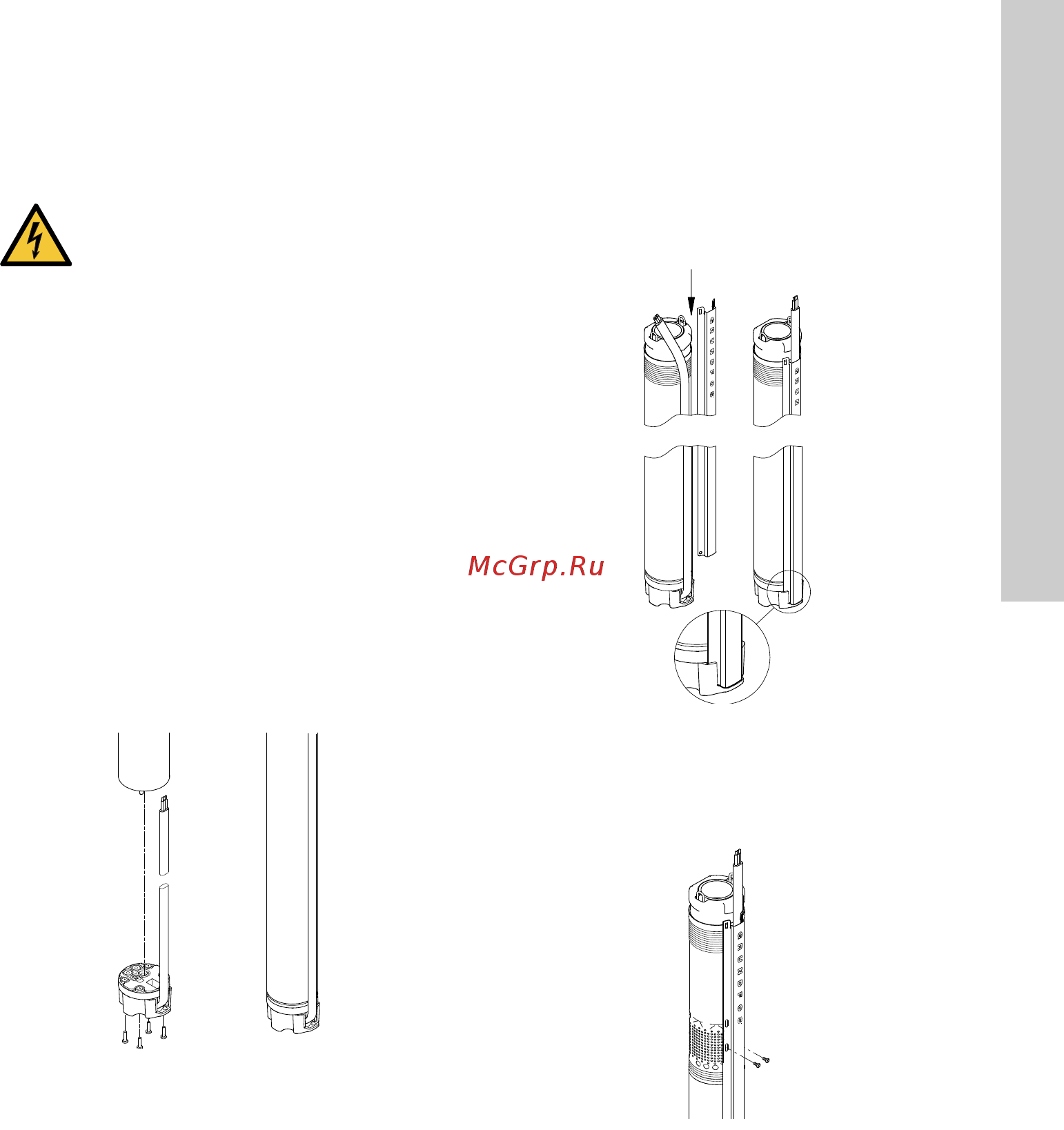

6.4 Montering af kabelstik på motoren
Nedenstående beskrivelse er udelukkende henvendt
til servicepersonale. Hvis motorkablet ønskes udskif-
tet, se afsnit 5.1 Generelt.
Det medleverede kabelstik er fedtsmurt fra fabrikken.
Kontrollér, at stikket er smurt korrekt.
Montér kabelstikket på følgende måde:
1. Kontrollér, at kablet er af korrekt type, tværsnit og
længde.
2. Kontrollér, at forsyningsspændingen på stedet
har korrekt tilslutning til jord.
3. Kontrollér, at motorstikket er rent og tørt.
Kontollér, at den medleverede pakning er monte-
ret.
4. Pres kabelstikket på motorstikket. Kabelstikket
kan ikke monteres forkert. Se fig. 8.
Fig. 8
5. Montér og spænd de fire skruer (1 - 1,5 Nm).
Se fig. 8.
Når stikket er monteret, må der ikke være mellem-
rum mellem motor og kabelstik.
6.5 Montering af kabelbeskytter
Montér kabelbeskytteren på følgende måde:
1. Læg dykkablet fladt i kabelbeskytteren.
2. Placér kabelbeskytteren i indhakket i kabelstik-
ket. Kabelbeskytterens to flige skal gå i indgreb
med den øverste kant af pumpesvøbet.
Se fig. 9.
Fig. 9
3. Fastgør kabelbeskytteren til pumpens indløbssi
med de to medleverede selvskærende skruer.
Se fig. 10.
Fig. 10
ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
- Motorstikket må under ingen omstæn-
digheder afmonteres af brugeren.
- Kablet med stik skal monteres/demonte-
res af et autoriseret Grundfos service-
værksted eller tilsvarende instrueret
person.
TM02 9605 3504
TM02 9613 3504TM01 4427 0299
