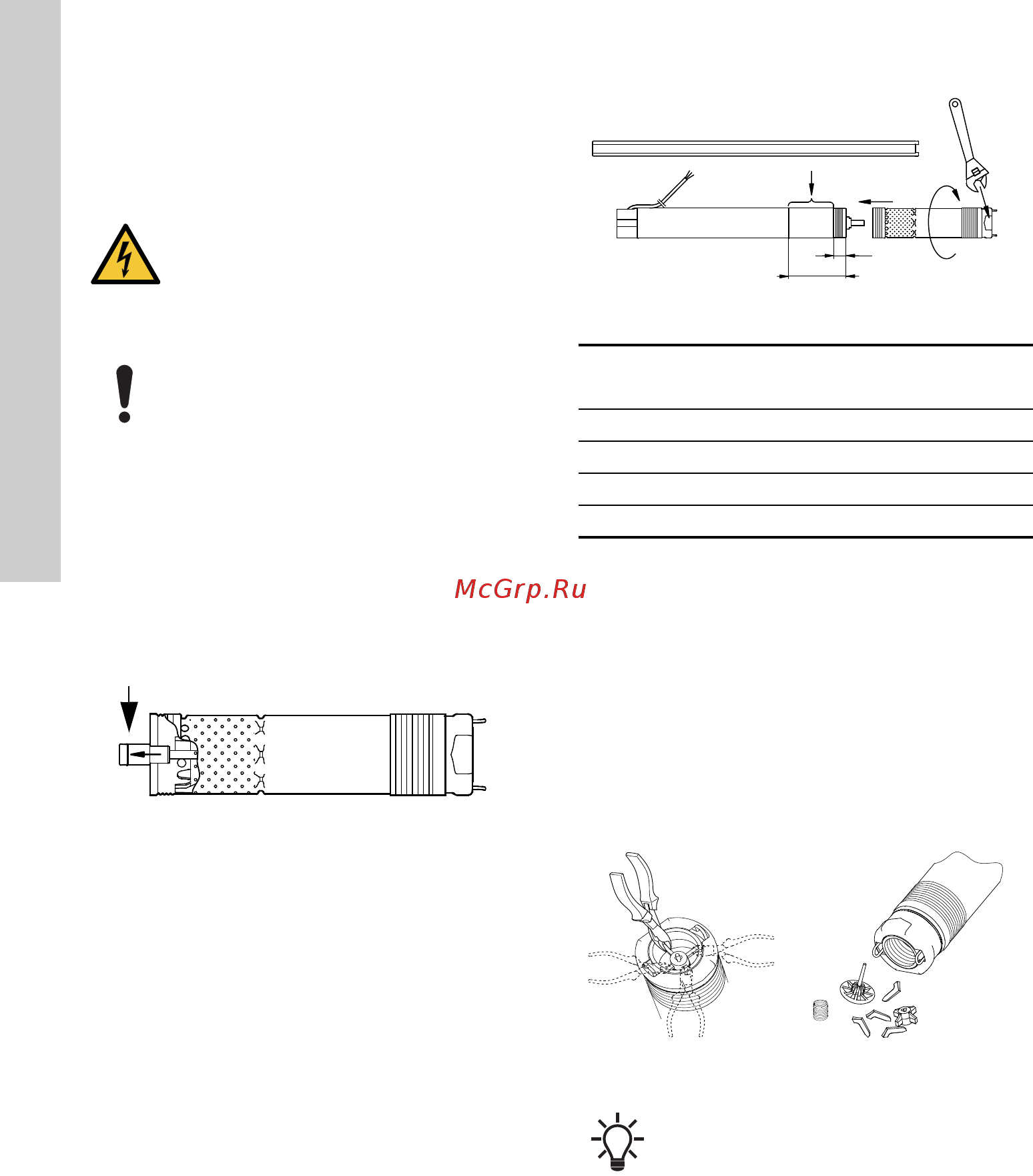

Dansk (DK)
70
6. Installation
6.1 Generelt
Det løse typeskilt, som leveres med pumpen, skal
monteres tæt ved installationsstedet.
6.2 Samling af pumpedel og motor
Saml pumpedel og motor på følgende måde:
1. Placér motoren horisontalt i en skruestik og
spænd denne. Se fig. 6.
2. Træk pumpeakselen ud til den position, som er
vist i fig. 5.
Fig. 5
3. Smør motorens akselende med det medleverede
fedt.
4. Skru pumpedelen på motoren (55 Nm).
Bemærk: Pumpeakselen skal gå i indgreb med
motorakselen.
Der må bruges en skruenøgle på pumpedelens
spændeflader. Se fig. 6.
Fig. 6
Når pumpedel og motor er samlet korrekt, må der
ikke være mellemrum mellem pumpedel og motor.
6.3 Afmontering af kontraventil
Hvis der ønskes en pumpe uden kontraventil, kan
ventilen afmonteres på følgende måde:
1. Klip de fire ben på ventilstyret af ved hjælp af en
skævbider eller lignende. Se fig. 7.
2. Vend pumpen, så afgangsåbningen vender
nedad.
3. Kontrollér, at alle de løse dele kommer ud af
pumpen.
Fig. 7
Kontraventilen kan eftermonteres på Grundfos ser-
viceværksted.
ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
- Før arbejdet på pumpen/motoren påbe-
gyndes, skal strømforsyningen være
afbrudt, og det skal sikres, at den ikke
uforvarende kan genindkobles.
Pumpen må ikke sænkes eller løftes i
motorkablet.
TM02 8425 5203
TM01 2854 3804
Motor (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
SQE-NE leveres uden kontraventil.
L
156 mm
