4.2 Vereiste posities
De pomp kan zowel verticaal als horizontaal worden
geïnstalleerd. De pomp mag evenwel nooit beneden
het horizontale vlak worden geplaatst (zie afb. 2).

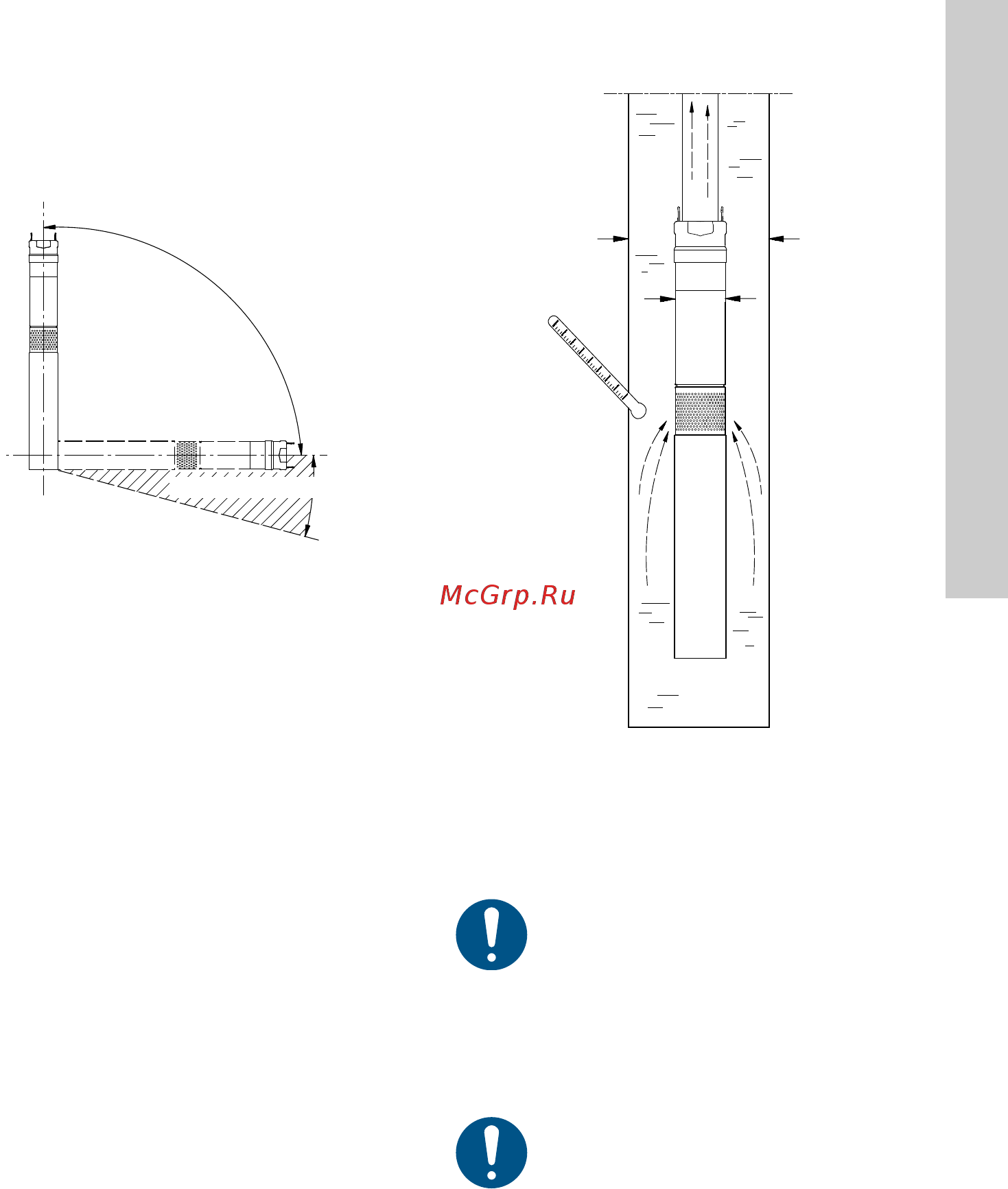

Afb. 2
Indien de pomp horizontaal wordt geïnstalleerd
(bijv. in een reservoir) en het risico bestaat dat de
pomp door modder wordt bedekt, dient de pomp in
een koelmantel te worden gemonteerd.
Raadpleeg voor de installatiediepten par.
6.8.2 Installatiediepten.
4.3 Mediumtemperaturen/koeling
Afbeelding 3 toont een SQ/SQE-pomp die in een
bron is geïnstalleerd. De pomp is in bedrijf.
Uit de afbeelding is het volgende af te lezen:
• Diameter van de bron
• Diameter van de pomp
• Temperatuur van het verpompte medium
• Stroming langs de motor naar de zuigkorf van de
pomp.
Afb. 3
Voor een adequate koeling van de motor is het van
belang om de maximale temperatuur van het
medium van 35 °C onder alle omstandigheden in
acht te nemen.
De motor dient te allen tijde boven de bronwand te
worden geïnstalleerd. Bij gebruik van een koelmantel
kan de pomp zonder belemmering in de bron worden
geïnstalleerd.
Indien de werkelijke temperatuur van het verpompte
medium de gestelde waarde overschrijdt, of als de
bedrijfsomstandigheden anderszins niet aan de
voorwaarden voldoen, kan de pomp uitvallen.
Neem in dat geval contact op met Grundfos.
TM01 1375 4397
Toegestaan
Niet toegestaan
TM01 0518 1297
De diameter van de bron moet ten minste
76 mm zijn.
Zorg ervoor dat de pomp niet langer dan 5
minuten tegen een gesloten persleiding
draait. Als de persleiding gesloten is, komt
er geen koelvloeistof vrij en bestaat de
kans dat motor en pomp oververhit raken.
