Svenska (SE)
314
6.7 Montering av undervattenskabel
Det rekommenderas att undervattenskabel och
motorkabel skarvas med hjälp av Grundfos kabel-
skarvsats typ KM.
För större kabelarea, kontakta Grundfos.
6.8 Röranslutning
Skall verktyg användas vid montering av stigarröret,
t.ex. en rörtång för att hålla fast pumpen, får denna
endast anbringas på pumpens toppstycke.
Om plastslang används, monteras en kompres-
sionskoppling mellen pump och slang.
Om rör med flänsanslutning används, bör fläns-
arna ha uttag för undervattenskabeln.

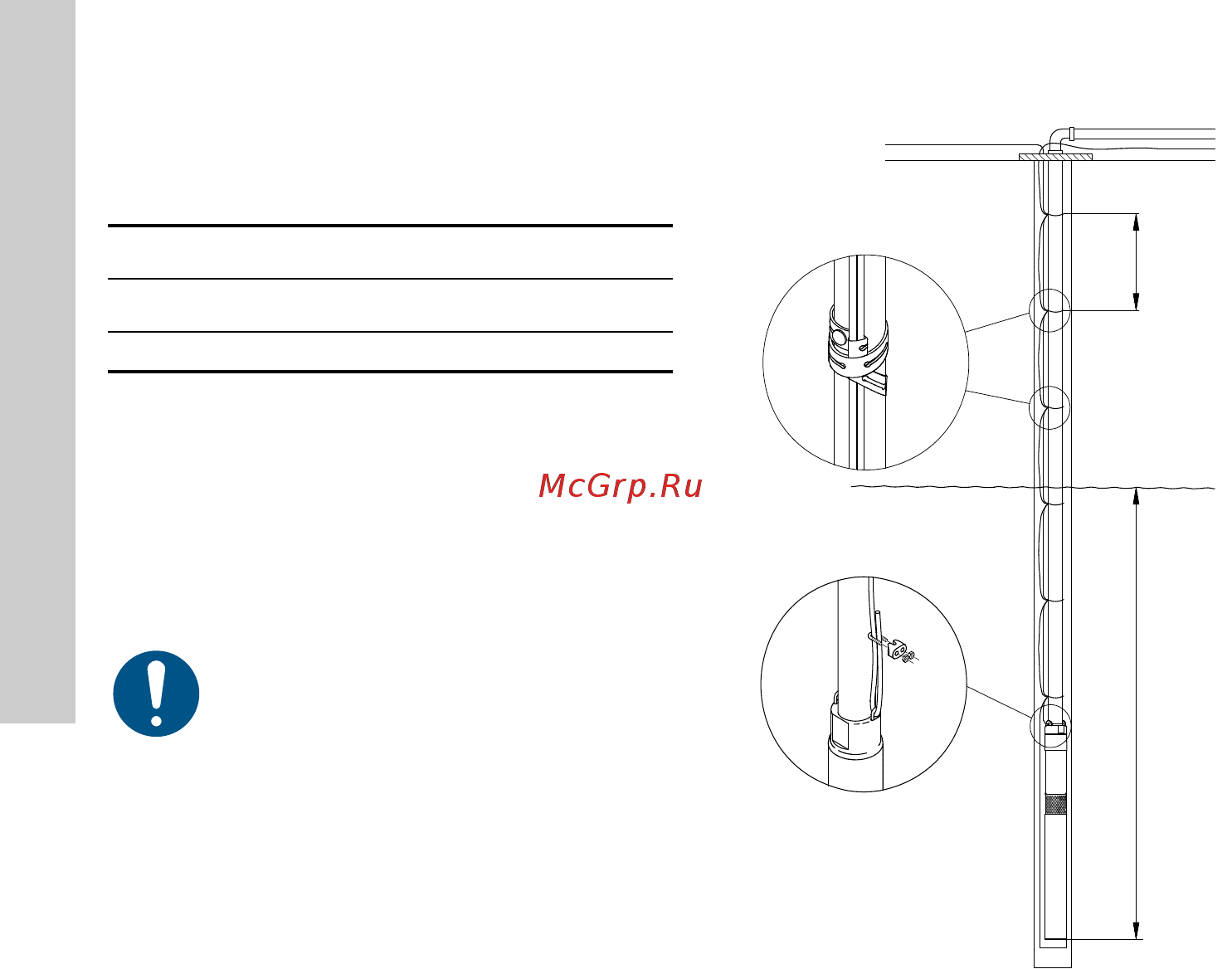

Fig. 11 visar en pumpinstallation med upplysning om:
• placering av kabelklammer, pos. 1, och avstånd
mellan kabelklammorna.
• montering av vajer för att säkra pumpen, pos. 2.
• max. installationsdjup under statisk vattenspegel.
Fig. 11
6.8.1 Kabelklammer
Kabelklammer skall användas var 3:e meter,
se fig. 11.
Om plastslang används, skall undervattenskabeln
ha ett visst slack mellan varje klammer eftersom
plastslangen förlängs vid belastning.
Om rör med flänsanslutning används, sätts dess-
utom klammer ovanför och under varje flänsanslut-
ning.
Kabelskarvsats, typ KM
Tvärsnittsarea Produktnummer
1,5 till 6,0 mm
2
96021473
Om plastslang monterats på pumpen, skall
vid beräkning av djupläget hänsyn tas till
slangens förlängning vid belastning.
TM01 0480 4397
3 m
Max.
150 m
1
2
