Suomi (FI)
115

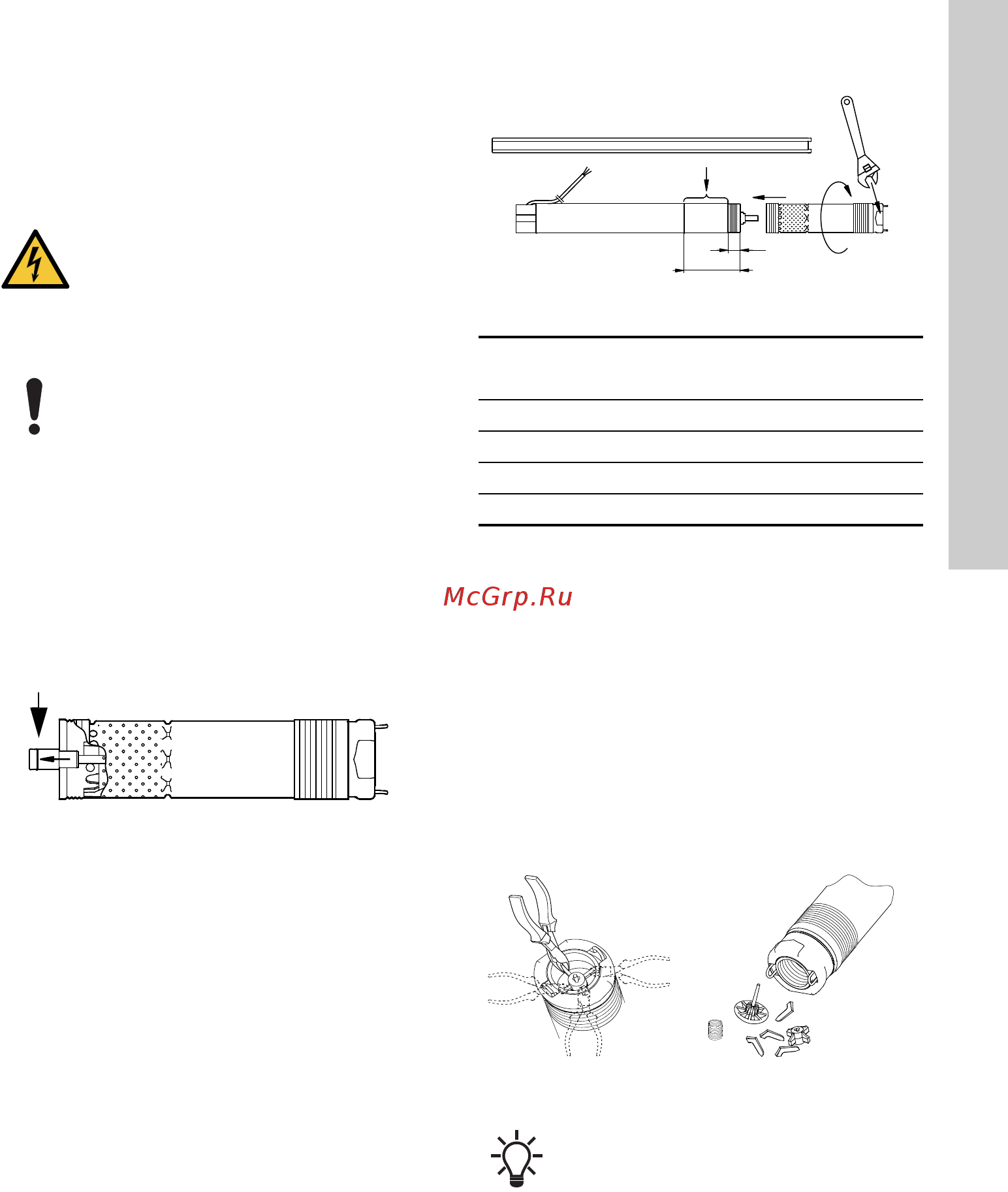

6. Asennus
6.1 Yleistä
Pumpun mukana toimitettu irrallinen tyyppikilpi tulee
sijoittaa pumpun läheisyyteen.
6.2 Pumpun yhdistäminen moottoriin
Yhdistä pumppuosa ja moottori seuraavalla tavalla:
1. Aseta moottori vaakasuoraan asentoon ruuvi-
penkkiin ja kiristä moottori kiinni, katso kuva 6.
2. Vedä pumpun akseli kuvan 5 osoittamaan asen-
toon.
Kuva 5
3. Rasvaa moottorin akselipää toimitukseen sisälty-
vällä rasvalla.
4. Kiinnitä pumppuosa kierteellä moottoriin
(55 Nm).
Huom. Pumpun akselin tulee kytkeytyä moottorin
akseliin.
Pumpussa on kiristyspinnat, joiden kohdalla voi-
daan käyttää jakoavainta avuksi, katso kuva 6.
Kuva 6
Kun pumppuosa ja moottori on oikein yhdistetty/
koottu, ei pumppuosan ja moottorin välillä saa olla
rakoa.
6.3 Takaiskuventtiilin poistaminen
Jos pumppu halutaan asentaa ilman takaiskuventtii-
liä, voidaan venttiili poistaa seuraavalla tavalla:
1. Katkaise venttiiliohjaimen neljä tukijalkaa sivu-
leikkureilla tai vastaavalla työkalulla,
katso kuva 7.
2. Käännä pumppua niin, että poistoyhde on alas-
päin.
3. Tarkista, että kaikki irtonaiset osat ovat pudon-
neet ulos pumpusta.
Kuva 7
Takaiskuventtiili voidaan asentaa uudelleen
Grundfos huoltokorjaamolla.
VAROITUS
Sähköisku
Kuolema tai vakava loukkaantuminen
- Ennenkuin mihinkään toimenpiteisiin
pumpussa/moottorissa ryhdytään, on
syöttöjännite katkaistava ja lisäksi
varmistettava, että sitä ei
epähuomiossa voida kytkeä.
Pumppua ei saa nostaa tai laskea mootto-
rikaapelista.
TM02 8425 5203
TM01 2854 3804
Moottori (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
SQE-NE pumput toimitetaan ilman takais-
kuventtiiliä.
L
156 mm
