Hrvatski (HR)
160

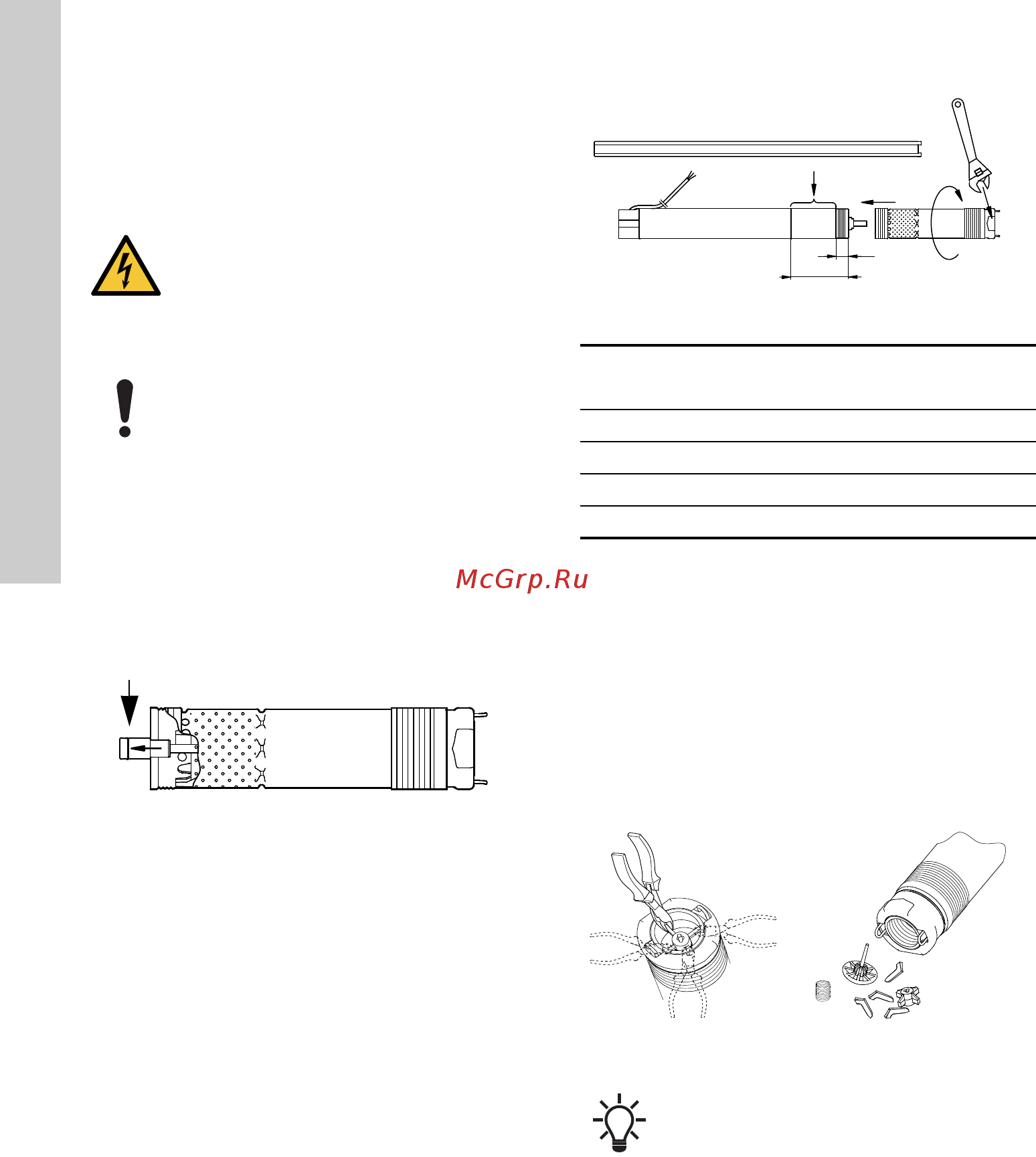

6. Montaža
6.1 Općenito
Sve se crpke isporučuju s dopunskom natpisnom
pločicom, koja se mora pričvrstiti na licu mjesta.
6.2 Spajanje motora i crpke
Motor i crpka spajaju se kako slijedi:
1. motor horizontalno ukliještiti u škripcu, vidi sl. 6.
2. Vratilo crpke postaviti u prikazani položaj,
vidi sl. 5.
Slika 5
3. Kraj vratila motora namazati isporučenom
mašću.
4. Navijčati na motor dio crpke (55 Nm).
Upozorenje: oba vratila moraju međusobno
zahvaćati.
Pritom se na priteznim površinama crpke smije
rabiti odvijač, vidi sl. 6.
Slika 6
Ukoliko su dio crpke i motor ispravno spojeni, ne
smije između njih postojati razmak.
6.3 Uklanjanje nepovratnog ventila
Ukoliko trebamo crpku bez nepovratnog ventila,
može se ventil ukloniti na sljedeći način:
1. nožice ventilske vodilice odrezati pomoću
kombiniranih kliješta ili sličnog alata, vidi sl. 7.
2. Crpku okrenuti tako, da glava gleda prema dolje.
3. Prekontrolirati, da su iz crpke izašli svi
nepričvršćeni dijelovi.
Slika 7
Nepovratni ventil se može dati montirati u
Grundfosovom servisu.
UPOZORENJE
Električni udar
Smrt ili teška ozljeda
- Prije početka bilo kakvih radova na crpki
ili na motoru treba bezuvjetno isključiti
opskrbni napon. Osigurati, da se
nepažnjom napon ne može ponovno
uključiti.
Crpka se ne smije spuštati ili dizati
pomoću kabela motora.
TM02 8425 5203
TM01 2854 2299
Motor (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
SQE-NE se isporučuje bez nepovratnog
ventila.
L
156 mm
