6.7 Spojenie kábla
Doporučuje sa spojit' ponorný prívodný kábel
s motorovým káblom spojkou Grundfos, typ KM.
V prípade že požadujete väčší prierez kábla obrát'te
sa láskavo na zastúpenie Grundfos.
6.8 Pripojenie stúpačky
Ak sa pri pripojení stúpačky k čerpadlu používa
nejaký nástroj, napr. ret'azový ut'ahovák, musí sa
s čerpadlom manipulovat' iba uchopením za jeho
výtlačné teleso.
Na pripojenie plastových trubiek je treba umiestnit'
medzi čerpadlo a prvú sekciu potrubia prítlačnú
spojku.
V prípadoch kde sa používa prírubové potrubie je
treba urobit' v prírubách drážky - vodítka ponorného
prívodného kábla.

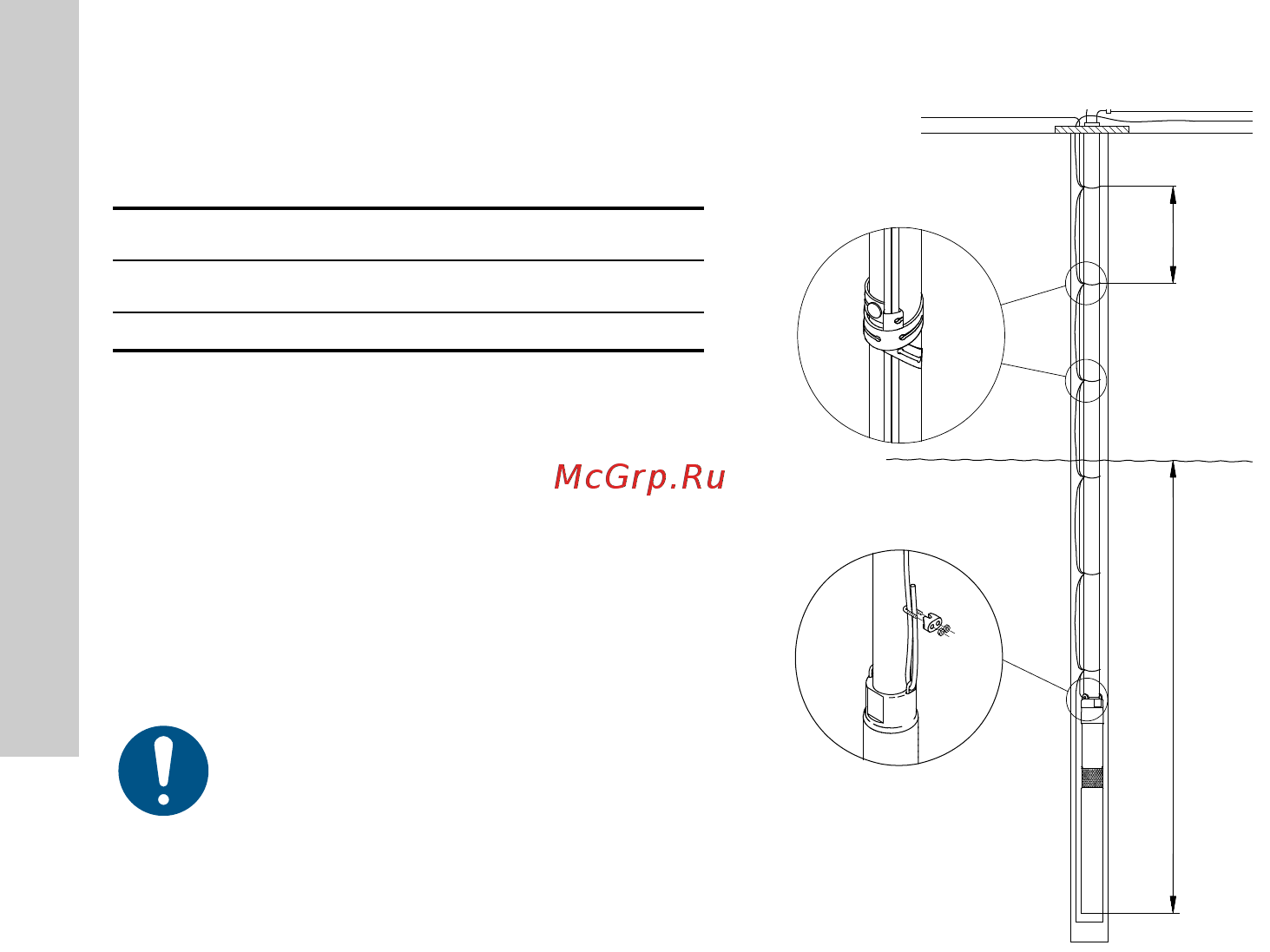

Na obr. 11 je znázornená inštalácia čerpadla
s nasledovnými údajmi:
• Použitie káblových úchytiek, pol. 1 s uvedením
vzdialenosti medzi jednotlivými úchytkami.
• Umiestnenie oceľového lana, pol. 2.
• Maximálna inštalačná hĺbka pod statickou
vodnou hladinou.
Obr. 11
6.8.1 Káblové úchytky
Káblové úchytky musia byt' nasadené vo
vzdialenostiach po troch metroch, pozri obr. 11.
V prípade použitia plastového potrubia musí byt'
medzi jednotlivými káblovými úchytkami ponechaná
určitá vôľa s ohľadom na predĺženie plastových
trubiek pri zat'ažení.
V prípade použitia prírubových spojení sa musia
káblové úchytky umiestnit' nad a pod každým
prírubovým spojom.
Sada káblovej koncovky typu KM
Prierez Číslo výrobku
1,5 až 6,0 mm
2
96021473
U čerpadiel napojených na plastové
potrubie, je potrebné v inštalačnej hĺbke
zohľadnit' aj rozpínavost' rúr.
TM01 0480 4397
3 m
Max.
150 m
1
2
