Magyar (HU)
176
6.4 A kábel dugó csatlakoztatása
a motorhoz
A következő leírás kizárólag szerviz szakemberek
számára készült. A motor kábel cseréjénél vegyük
figyelembe a 5.1 Általános rész leírtakat.
A motorral szállított kábel dugaszolót gyárilag
bezsírozták. Ellenőrizze, hogy a zsírzás megfelelő-e
benne.
Az összecsatlakoztatás lépései a következők:
1. Ellenőrizze, hogy a kábel keresztmetszete és
hossza megfelelő-e.
2. Ellenőrizze, hogy a helyi hálózat jól van-e
leföldelve.
3. Ellenőrizze, hogy a motor aljzata tiszta és
száraz-e. Győződjön meg róla, hogy a tömítés
a helyén van.
4. Nyomja be a csatlakozódugót a motoron lévő
aljzatba. A dugót nem lehet rosszul bekötni, lásd
a 8.ábrát.

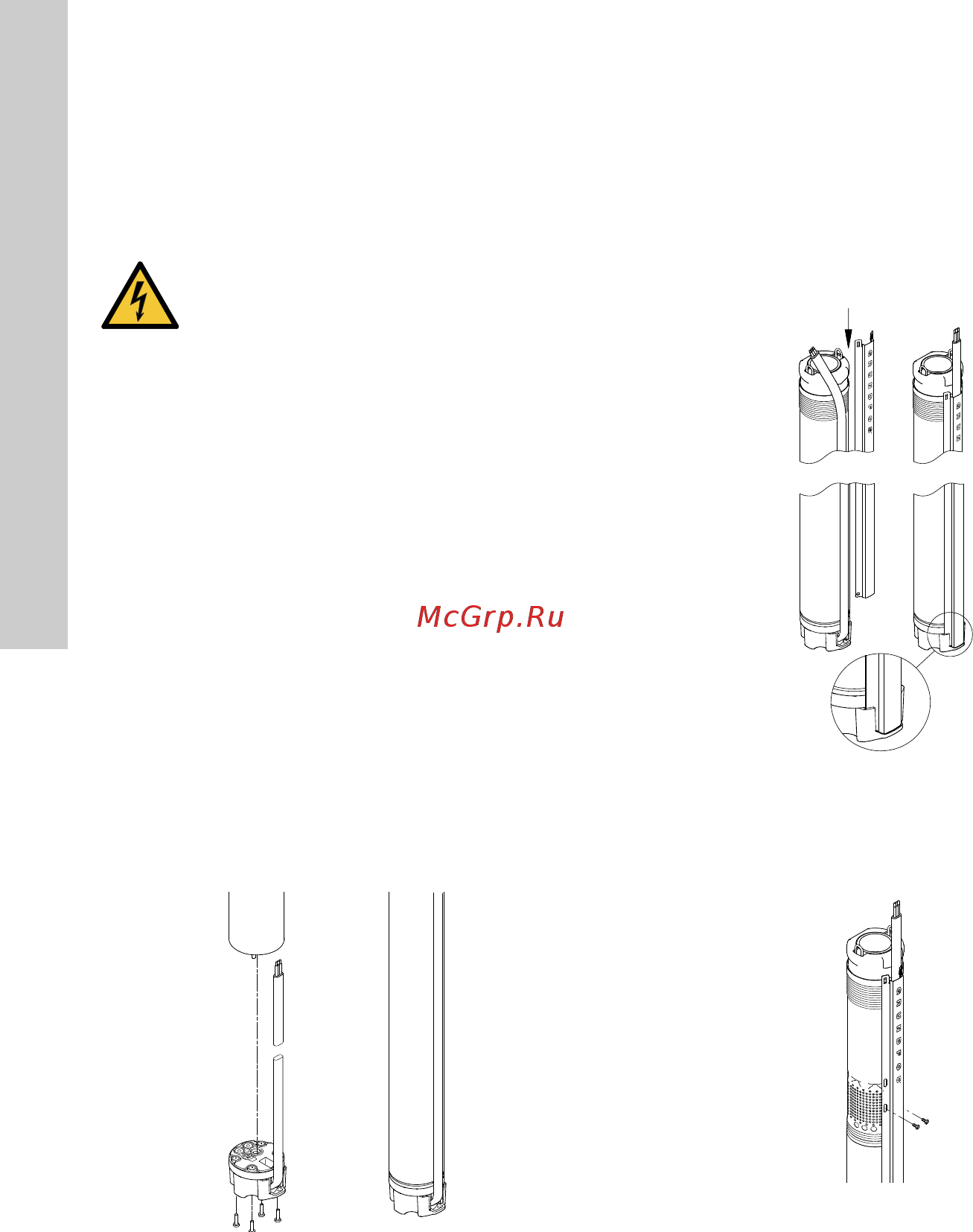

8. ábra
5. Helyezze be és rögzítse a négy csavart
(1 - 1,5 Nm), lásd a 8. ábrát.
Ha a dugaszolót jól helyezték be, nem lehet hézag
a motor és a kábel dugaszolója között.
6.5 A kábelvédő lemez feltétele
A kábelvédő lemez feltétele a következő lépésekből áll:
1. Győződjön meg arról, hogy a motor kábele
belefekszik-e laposan a védőlemezbe.
2. Csúsztassa be a kábelvédő lemezt
a kábelcsatlakozó kialakított vágatába.
A kábelvédő lemez két füle kerüljön egy vonalba
a szivattyú köpenyével a 9. ábra szerint.
9. ábra
3. A két tartozékként szállított önmetszőcsavarral
a kábelvédősínt a befolyószűrőre kell rögzíteni
a 10. ábra szerint.
10. ábra
FIGYELMEZTETÉS
Áramütés
Halálos vagy súlyos személyi sérülés
- A motor csatlakozóját a felhasználó
semmilyen körülmények között ne
távolítsa el.
- A kábelcsatlakozó beépítését vagy
eltávolítását csak a Grundfos szerviz
dolgozói, vagy hasonló képzettségű
személyek végezhetik.
TM02 9605 3504
TM02 9613 3504TM01 4427 0299
